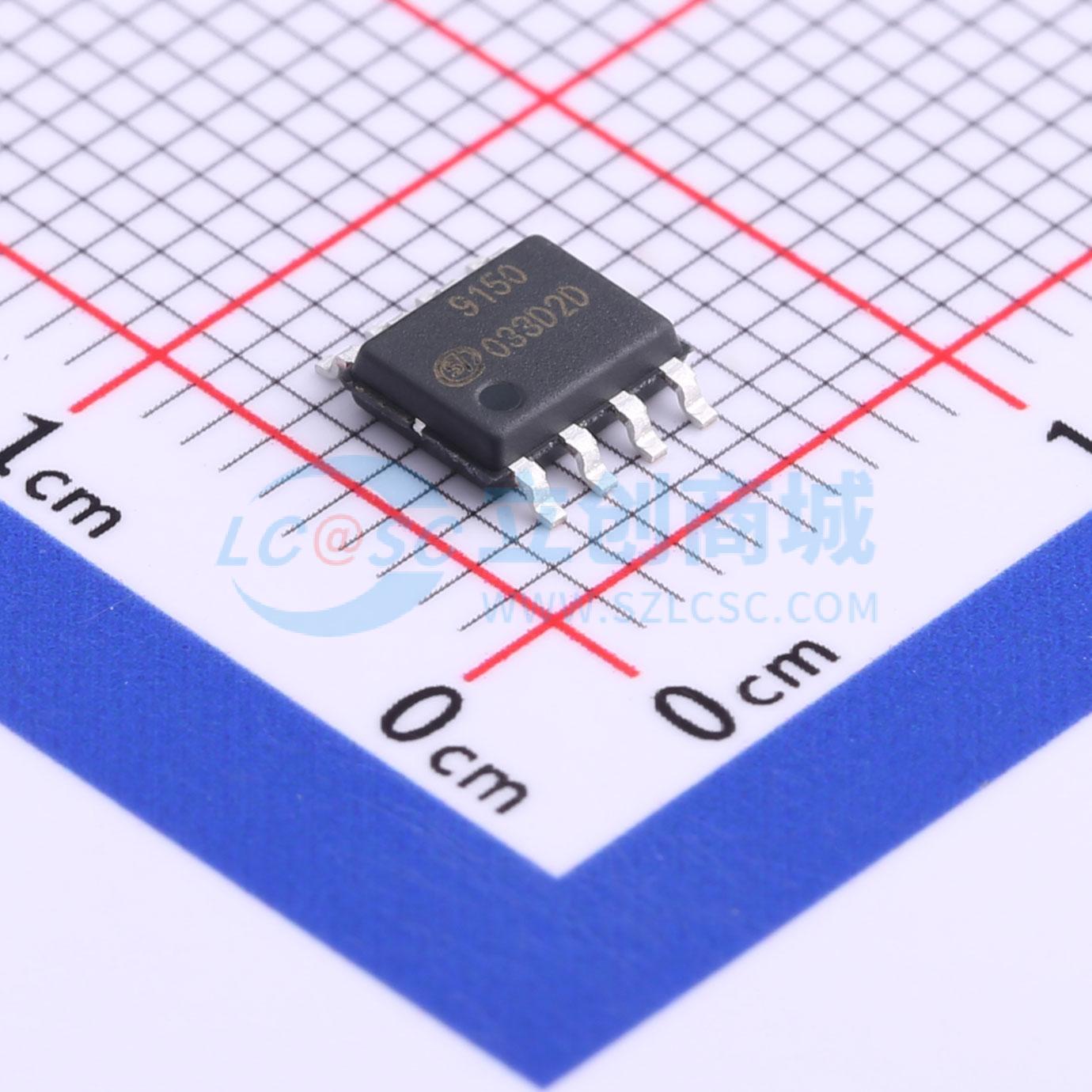

SDC9150SPTR-E1

全桥PWM电机驱动器

描述: SDC9150是设计用来控制直流电机的芯片，输出驱动器都具有低导通电阻的DMOS驱动器，同时具有同步整流功能来降低功耗。输出电流由具有固定关断时间的PWM来调控，IN1 and IN2输入允许两线控制输出端。保护电路包括内部过热关断，以及对负载短路，输出对地或电源短路保护。
品牌名称: 光大芯业
商品型号: SDC9150SPTR-E1
商品编号: C724257
商品封装: SOP-8-PP
包装方式: 编带
商品毛重: 0.183克(g)

商品参数

商品概述

SDC9150是设计用来控制直流电机的芯片，输出驱动器都具有低导通电阻的DMOS驱动器，同时具有同步整流功能来降低功耗。输出电流由具有固定关断时间的PWM来调控，IN1 and IN2输入允许两线控制输出端。保护电路包括内部过热关断，以及对负载短路，输出对地或电源短路保护。欠压关断会保持输出关闭，直到工作电压回复正常。

商品特性

具有脉冲宽度调制（PWM）功能，峰值输出电流为3.5A，工作电压上限为40V
通过外加PWM信号到相应输入脚，可控制直流电机的速度和方向，内部同步整流电路会降低芯片功耗
内部电路保护包括过电流保护，电机引线对地或电源短路保护，热关断保护，欠压监控和交越电流保护
SOP8 - PP封装，封装底部有裸露散热焊盘，无铅
低输出导通电阻
输出过流保护
电机短路保护
电机对地短路保护
电机对电源短路保护
低功耗待机模式
限制工作电流可调
同步整流功能
内部欠压锁定输出换相控制

应用领域

直流电机驱动器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	有刷直流电机驱动芯片
	集成FET	是
	H桥数量	1
	输出电流	-
	峰值电流	6A

	属性	参数值
	工作电压	-
	导通电阻	600mΩ
	静态电流(Iq)	5uA
	工作温度	-40℃~+85℃
