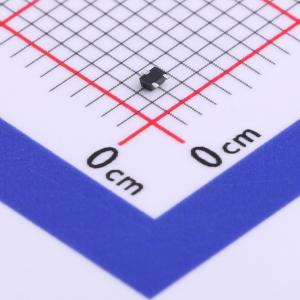

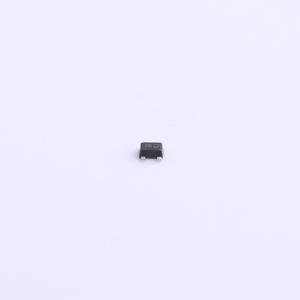

温馨提醒：图片仅供参考，商品以实物为准
LNTK3043PT5G
1个P沟道 耐压:20V 电流:285mA
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：支持高密度PCB制造。 比SC-89占用面积小44%，比SC-89薄38%。 低电压驱动，适用于便携式设备。 低阈值水平，VGS(TH) < 1.3V。 低轮廓（< 0.5mm），可轻松适配超薄环境，如便携式电子产品。 标准逻辑电平栅极驱动，便于未来使用相同基本拓扑迁移到更低电平。应用：接口。 开关
- 品牌名称
- LRC(乐山无线电)
- 商品型号
- LNTK3043PT5G
- 商品编号
- C723986
- 商品封装
- SOT-723
- 包装方式
- 编带
- 商品毛重
- 0.011克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个P沟道 | |
| 漏源电压(Vdss) | 20V | |
| 连续漏极电流(Id) | 285mA | |
| 导通电阻(RDS(on)) | 1.5Ω@4.5V,285mA | |
| 耗散功率(Pd) | 440mW |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 1.3V | |
| 栅极电荷量(Qg) | - | |
| 输入电容(Ciss) | 11pF@10V | |
| 反向传输电容(Crss) | 2.7pF@10V | |
| 工作温度 | -55℃~+150℃ |
商品特性
- 支持高密度PCB制造
- 与SC-89相比，占位面积减小44%，厚度降低38%
- 低电压驱动，使该器件非常适合便携式设备
- 低阈值电平，VGS(TH) < 1.3 V
- 薄型封装（< 0.5 mm），使其能够轻松适配如便携式电子产品等超薄环境
- 采用标准逻辑电平栅极驱动，便于使用相同基本拓扑结构向更低电平迁移
- 这些是无铅器件
- 汽车及其他需要独特产地和控制变更要求的应用采用S前缀；符合AEC-Q101标准且具备生产件批准程序（PPAP）能力
应用领域
- 接口、开关-高速开关-手机、个人数字助理(PDA)
