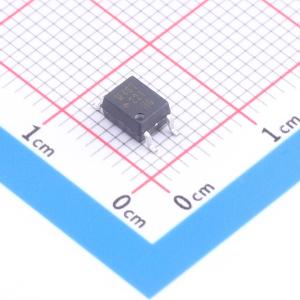

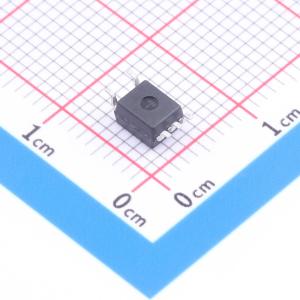

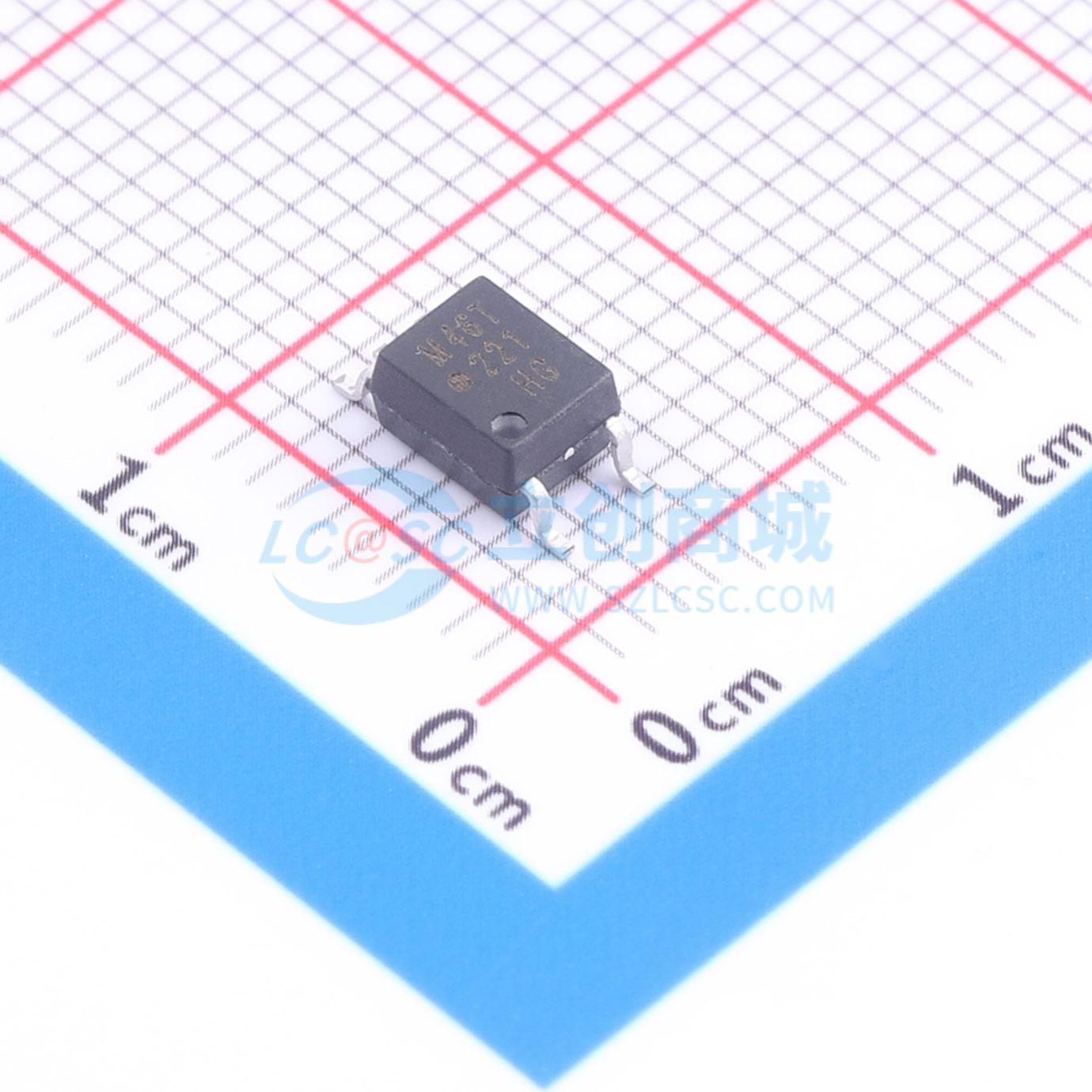

温馨提醒：图片仅供参考，商品以实物为准

ACPL-M46T-000E

汽车智能功率模块用带R2耦合器隔离和小外形5引脚封装的光耦合器

品牌名称: Broadcom(博通)
商品型号: ACPL-M46T-000E
商品编号: C6733635
商品封装: SOIC-5-175mil
包装方式: 管装
商品毛重: 0.77克(g)

商品参数

商品概述

ACPL - M46T由一个与集成高增益光电探测器光耦合的AlGaAs组成。器件之间最小化的传播延迟差异，使这些光耦合器成为通过减少开关死区时间来提高汽车逆变器效率的优秀解决方案。规格和性能图是针对典型的IPM应用给出的。安华高R²耦合器隔离产品为汽车和高温工业关键应用提供了所需的加强绝缘和可靠性。

商品特性

针对常见IPM应用，在汽车温度范围 -40℃至125℃内有指定性能
快速的最大传播延迟
tPHL和tPLH = 550 ns
最小化的脉冲宽度失真（PWD = 370 ns）
非常高的共模抑制比（CMR）：在VCM = 1500V时为15kV/μs
在IF = 10 mA时，CTR > 44%
符合AEC - Q100测试指南
安全认证
符合UL1577标准（文件编号E55361），4000 Vrms持续1分钟
获得IEC/EN/DIN EN 60747 - 5 - 2认证
获得CSA认证

应用领域

汽车IPM隔离，用于电池管理系统和电机控制
隔离式IGBT/MOSFET栅极驱动
交流和无刷直流电机驱动
用于电源和电机控制的工业逆变器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	逻辑输出光耦
	输入类型	DC
	工作电压	4.5V~30V
	隔离电压(Vrms)	4kV
	CMTI(kV/us)	30kV/us
	CTR-电流传输比	44%
	通道数	1
	工作温度	-40℃~+125℃
	传播延迟 tpLH	550ns

	属性	参数值
	传播延迟 tpHL	550ns
	输入阈值电流(FH)	5mA
	输出电流	15mA
	耗散功率(Pd)	130mW
	输出电压	30V
	正向压降(Vf)	1.5V
	直流反向耐压(Vr)	5V
	正向电流(If)	20mA
	功能特性	-
