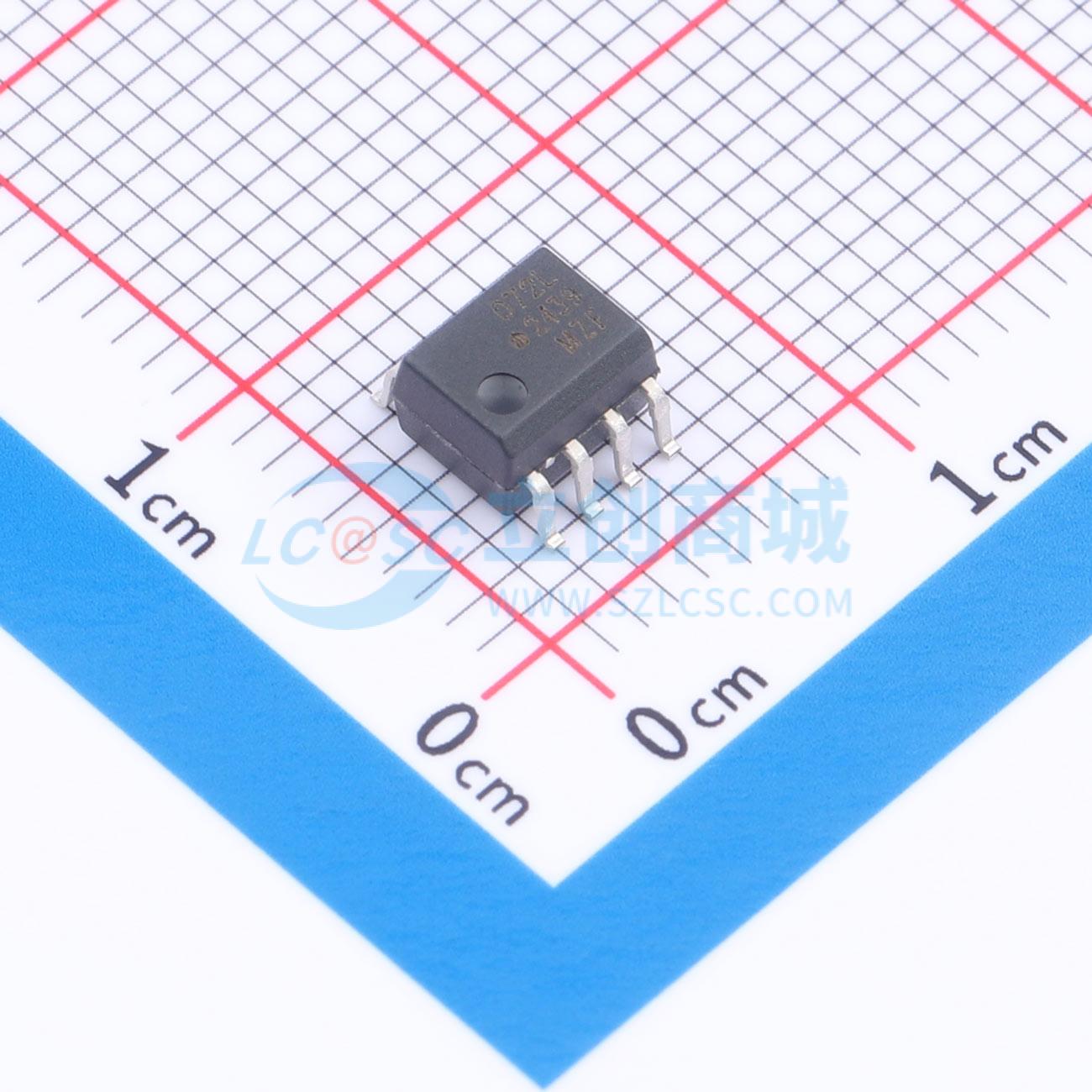

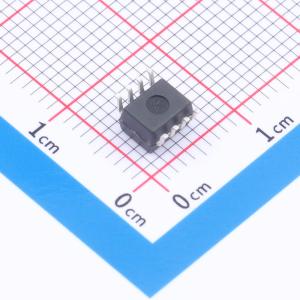

ACPL-072L-500E

3.3V/5V高速CMOS光耦合器

描述: 采用8引脚DIP或SO-8封装，利用最新CMOS IC技术，实现最低25MBd数据速率的出色速度性能和最大6ns的脉冲宽度失真。产品的基本组成部分包括CMOS LED驱动IC、高速LED和CMOS探测器IC。CMOS逻辑输入信号控制LED驱动IC，为LED提供电流。探测器IC集成了光电二极管、高速跨阻放大器和带输出驱动器的电压比较器。
品牌名称: Broadcom(博通)
商品型号: ACPL-072L-500E
商品编号: C6733624
商品封装: SOT-ALL-8
包装方式: 编带
商品毛重: 1克(g)

商品参数

商品概述

ACPL - 772L或ACPL - 072L光耦合器分别有8引脚DIP或SO - 8封装样式。它们采用最新的CMOS IC技术，实现了出色的速度性能，最小数据速率为25MBd，最大脉冲宽度失真为6ns。该系列产品的基本组成部分包括CMOS LED驱动IC、高速LED和CMOS探测器IC。CMOS逻辑输入信号控制LED驱动IC，为LED提供电流。探测器IC集成了光电二极管、高速跨阻放大器和带输出驱动器的电压比较器。

商品特性

双电压工作（3.3V和5V）
允许电平转换功能
支持25MBd的高速数据速率
宽温度范围工作
CMOS输出和缓冲输入
与CMOS和TTL逻辑电平兼容
3.3V供电时功耗更低
交流性能好，脉冲宽度失真小
有无铅选项

应用领域

数字现场总线隔离
多路复用数据传输
通用仪器和数据采集
计算机外设接口
微处理器系统接口

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	逻辑输出光耦
	输入类型	DC
	工作电压	3V~3.6V；4.5V~5.5V
	隔离电压(Vrms)	3.75kV
	CMTI(kV/us)	20kV/us
	传输速率	25Mbps
	通道数	1

	属性	参数值
	工作温度	-40℃~+105℃
	传播延迟 tpLH	40ns
	传播延迟 tpHL	40ns
	输出电流	10mA
	耗散功率(Pd)	150mW
	功能特性	-
