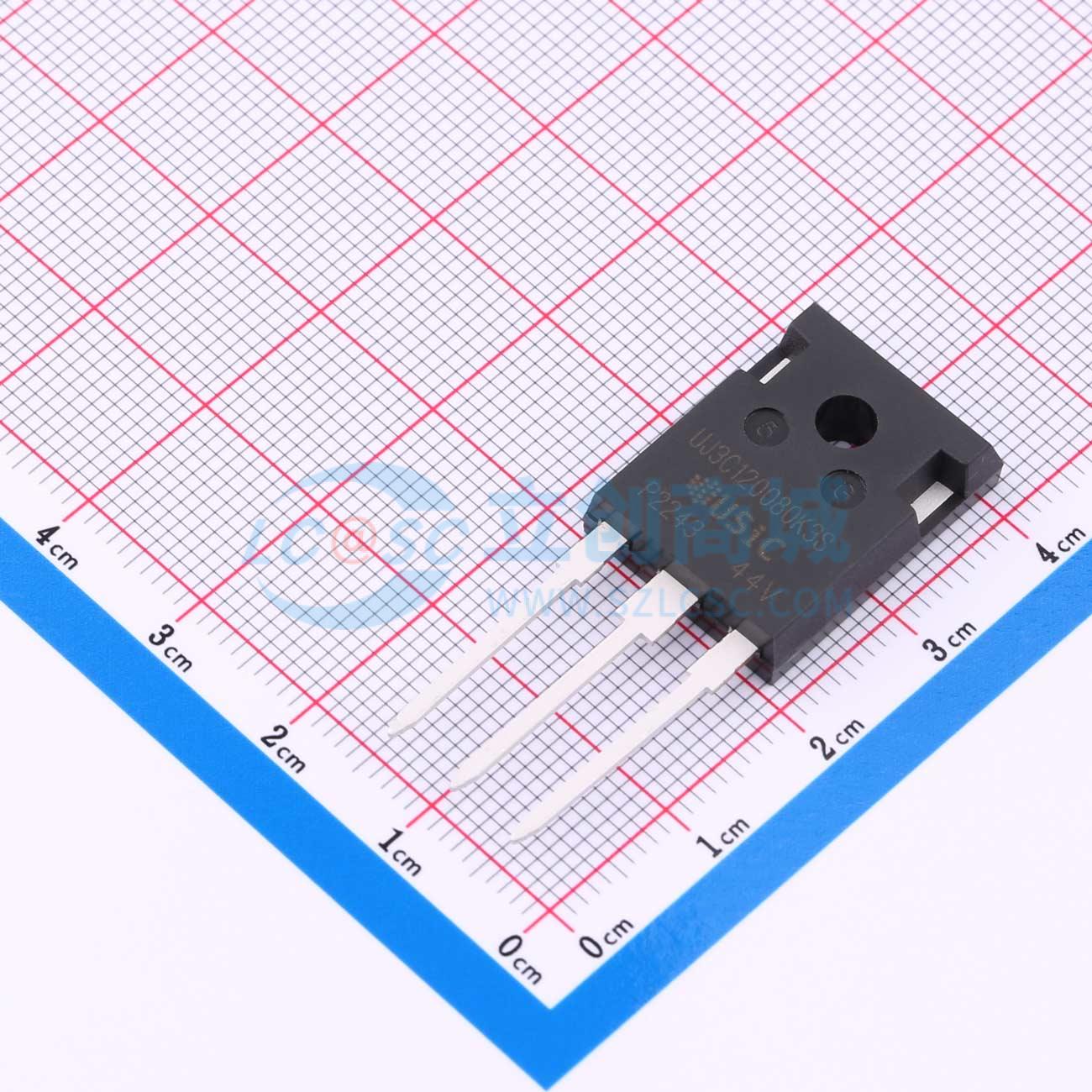

温馨提醒：图片仅供参考，商品以实物为准

UJ3C120080K3S

碳化硅场效应晶体管，采用共源共栅电路配置，标准栅极驱动，超低栅极电荷和出色反向恢复特性

品牌名称: Qorvo
商品型号: UJ3C120080K3S
商品编号: C6731596
商品封装: TO-247-3
包装方式: 管装
商品毛重: 6.1克(g)

商品参数

商品概述

这款碳化硅场效应晶体管（SiC FET）基于独特的“共源共栅”电路配置，其中常开型碳化硅结型场效应晶体管（SiC JFET）与硅金属氧化物半导体场效应晶体管（Si MOSFET）共同封装，形成常闭型碳化硅场效应晶体管。该器件的标准栅极驱动特性使其能够真正“直接替代”硅绝缘栅双极型晶体管（Si IGBT）、硅场效应晶体管（Si FET）、碳化硅金属氧化物半导体场效应晶体管（SiC MOSFET）或硅超结器件。该器件采用TO - 247 - 3L封装，具有超低栅极电荷和出色的反向恢复特性，非常适合开关感性负载以及任何需要标准栅极驱动的应用。

商品特性

典型导通电阻RDS(on),typ为80mΩ
最高工作温度为175°C
出色的反向恢复性能
低栅极电荷
低固有电容
静电放电（ESD）保护：人体模型（HBM）2级和带电器件模型（CDM）C3级

应用领域

电动汽车充电
光伏逆变器
开关模式电源
功率因数校正模块
电机驱动
感应加热

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	碳化硅场效应管(MOSFET)
	数量	1个N沟道
	类型	N沟道
	漏源电压(Vdss)	1.2kV
	连续漏极电流(Id)	33A
	耗散功率(Pd)	254.2W
	阈值电压(Vgs(th))	6V

	属性	参数值
	栅极电荷量(Qg)	51nC
	输入电容(Ciss)	1.5nF
	反向传输电容(Crss)	2.1pF
	工作温度	-55℃~+175℃
	输出电容(Coss)	100pF
	导通电阻(RDS(on))	100mΩ
