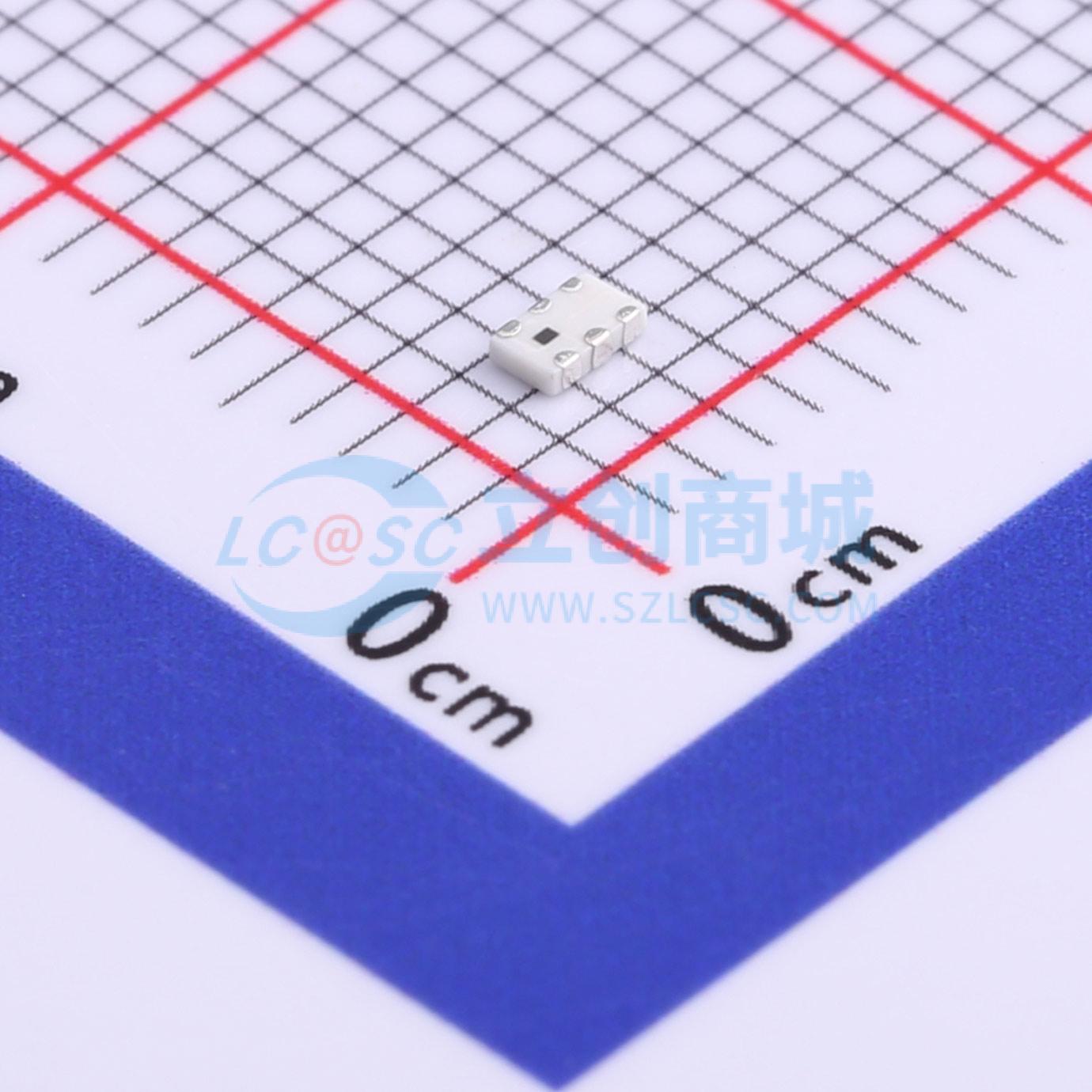

温馨提醒：图片仅供参考，商品以实物为准
DPX2012LL76R2455A
DPX2012LL76R2455A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：紧凑尺寸设计。 RoHS合规。应用：WLAN。 802.11a/b/g/n ISM频段
- 品牌名称
- YAGEO(国巨)
- 商品型号
- DPX2012LL76R2455A
- 商品编号
- C723506
- 商品封装
- SMD-6P,2x1.2mm
- 包装方式
- 编带
- 商品毛重
- 0.03克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 双工器 | |
| 工作温度 | -40℃~+85℃ | |
| 低频带范围 | 2.4GHz~2.5GHz | |
| 高频带范围 | 4.9GHz~5.95GHz |
| 属性 | 参数值 | |
|---|---|---|
| 低频带回波损耗(Min) | 10dB | |
| 高频带回波损耗(Min) | 10dB | |
| 低频带插入损耗(Max) | 0.65dB | |
| 高频带插入损耗(Max) | 0.65dB |
商品概述
双工器 DPX2012LL76R2455A 2.4 和 5 GHz 2012 系列
- 紧凑型设计
- 符合 RoHS 标准
应用
- WLAN, 802.11a/b/g/n
- ISM 频段
规格
- 通带:
- 低频段: 2400~2500MHz
- 高频段: 4900~5950MHz
- 插入损耗: 0.65dB (最大)
- 电压驻波比/回波损耗: 2.0(最大) /10.0dB(最小)
- 衰减:
- 4800~5000MHz: 20dB(最小)
- 7200~7500MHz: 20dB(最小)
- 824~915 MHz: 20dB(最小)
- 1800~2500 MHz: 20dB(最小)
- 9800~11900 MHz: 15dB(最小)
- 工作温度: -40～85℃
尺寸
- L (mm): 2.00±0.15
- W (mm): 1.25±0.15
- T (mm): 0.50±0.15
- PI (mm): 0.40±0.15
- P2 (mm): 0.40±0.15
- P3 (mm): 0.40±0.15
- P4 (mm): 0.40±0.15
- P5 (mm): 0.40±0.15
- P6 (mm): 0.40±0.15
- DI (mm): 0.20±0.15
- D2 (mm): 0.20±0.15
- D3 (mm): 0.25±0.15
端子配置
- PI: GND
- P2: 公共
- P3: GND
- P4: 高频段
- P5: GND
- P6: 低频段
应用领域
- 无线局域网
- 802.11a/b/g/n
- ISM频段
