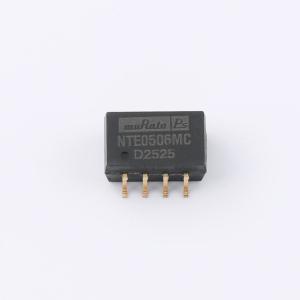

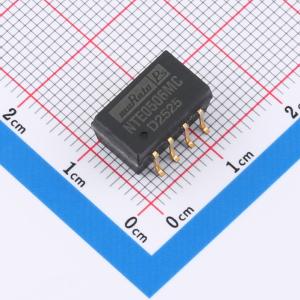

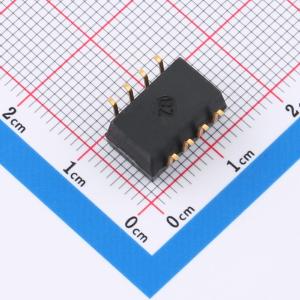

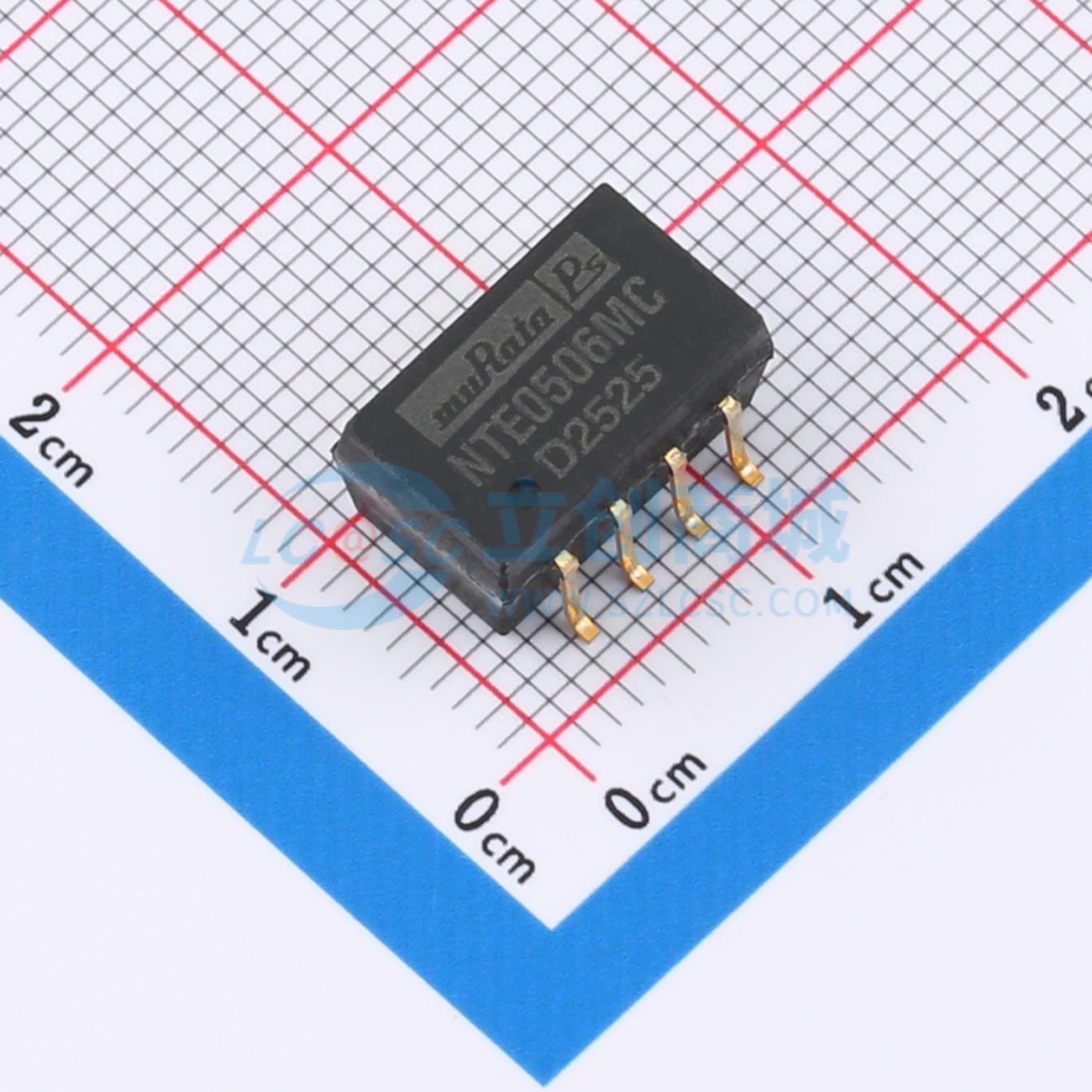

NTE0506MC
隔离式1W单输出表面贴装DC-DC转换器
- 描述
- 采用引脚框架技术和传递模塑技术，将IC风格封装的所有优点应用于混合电路。引脚位置的共面性基于IEC 191-6:1990。适用于所有预计大批量生产的应用。
- 品牌名称
- muRata(村田)
- 商品型号
- NTE0506MC
- 商品编号
- C6721590
- 商品封装
- SMD,P=2.54mm
- 包装方式
- 管装
- 商品毛重
- 2.37克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 隔离电源模块 | |
| 类型 | 塑封型 | |
| 输出通道数 | 1 | |
| 输出功率 | 1W | |
| 工作电压(Vin) | 5.5V | |
| 转换效率 | 72% | |
| 输出电压(Vout) | 6V | |
| 输出电流(最大值) | 167mA | |
| 最大容性负载 | 10uF |
| 属性 | 参数值 | |
|---|---|---|
| 隔离电压(Vrms) | 1kV | |
| 功能特性 | - | |
| 工作温度 | -40℃~+85℃ | |
| 开关频率 | 110kHz | |
| 纹波噪声 | 103mVp-p | |
| 长度 | 12.7mm | |
| 宽度 | 7.6mm | |
| 高度 | 6.6mm |
商品概述
NTE系列微型表面贴装DC-DC转换器采用引线框架技术和传递模塑工艺，将IC封装的优势引入混合电路。引脚位置的共面性基于IEC 191 - 6:1990标准。这些器件适用于所有预期进行大批量生产的应用场景。
