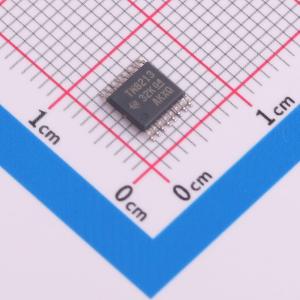

温馨提醒：图片仅供参考，商品以实物为准

TMUX8213PWR

TMUX821x 100-V, 平坦导通电阻, 1:1 (SPST), 4通道开关，具有闩锁免疫和1.8-V逻辑

SMT扩展库PCB免费打样

描述: 高电压、4通道、1:1 (SPST) 开关，(逻辑低 + 逻辑高)
品牌名称: TI(德州仪器)
商品型号: TMUX8213PWR
商品编号: C6718877
商品封装: TSSOP-16
包装方式: 编带
商品毛重: 0.183克(g)

商品参数

商品概述

TMUX8211、TMUX8212和TMUX8213是具备抗闩锁能力的现代高压模拟开关。每个器件都有四个可独立控制的1:1单刀单掷（SPST）开关通道。这些器件在双电源、单电源或非对称电源下均可良好工作，最高电源电压可达100 V。TMUX821x系列器件在整个电源电压范围内提供一致的模拟参数性能。TMUX821x系列支持源极（Sx）和漏极（Dx）引脚上的双向模拟和数字信号。所有逻辑输入支持1.8 V、3.3 V和5 V的逻辑电平，并且可连接高达48 V的电压，使控制信号电压具有系统灵活性。故障安全逻辑电路允许在电源引脚之前对逻辑引脚施加电压，保护器件免受潜在损坏。该系列器件具备抗闩锁能力，可防止器件内部寄生结构之间出现不良的大电流事件。闩锁状态通常会持续到电源轨关闭，并可能导致器件故障。抗闩锁特性使该系列多路复用器可在恶劣环境中使用。

商品特性

支持高电源电压：双电源：±10 V至±50 V；单电源：10 V至100 V
支持非对称双电源工作
电源电压变化时参数一致
抗闩锁
高连续电流：200 mA
低串扰：–110 dB
低输入泄漏电流：10 pA
低导通电阻平坦度：0.05 Ω
低导通电阻：5 Ω
低电容：12 pF
无需额外的逻辑电源轨（VL）
支持1.8 V逻辑
故障安全逻辑：最高48 V，与电源无关
逻辑引脚集成下拉电阻
双向信号路径
宽工作温度TA：–40℃至125℃
采用行业标准TSSOP封装和更小的WQFN封装

应用领域

高压双向开关
模拟和数字信号切换
半导体测试设备
LCD测试设备
电池测试设备
数据采集系统（DAQ）
数字万用表（DMM）
工厂自动化与控制
可编程逻辑控制器（PLC）
模拟输入模块

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交5单

	属性	参数值
	商品目录	模拟开关/多路复用器
	开关电路	1:1
	通道数	4
	工作电压	10V~50V；-50V~-10V；10V~100V
	导通时间(ton)	4us

	属性	参数值
	导通电阻(Ron)	5Ω
	工作温度	-40℃~+125℃
	导通电容(Con)	12pF
	带宽	420MHz
	传播延迟(tpd)	190ps
