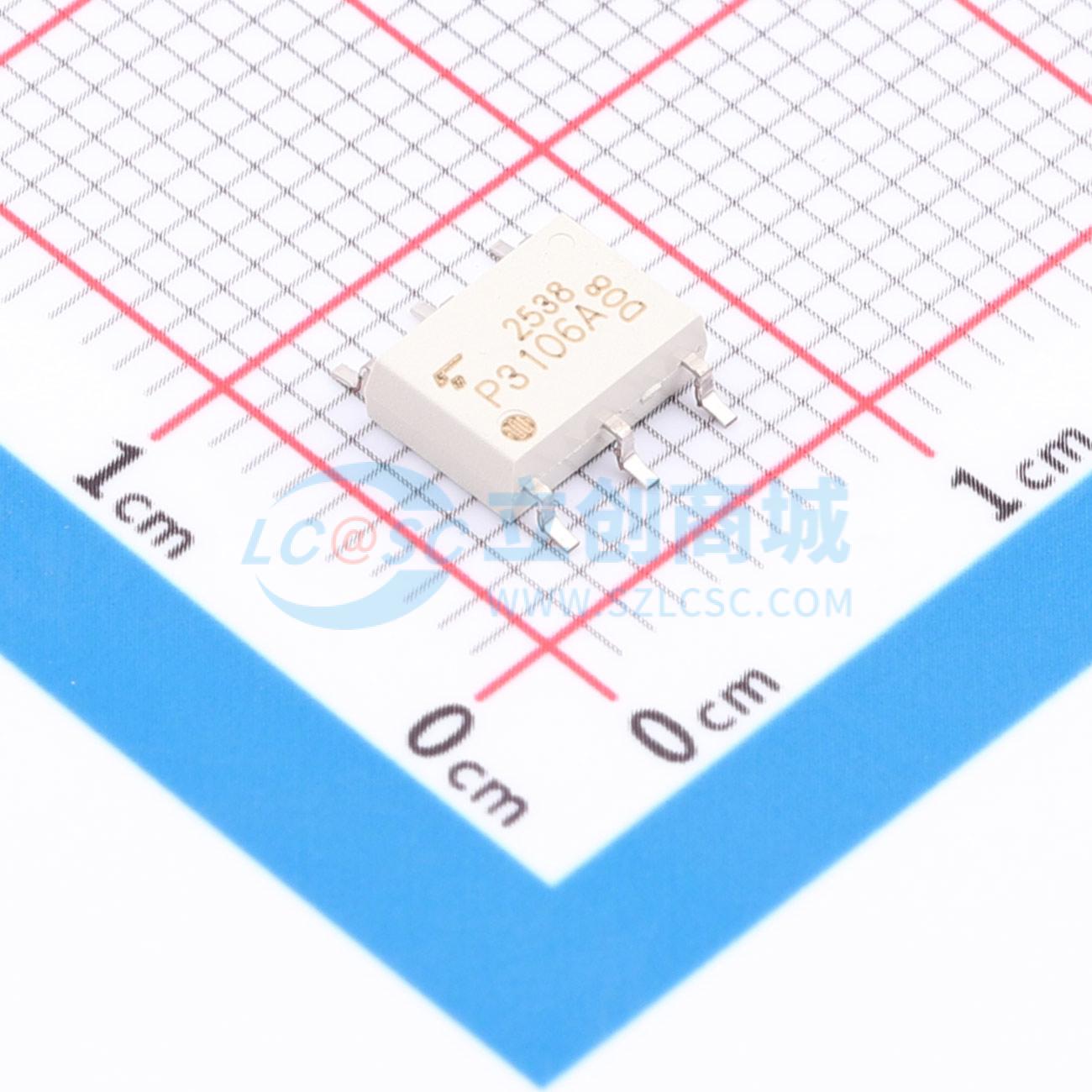

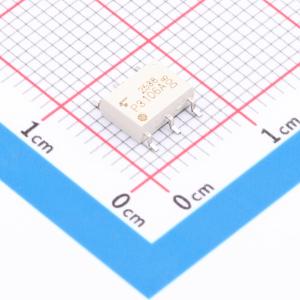

温馨提醒：图片仅供参考，商品以实物为准
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 固态继电器(MOS输出) | |
| 触点形式 | 一组常开:1A(单刀单掷-常开) | |
| 连续负载电流 | 4.5A | |
| 负载电压 | - | |
| 正向压降(Vf) | 1.65V | |
| 正向电流(If) | 10mA | |
| 导通电阻 | 22mΩ | |
| 隔离电压(Vrms) | 1.5kV |
| 属性 | 参数值 | |
|---|---|---|
| 导通时间(Ton) | 600us | |
| 截止时间(Toff) | 150us | |
| 输入类型 | - | |
| 工作温度 | -20℃~+85℃ | |
| 总功耗(Pd) | - | |
| 绝缘电阻 | - | |
| 功能特性 | - |
商品概述
东芝TLP3106A光电继电器由与红外LED光耦合的光电MOSFET组成。它采用2.54SOP6封装。TLP3106A的低导通电阻和高允许导通电流使其适用于电力线控制应用。
商品特性
- 常开（1-Form-A）
- 关态输出端电压：30V（最小值）
- 触发LED电流：3mA（最大值）
- 导通电流：4.5A（最大值）（A连接）
- 导通电阻：30mΩ（最大值）（A连接）
- 隔离电压：1500Vrms（最小值）
- 安全标准UL认证：UL 1577，文件编号E67349
应用领域
- 机械继电器替换
- 工厂自动化（FA）
- 测量仪器
- 安全系统
- I/O接口板
