产品特点 FEATURES

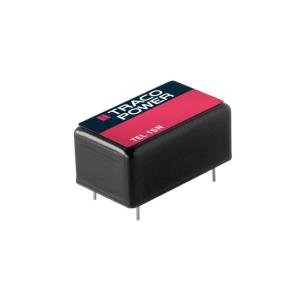

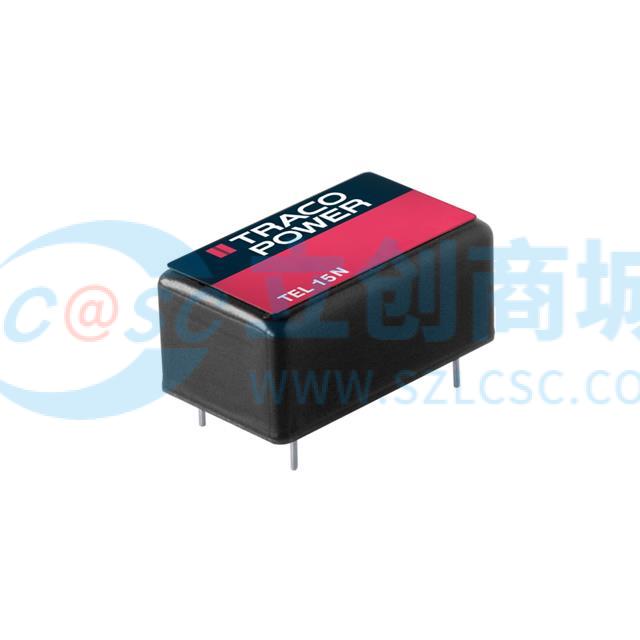

1TEL 15-4813N 是一款由 TRACO POWER 提供的隔离模块，具有以下特点：
2- 超紧凑设计：采用 DIP-16 金属封装，尺寸仅为 24.4mm x 14.3mm x 24.4mm，适用于空间受限的应用。
3- 高功率密度：功率密度高达 4.51 W/cm³，相比传统 DIP-24 封装的 15W 转换器，体积减小了一半。
4- 宽输入电压范围：支持 36V 至 75V 的宽输入电压范围，适应多种电源环境。
5- 高效率：最高效率可达 87%，有效减少热损耗，提升系统性能。
6- 高隔离电压：提供 1.8 kV 的隔离电压，确保电气安全。
7- 内置滤波器：集成 EN 55032 Class A 标准的内置滤波器，降低电磁干扰。
8- 短路保护：具备自动恢复的短路保护功能，增强设备的可靠性和安全性。
9- 广泛的工作温度范围：可在 -40°C 至 +70°C 的温度范围内稳定工作，适应各种严苛环境。
10- 高可靠性：计算 MTBF 达到 2,150,000 小时，确保长期稳定运行。
使用场景 APPLICATIONS
1TEL 15-4813N 隔离模块广泛应用于多种工业和电子系统中，具体使用场景包括：
2- 工业自动化：在 PLC、传感器和执行器等设备中提供稳定的电源转换，确保控制系统正常运行。
3- 通信设备：为路由器、交换机等网络设备的内部电路提供高效、可靠的电源支持。
4- 医疗设备：在监护仪、影像设备等医疗仪器中，提供符合安全标准的电源解决方案。
5- 仪器仪表：在测试测量设备中，为精密仪器提供低噪声、高精度的电源。
6- IT 设备：在服务器、工作站等 IT 设备中，作为辅助电源模块，提升整体系统的能效。
7该模块能够在不同工作条件下表现出色，特别是在需要高效率和高可靠性的应用场景中，能够有效解决电源转换问题，提升系统性能。
注意事项 PRECAUTIONS
1在使用 TEL 15-4813N 隔离模块时，需要注意以下事项：
2- 输入电压切换：如果输入电压通过电磁机械方式切换，建议使用外部 27 μF / 200 V / KXY 电容器来减少电压瞬变。
3- 输入保险丝：推荐使用慢熔断型保险丝（12V 模型：3000mA，24V 模型：1500mA，48V 模型：1000mA），但最终是否需要外部保险丝需根据具体应用评估。
4- 环境条件：确保模块在规定的温度范围内工作（-40°C 至 +70°C），高温环境下需进行功率降额。
5- 电磁兼容性：虽然模块内置 EN 55032 Class A 滤波器，但在某些情况下仍需外部滤波器以满足更严格的 EMC 标准。
6- 安装与焊接：遵循无铅波峰焊工艺（260°C / 10s 最大），确保可靠连接。
7- 维护与检查：定期检查模块的安装状态和工作环境，避免灰尘和湿气影响其性能。
8正确遵循以上注意事项，可以确保模块的安全、稳定运行，延长其使用寿命。
