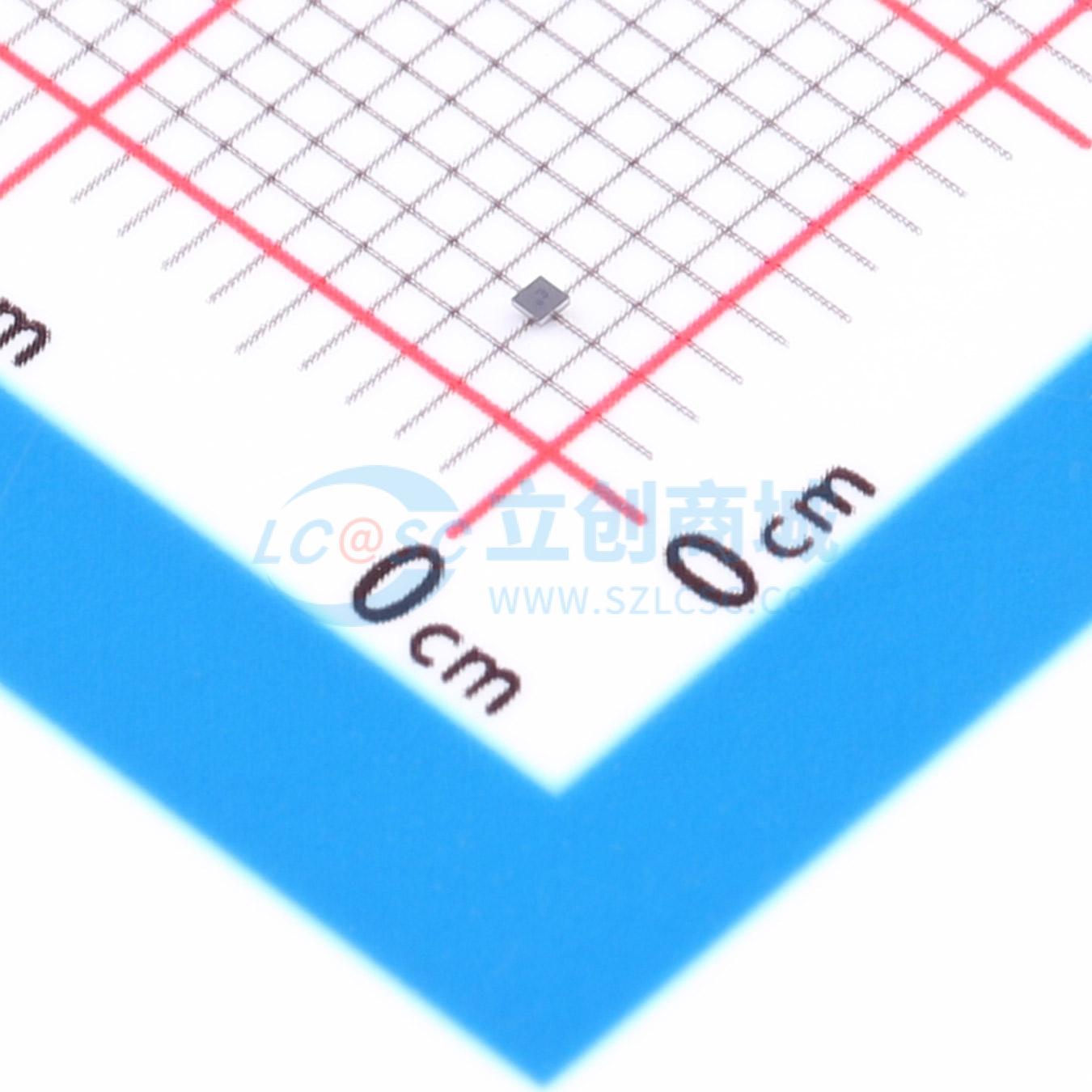

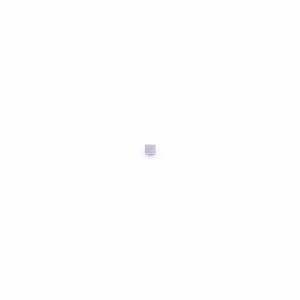

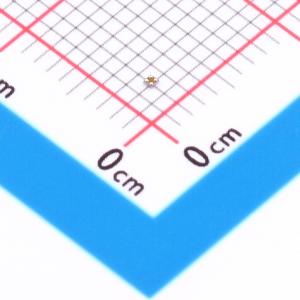

温馨提醒：图片仅供参考，商品以实物为准
TCR3UG33A,LF
超小封装，超低静态电流、快速负载瞬态响应的300 mA CMOS低压差稳压器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TCR3UG系列是带有开/关控制输入的CMOS通用单输出电压调节器，具有超低静态偏置电流和低压差电压的特点。 这些电压调节器提供0.8 V至5.0 V之间的固定输出电压，能够驱动高达300 mA的电流。它们具备过流保护、热关断功能和自动放电选项。 TCR3UG系列采用超小型塑料模塑封装WCSP4F（0.645 mm×0.645 mm（典型值）；厚度0.33 mm（最大值）），压差电压低至155 mV（3.3 V输出，输出电流 = 300 mA）。由于TCR3UG系列可以使用1 μF的小型陶瓷输入和输出电容器，因此这些器件非常适合需要高密度电路板组装的便携式应用，如手机、物联网设备和可穿戴设备。 重量：0.26 mg（典型值）
- 品牌名称
- TOSHIBA(东芝)
- 商品型号
- TCR3UG33A,LF
- 商品编号
- C6716974
- 商品封装
- WCSP4F(0.645x0.645)
- 包装方式
- 编带
- 商品毛重
- 0.044克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 固定 | |
| 工作电压 | 5.5V | |
| 输出电压 | 3.3V | |
| 输出电流 | 300mA | |
| 电源纹波抑制比(PSRR) | - | |
| 压差 | 140mV@(300mA) |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 380nA | |
| 噪声 | 50uVrms | |
| 特性 | 过流保护 | |
| 工作温度 | -40℃~+85℃ | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
TCR3UG系列是带有开/关控制输入的CMOS通用单输出电压调节器，具有超低静态偏置电流和低压差电压的特点。 这些电压调节器提供0.8 V至5.0 V之间的固定输出电压，能够驱动高达300 mA的电流。它们具备过流保护、热关断功能和自动放电选项。 TCR3UG系列采用超小型塑料模塑封装WCSP4F（0.645 mm×0.645 mm（典型值）；厚度0.33 mm（最大值）），压差电压低至155 mV（3.3 V输出，输出电流 = 300 mA）。由于TCR3UG系列可以使用1 μF的小型陶瓷输入和输出电容器，因此这些器件非常适合需要高密度电路板组装的便携式应用，如手机、物联网设备和可穿戴设备。 重量：0.26 mg（典型值）
商品特性
- 超小型封装WCSP4F（0.645 mm×0.645 mm（典型值）；厚度0.33 mm（最大值））。
- 低静态偏置电流（输出电流 = 0 mA，输出电压高达1.5 V时，IB(ON)=0.34 μA（典型值））
- 0.8 V输出时，纹波抑制比高达70 dB
- 0.8 V输出，输出电流 = 1 mA⇔50 mA时，负载瞬态响应快速，为±60 mV
- 3.3 V输出，输出电流 = 300 mA时，低压差电压VDO=VIN - VOUT = 140 mV（典型值）
- 宽范围输出电压排列（VOUT = 0.8至5.0 V）
- 高VOUT精度±1.0 %（1.8 V ≤ Vout）
- 自动放电（TCR3UGxxA系列）/ 无放电（TCR3UGxxB系列）排列
- 过流保护
- 热关断功能
- 浪涌电流保护电路
- 控制端与地之间下拉连接
- 可使用陶瓷电容器（CIN = 1 μF，COUT = 1 μF）
应用领域
- 便携式应用
- 物联网设备
- 可穿戴设备
