产品特点 FEATURES

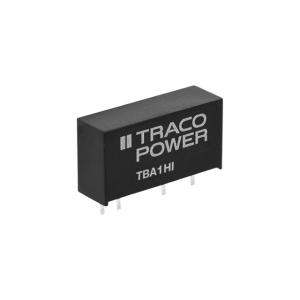

1TBA 1-2422HI 是 TRACO POWER 推出的一款高性能隔离模块，具有以下特点：
2- **高效率**：最高可达82%，有效减少能量损耗，提升系统能效。
3- **宽输入电压范围**：支持21.6V至26.4V的输入电压，适应多种电源环境。
4- **双输出设计**：提供+12V和-12V双输出，满足不同电路需求。
5- **高隔离电压**：3kV的隔离电压确保了输入与输出之间的安全隔离。
6- **短路保护**：集成连续短路保护功能，自动恢复，提高系统可靠性。
7- **宽工作温度范围**：可在-40°C至95°C（有降额）的环境下稳定工作，适应极端温度条件。
8- **紧凑封装**：采用7-SIP模块封装，尺寸仅为19.5mm x 6.0mm x 10.0mm，节省空间。
9- **高可靠性**：计算MTBF高达2,000,000小时，确保长期稳定运行。
10- **环保合规**：符合REACH和RoHS标准，环保安全。
使用场景 APPLICATIONS
1TBA 1-2422HI 隔离模块广泛应用于各种商业和工业领域，具体使用场景包括：
2- **通信设备**：为通信基站、网络交换机等提供稳定的电源转换。
3- **医疗设备**：适用于监护仪、超声波设备等，确保医疗电子的安全性和可靠性。
4- **工业自动化**：在PLC、传感器接口等场景中，提供可靠电源支持。
5- **消费电子**：用于高端音响、视频设备等，保证高质量的电源供应。
6- **汽车电子**：在车载导航、娱乐系统中，适应复杂的工作环境。
7该模块能够在各种严苛条件下保持稳定性能，解决电源转换中的关键问题，提升整体系统的稳定性和安全性。
注意事项 PRECAUTIONS
1在使用 TBA 1-2422HI 隔离模块时，需注意以下事项：
2- **安装要求**：采用通孔安装方式，确保焊接质量，避免虚焊或短路。
3- **工作环境**：虽然工作温度范围广，但在高于85°C时需进行功率降额，确保散热良好。
4- **输入滤波**：建议添加外部22µF电容（ESR<0.1Ω），以改善输入滤波效果。
5- **负载要求**：最小负载为最大输出电流的10%，低于此值可能无法满足所有规格。
6- **短路保护**：虽然具备短路保护，但仍需合理设计电路，避免频繁短路影响寿命。
7- **存储条件**：存储温度范围为-55°C至+125°C，但应避免长时间暴露在极端温度下。
8- **清洗限制**：不允许进行清洗处理，以免损坏模块。
9正确遵循以上注意事项，可确保模块的最优性能和长久使用寿命。
