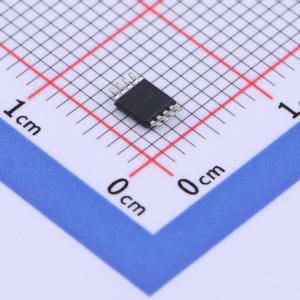

温馨提醒：图片仅供参考，商品以实物为准

DS2745U+

Low-Cost I2C Battery Monitor

描述: 低成本I2C电池监测器、低成本电池电量计，用于监视电流、电压与温度
品牌名称: ADI(亚德诺)/MAXIM(美信)
商品型号: DS2745U+
商品编号: C722464
商品封装: MSOP-8
包装方式: 管装
商品毛重: 0.5克(g)

商品参数

商品概述

DS2745提供电流、电压和温度测量数据，以支持对成本敏感的应用中的电池容量监测。DS2745可安装在应用的主机端或电池组端。电流测量和电量计数通过监测外部检测电阻两端的电压降来完成，电压测量通过单独的电压检测输入完成，温度测量在芯片上进行。具有软件可编程地址的标准I²C接口使控制微处理器能够访问DS2745内的所有数据和状态寄存器。当电池组处于存储状态时，低功耗睡眠模式可节省能量。

商品特性

16位双向电流测量：1.56μV最低有效位，±51.2mV动态范围；104μA最低有效位，±3.4A动态范围（RSNS = 15mΩ）
电流累积寄存器分辨率：6.25μVhr最低有效位，±204.8mVh范围；0.417mAhr最低有效位，±13.65Ah范围（RSNS = 15mΩ）
11位电压测量
4.88mV最低有效位，0V至4.5V输入范围
11位温度测量
0.125°C分辨率，-20°C至+70°C
行业标准I²C接口
低功耗：工作电流：典型值70μA，最大值100μA；睡眠电流：典型值1μA，最大值3μA

应用领域

蜂窝电话
GPS
个人数字助理
手持产品

数据手册PDF

放大查看下载PDF

交货周期

订货39-41个工作日

购买数量

(50个/管，最小起订量 1000 个)

个

起订量：1000 个50个/管

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	电池管理
	芯片类型	-
	工作电压	2.5V~4.5V
	电池类型	-
	电池节数	1

	属性	参数值
	工作温度	-40℃~+85℃
	电池温度检测	不支持
	静态电流(Iq)	1uA
	接口类型	I2C
