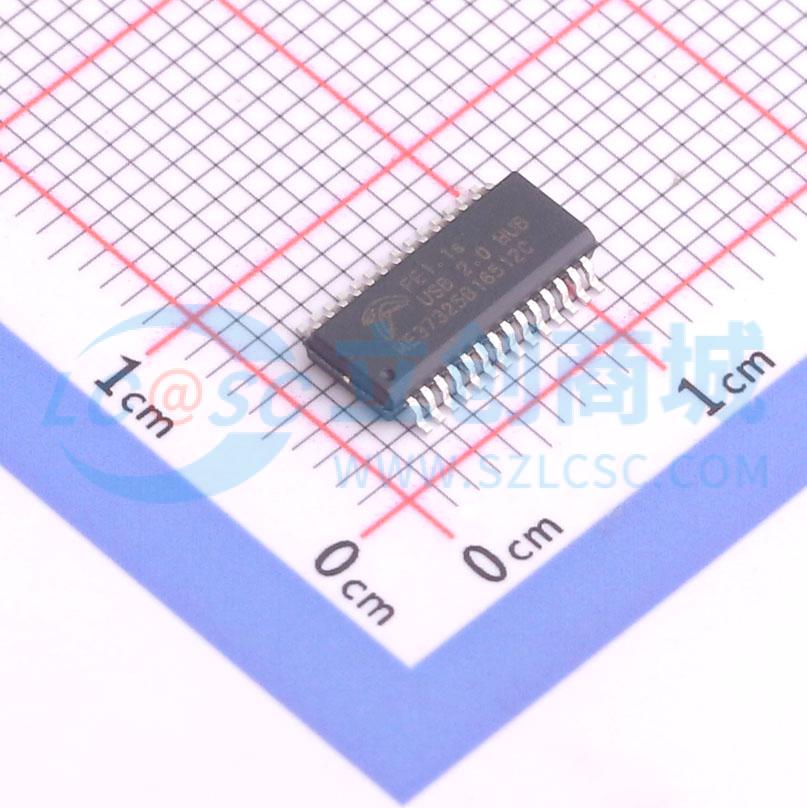

FE1.1S-BSOP28BPTR

是USB 2.0高速4端口集线器控制器，具有特殊功能以支持GSMA“通用充电解决方案”（UCS）。它完全符合USB-IF“通用串行总线规范修订版2.0”和“电池充电规范修订版1.1/1.2”。是用于USB 2.0 4端口集线器的高度集成、高质量和高性能解决方案。凭借其小巧的尺寸和极低的功耗，它是嵌入式应用以及独立集线器的最佳选择。其高质量由带有全面扫描链的设计测试和内置自测试模式保证，这些模式可以在封装和测试阶段对所有高速、全速和低速模拟前端（AFE）组件进行测试。可选择配置为支持USB-IF电池充电规范定义的充电下游端口。启用此功能后，USB集线器可以轻松转变为充电站 - 适用于符合通用充电解决方案的基于电池的便携式设备的USB充电集线器。

• 完全符合通用串行总线规范修订版2.0（USB 2.0）
• 上游端口支持高速（480MHz）和全速（12MHz）模式
• 4个下游端口支持高速、全速和低速（12MHz）模式
• 符合通用充电解决方案和USB电池充电规范1.1/1.2
• 集成USB 2.0收发器
• 集成上游1.5KΩ上拉、下游15KΩ下拉和串联电阻
• 集成5V至3.3V和1.8V稳压器
• 集成带电源故障检测电路的上电复位
• 集成带反馈电阻和晶体负载电容的12MHz振荡器
• 集成12MHz至480MHz锁相环（PLL）
• 集成支持UCS的便携式设备检测电路
• 单事务翻译器（Single TT）
• 一个TT用于所有下游端口
• TT可以处理64个周期性Start-Split事务、32个周期性Complete-Split事务和6个非周期性事务
• 支持联合电源控制和全局过流检测
• EEPROM配置选项
• 供应商ID、产品ID和设备版本号
• 下游端口数量
• 当集线器从自供电模式切换到总线供电模式时自动重新枚举
• 板载配置的全面端口指示灯支持
• 四个下游端口启用指示灯LED（绿色，每个端口一个），加上一个活动/暂停指示灯LED（红色）
• 一个联合下游端口启用指示灯LED（绿色，所有端口共用一个），加上一个活动/暂停指示灯LED（红色）
• 一个联合下游端口启用指示灯LED（绿色，所有端口共用一个），加上一个充电请求/便携式设备检测指示灯LED（蓝色）
• 板载支持在所有4个下游端口上为通用充电解决方案配置便携式设备检测机制
