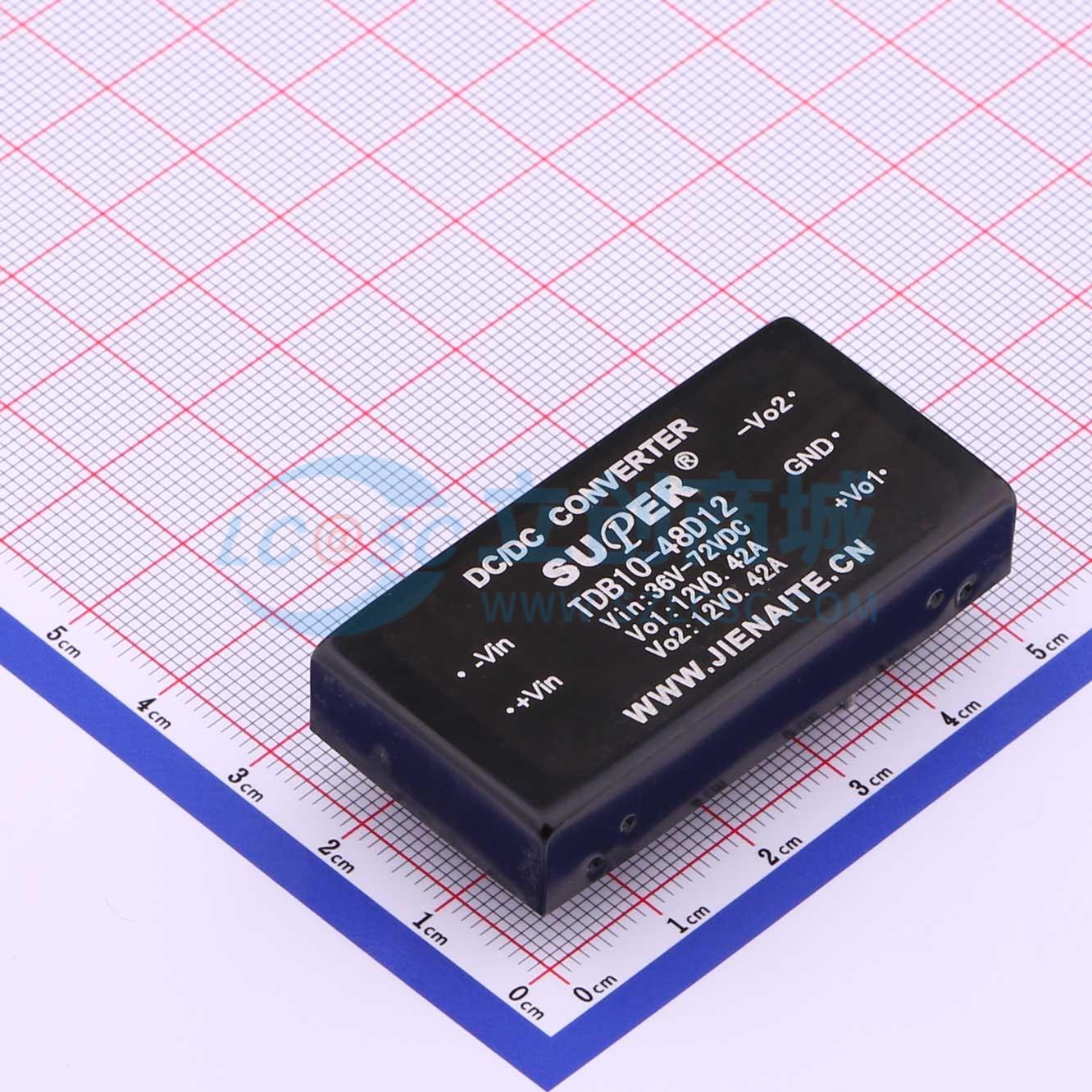

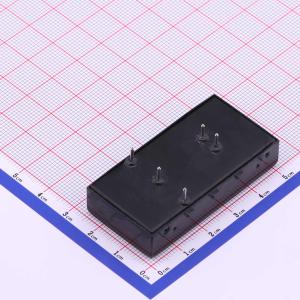

温馨提醒：图片仅供参考，商品以实物为准
TDB10-48D12
双路电源模块输入输出及特性
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 48V转正负12V 电压输出组数：2 额定功率10W 输入范围：36V-72V 输出电流0.42A 高频效率隔离DCDC电源模块
- 品牌名称
- SUPER(杰耐特)
- 商品型号
- TDB10-48D12
- 商品编号
- C721349
- 商品封装
- 插件
- 包装方式
- 盒装
- 商品毛重
- 20.01克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源模块 | |
| 输出通道数 | 2 | |
| 工作电压(Vin) | 36V~75V | |
| 输出电压精度 | ±1%；±3% | |
| 输出电压(Vout) | ±12V | |
| 输出电流(最大值) | 420mA；420mA | |
| 转换效率 | 85% |
| 属性 | 参数值 | |
|---|---|---|
| 开关频率 | 300kHz | |
| 纹波噪声 | 120mVp-p | |
| 特性 | 过流保护 | |
| 长度 | 50.8mm | |
| 宽度 | 25.4mm | |
| 高度 | 10.16mm | |
| 工作温度 | -40℃~+75℃ |
商品特性
- 输入电压范围：36VDC - 75VDC
- 标称输入电压：±12VDC
- 输入欠压保护：低于低端输入电压保护，自动恢复
- 标称输出电压：Vout1/+12VDC，Vou1t2/-12VDC
- 标称输出电流：Iout1/0.42A，Iout2/0.42A
- 输出电压精度：Vout1/±1%，Vout2/±3%（平衡带载）
- 源效应：±0.2%（输入电压从低端至高端变化时的最大值）
- 负载效应：±0.5%（20%至100%负载变化时的最大值）
- 输出过流保护：不低于120%标称输出电流保护，自动恢复
- 纹波噪声：120mVp·p(20M示波器)
- 温度系数：±0.02%/°C（最大值）
- 效率：85% (典型值)
- 开关频率：300KHz
- 隔离电压：输入至输出（1分钟漏电流 < 0.5 mA）500VDC
- MTBF：200000小时
- 工作温度：-40°C ~ +75°C
- 最大壳温：+110°C
- 存储温度：-40°C～+120°C
- 相对湿度：10%～90%
