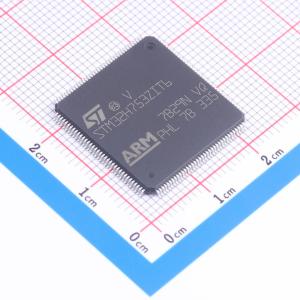

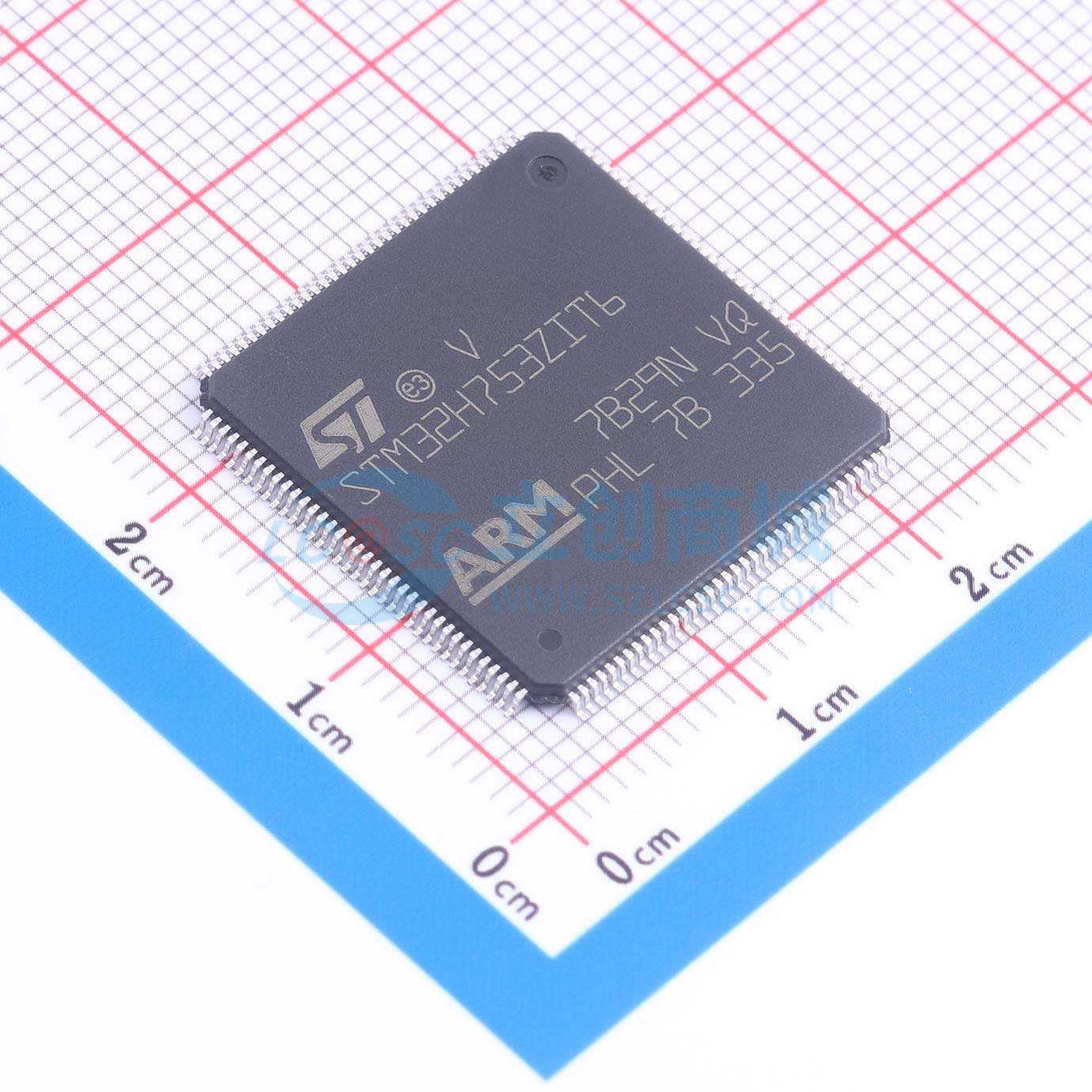

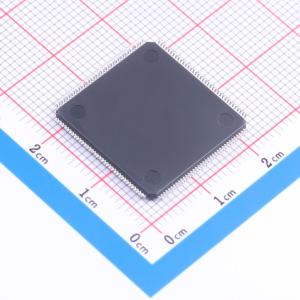

Name: ST(意法半导体) STM32H753ZIT6TR
Brand: ST(意法半导体)
SKU: C6689608
Price: 113.36 CNY
Availability: OutOfStock

包含意法半导体最先进的专利技术
核心：32位Arm Cortex - M7内核，具备双精度FPU和L1缓存，数据缓存16KB，指令缓存16KB；频率高达480MHz，有MPU，1027 DMIPS/2.14 DMIPS/MHz（Dhrystone 2.1），支持DSP指令
存储器：2MB闪存，支持边读边写；1MB RAM，包括192KB TCM RAM（含64KB ITCM RAM + 128KB DTCM RAM用于时间关键程序）、864KB用户SRAM和4KB备份域SRAM；双模式Quad - SPI存储器接口，运行频率高达133MHz；灵活的外部存储器控制器，数据总线高达32位，支持SRAM、PSRAM、SDRAM/LPSDR SDRAM、NOR/NAND闪存，同步模式下时钟频率高达100MHz；具备CRC计算单元
安全：ROP、PC - ROP、主动防篡改、支持安全固件升级、安全访问模式
通用输入/输出：多达168个具备中断能力的I/O端口
复位和电源管理：3个独立电源域，可独立时钟门控或关闭；D1：高性能能力；D2：通信外设和定时器；D3：复位/时钟控制/电源管理；应用电源和I/O为1.62至3.6V，有POR、PDR、PVD和BOR；专用USB电源，内置3.3V内部稳压器为内部PHY供电；嵌入式稳压器（LDO），输出可配置缩放，为数字电路供电；运行和停止模式下电压可缩放（6个可配置范围）；备份稳压器（-0.9V）；模拟外设的电压参考/VREF+；低功耗模式：睡眠、停止、待机和VBAT支持电池充电
低功耗：VBAT电池工作模式，具备充电能力；CPU和域电源状态监控引脚；待机模式下功耗2.95μA（备份SRAM关闭，RTC/LSE开启）
时钟管理：内部振荡器有64MHz HSI、48MHz HSI48、4MHz CSI、32kHz LSI；外部振荡器有4 - 48MHz HSE、32.768kHz LSE；3个PLL（1个用于系统时钟，2个用于内核时钟），具备分数模式
互连矩阵：3个总线矩阵（1个AXI和2个AHB）；桥接器（5个AHB2 - APB、2个AXI2 - AHB）
4个DMA控制器卸载CPU：1个高速主直接内存访问控制器（MDMA），支持链表；2个双端口DMA，带FIFO；1个基本DMA，具备请求路由器功能
多达35个通信外设：4个I2C FM+接口（SMBus/PMBus）；4个USART/4个UART（ISO7816接口、LIN、IrDA，速率高达12.5Mbit/s）和1个LPUART；6个SPI，3个通过内部音频PLL或外部时钟实现复用双工I2S音频级精度，1个LP域I2S（高达150MHz）；4个SAI（串行音频接口）；SPDIFRX接口；SWPMI单总线协议主接口；MDIO从接口；2个SD/SDIO/MMC接口（高达125MHz）；2个CAN控制器，2个支持CAN FD，1个支持时间触发CAN（TT - CAN）；2个USB OTG接口（1个FS，1个HS/FS），无晶振解决方案，具备LPM和BCD；以太网MAC接口，带DMA控制器；HDMI - CEC；8至14位相机接口（高达80MHz）
11个模拟外设：3个ADC，最大16位分辨率（多达36个通道，速率高达3.6MSPS）；1个温度传感器；2个12位D/A转换器（1MHz）；2个超低功耗比较器；2个运算放大器（带宽7.3MHz）；1个用于sigma delta调制器的数字滤波器（DFSDM），8个通道，4个滤波器
图形：LCD - TFT控制器，分辨率高达XGA；Chrom - ART图形硬件加速器（DMA2D），减轻CPU负载；硬件JPEG/编解码器
多达22个定时器和看门狗：1个高分辨率定时器（最大分辨率2.1ns）；2个32位定时器，多达4个IC/OC/PWM或脉冲计数器和正交（增量）编码器输入（高达240MHz）；2个16位高级电机控制定时器（高达240MHz）；10个16位通用定时器（高达240MHz）；5个16位低功耗定时器（高达240MHz）；2个看门狗（独立和窗口）；1个SysTick定时器；RTC，具备亚秒级精度和硬件日历
加密加速：AES 128、192、256，TDES；HASH（MD5、SHA - 1、SHA - 2），HMAC；真随机数发生器
调试模式：SWD和JTAG接口；4KB嵌入式跟踪缓冲区
96位唯一ID
所有封装均符合ECOPACK2标准

	属性	参数值
	商品目录	单片机(MCU/MPU/SOC)
	CPU内核	ARM Cortex-M7
	CPU最大主频	480MHz
	CPU位数	32 Bit
	程序存储容量	2MB
	程序存储器类型	FLASH
	RAM容量	1MB

	属性	参数值
	EEPROM容量	-
	I/O数量	114
	ADC(位数)	16bit
	DAC(位数)	12bit
	振荡器类型	内置+外置
	工作电压	1.62V~3.6V
	工作温度	-40℃~+85℃

STM32H753ZIT6TR
