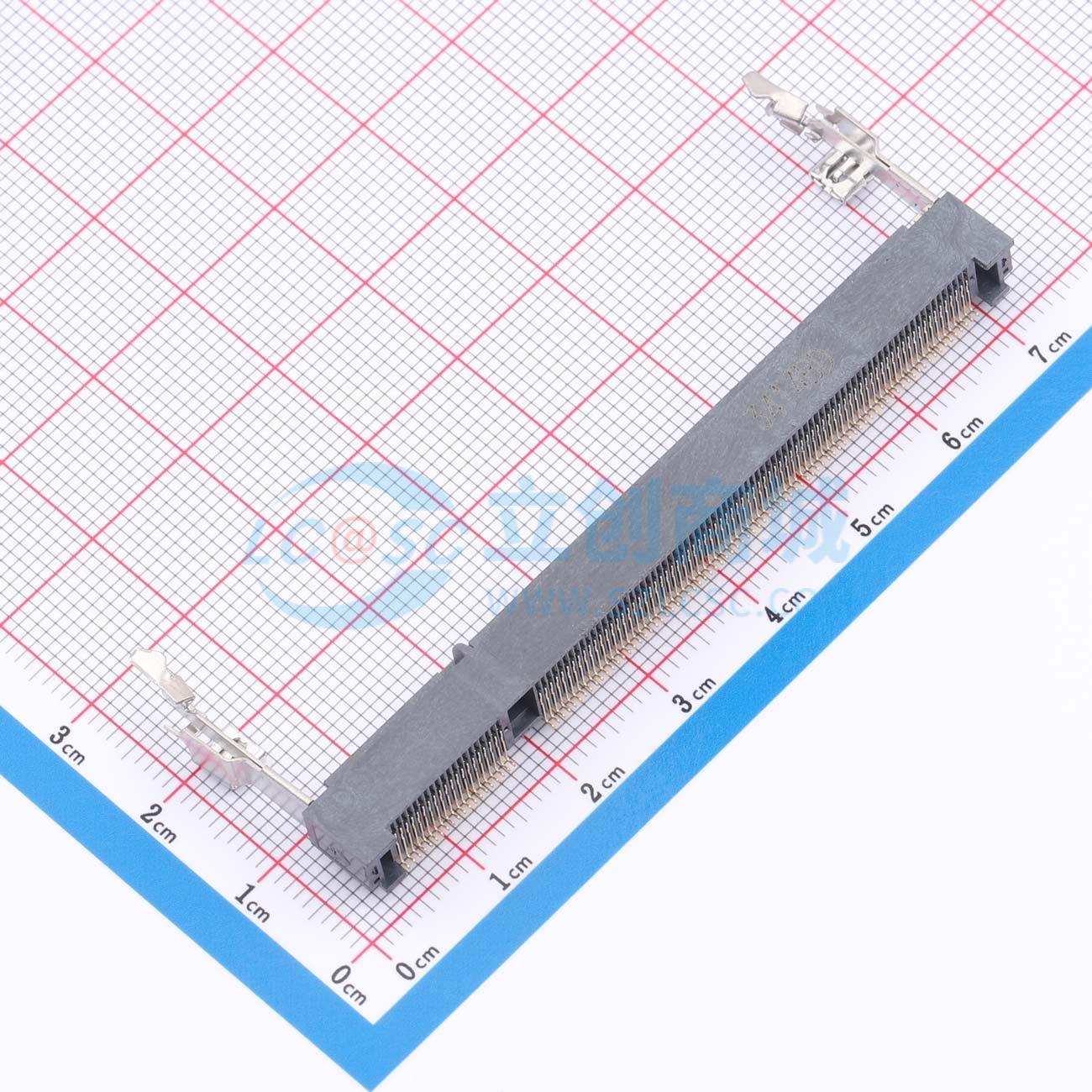

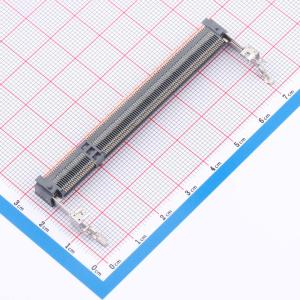

5-1746530-4

材料方面，外壳采用高温热塑性塑料UL94V - 0，触点为铜合金，锁杆为不锈钢，焊脚为铜合金。表面处理方面，接触区域为在0.0013最小厚度的镍层上闪镀黄金，焊接区域为闪镀黄金，焊脚为镀锡。连接器的机械键位置见表格，公差非累积，不按比例绘制，除焊接图案外内部必须有抗蚀涂层，共面度最大为0.1，不包括焊接的浮动值，非配合状态。如果模块不能顺利插入并锁定在闩锁中，需手动打开两个闩锁并将模块插入并锁定。一般公差方面，10＞±0.2，30＞10 + 0.25，502＞10.10.23 100 + 70 - 10.7，100≥＞30时为±0.3，角度为±3°。除非另有规定，所有尺寸公差为±0.15。印刷电路板厚度适用于接片且包括镀层和/或金属化。焊盘表面处理为在0.002最小厚度的镍层上镀0.00076最小厚度的黄金。无毛刺，如有倒角最大为0.25×45°。每个连接器在托盘上的方向参考此图，一般公差为±0.5。
