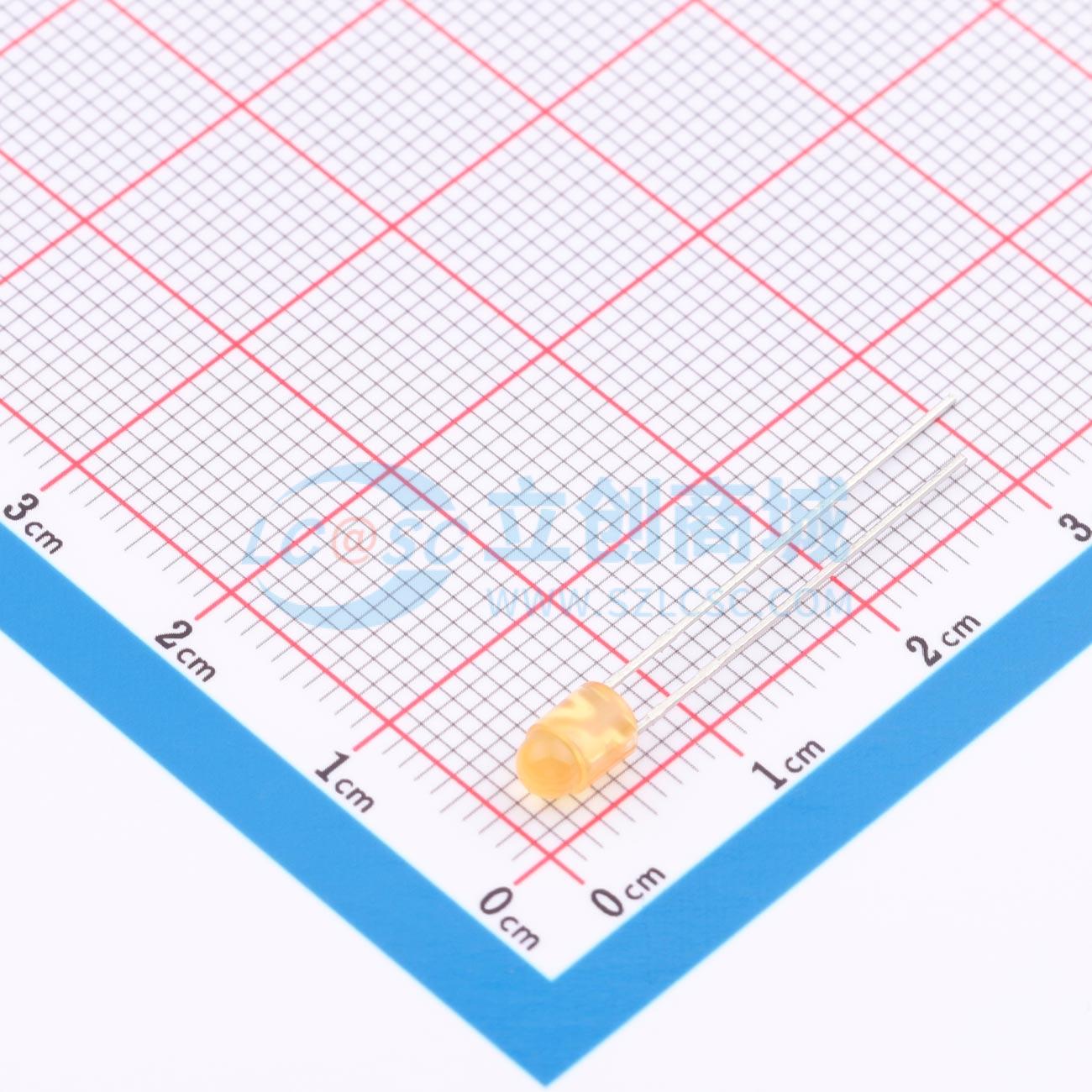

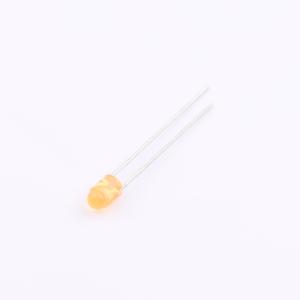

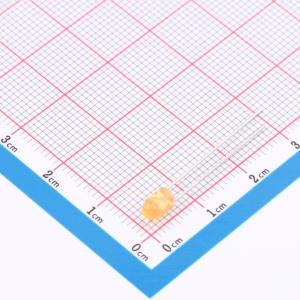

SLR-343DU3F
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 发光二极管/LED | |
| 灯头类型 | - | |
| 发光颜色 | 橙色 | |
| 正向压降(Vf) | 2V | |
| 功率 | 60mW | |
| 正向电流 | 10mA | |
| 波长 | 605nm | |
| 峰值波长 | 610nm |
| 属性 | 参数值 | |
|---|---|---|
| 二极管配置 | 独立二极管 | |
| 透镜颜色 | 橙色透镜 | |
| 色温 | - | |
| 发光强度 | 16mcd | |
| 发光角度 | 40° | |
| 载带方式 | - | |
| 工作温度 | -25℃~+85℃ |
商品特性
- 视角2θ 1/2：40°
- 适合直接安装
- 颜色类型
- 推荐焊接图案
- 外形
- 尺寸公差：±0.2（单位：mm）
- 规格：*1：占空比1/5，200kHz；*2：占空比1/10，1kHz；*3：白色亮度以色度坐标(x,y)表示
- 测量公差：±10%（亮度等级参考）
- 测量公差：±0.02（色度图）
- 可见光发光二极管不包含玻璃填料等增强材料，处理时需避免突然的热和机械冲击
- 固定时不要对树脂施加超过储存温度的过多热量，避免高温下对树脂施加应力
- 终端处理时要固定好终端和处理位置，在焊接前进行处理
- 在PCB上组装时要避免应力，推荐在LED本体和PCB之间使用垫片，直接安装时要注意引脚固定以避免残留应力和焊接热应力
