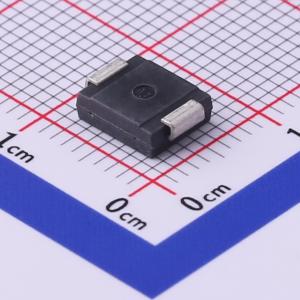

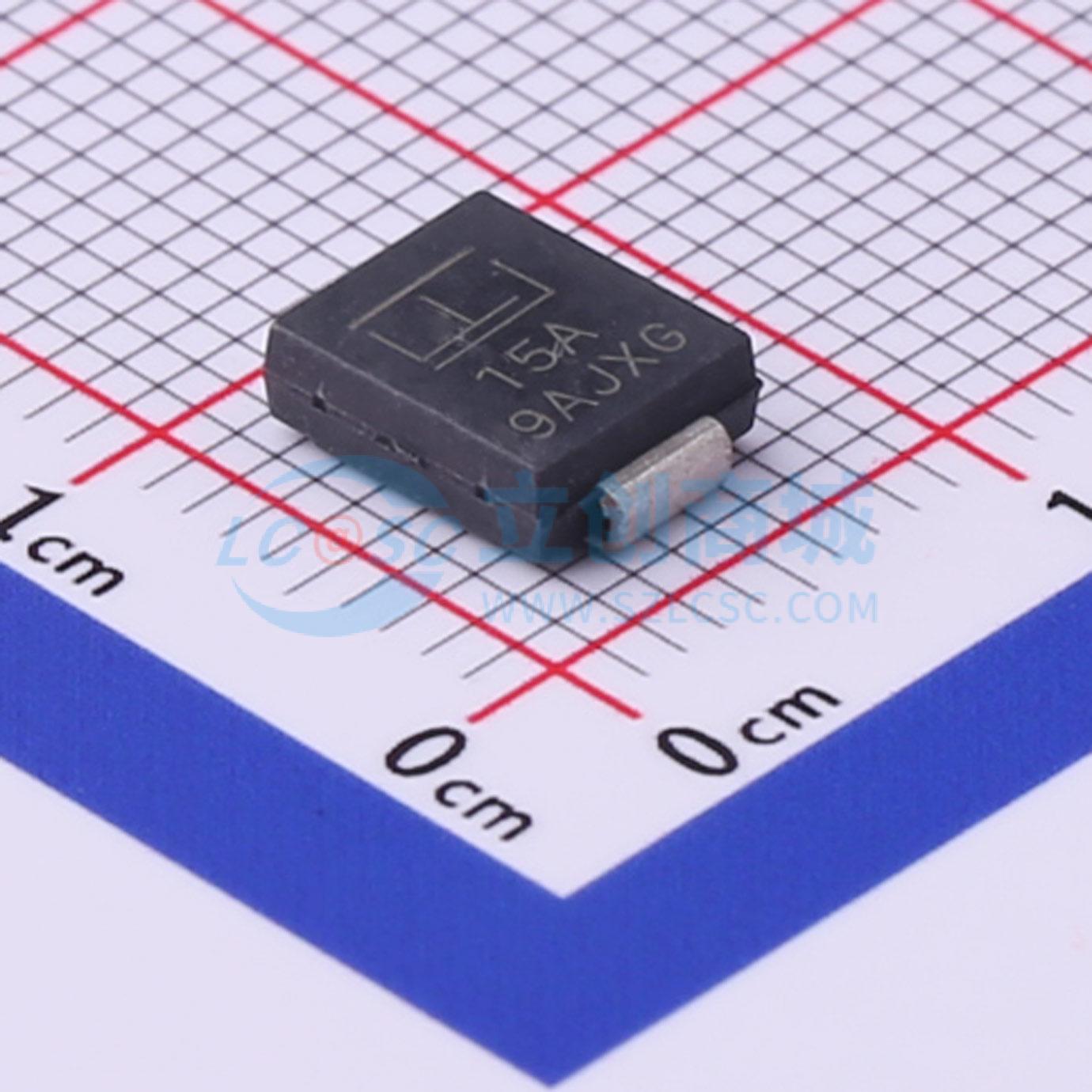

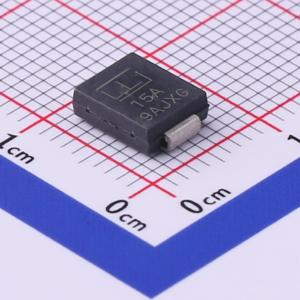

1.5SMC15A

1.5SMC系列专为保护敏感电子设备免受雷击和其他瞬态电压事件引起的电压瞬变而设计。

• 在10/1000μs波形下，具有1500W的峰值脉冲功率能力，重复率（占空比）：0.01%
• 出色的钳位能力
• 低增量浪涌电阻
• 当VBR min > 12 V时，典型反向电流小于1μA
• 适用于表面贴装应用，以优化电路板空间
• 薄型封装
• 内置应力消除结构
• 典型故障模式是在过压或过流时短路
• 依据JEDEC JESD201A的表4a和4c进行微声测试
• 符合IEC-61000-4-2标准，静电放电抗扰度为30 kV（空气放电）、30 kV（接触放电）
• 依据IEC 61000-4-2标准对数据线进行静电放电保护
• 依据IEC 61000-4-4标准对数据线进行电快速瞬变脉冲群保护
• 快速响应时间：从0V到BV min通常小于1.0 ps
• 玻璃钝化芯片结
• 保证高温回流焊接：260℃ / 40秒
• VBR @ T_J = VBR @ 25℃x(1 + αTx(T_J - 25))
• 温度系数，典型值为0.1%
• 塑料封装的阻燃等级为UL V-0
• 符合J-STD-020标准的MSL 1级，无铅焊接最高峰值温度为260℃
• 雾锡无铅电镀
• 无卤且符合RoHS标准
• 无铅E3表示二级互连无铅，终端镀层材料为锡（Sn）（IPC/JEDEC J-STD-609A.01）

-TVS器件非常适合用于电信、计算机、工业和消费电子应用中的I/O接口、Vcc总线和其他易受影响的电路保护。
