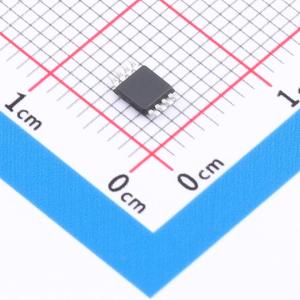

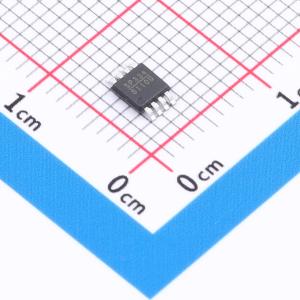

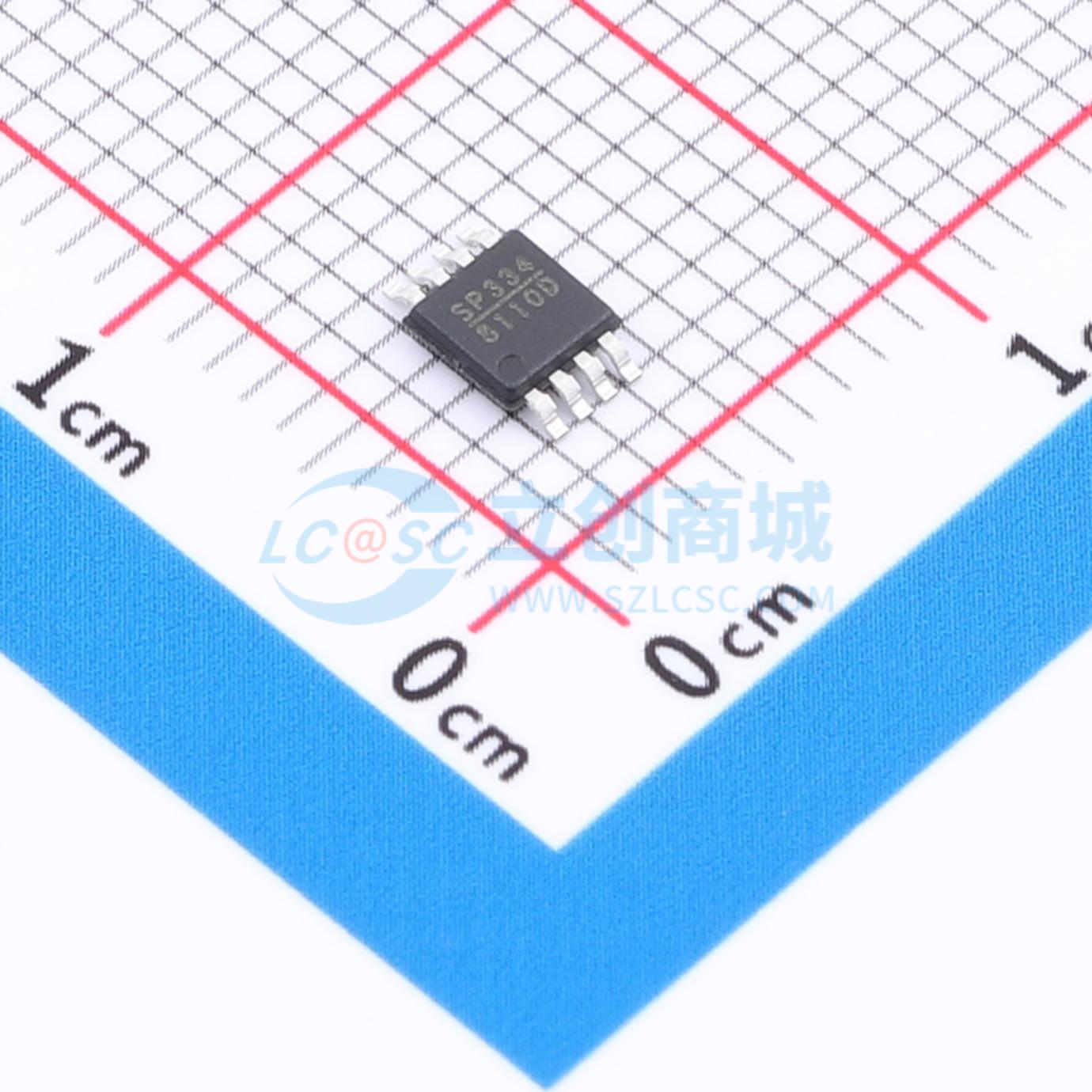

MP8110DK-LF-Z
精密高端电流检测放大器
SMT扩展库PCB免费打样
- 描述
- MP8110是一款低成本、高精度的高侧电流检测放大器。该设备工作在单个2.5V至40V电源下，并且通常消耗12uA。它适用于今天的笔记本电脑、手机和其他系统，其中电池/直流电流监测至关重要。高侧电流监控在电池供电系统中特别有用，因为它不会干扰电池充电器的接地路径。输入共模范围为1.4V至40V，独立于电源电压，并确保即使连接到深度放电的2节电池组时，电流检测反馈仍然有效。该设备提供8引脚SOIC和MSOP封装。
- 品牌名称
- MPS(芯源)
- 商品型号
- MP8110DK-LF-Z
- 商品编号
- C6674812
- 商品封装
- MSOP-8
- 包装方式
- 编带
- 商品毛重
- 0.120011克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电流感应放大器 | |
| 放大器数 | 单路 | |
| 共模电压 | 1.4V~40V | |
| 输入偏置电流(Ib) | 4nA | |
| 输入失调电压(Vos) | 400uV | |
| 工作温度 | -40℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 差分电压 | ±5V | |
| 最大电源宽度(Vdd-Vss) | 40V | |
| 单电源 | 2.5V~40V | |
| 静态电流(Iq) | 12uA | |
| 输出电流 | 5mA |
商品概述
MP8110是一款低成本、高精度的高侧电流检测放大器。该设备工作在单个2.5V至40V电源下，并且通常消耗12uA。它适用于今天的笔记本电脑、手机和其他系统，其中电池/直流电流监测至关重要。 高侧电流监控在电池供电系统中特别有用，因为它不会干扰电池充电器的接地路径。输入共模范围为1.4V至40V，独立于电源电压，并确保即使连接到深度放电的2节电池组时，电流检测反馈仍然有效。 该设备提供8引脚SOIC和MSOP封装。
应用领域
- 便携式PC
- PDA
- 智能电池组
- 手机
- 便携测试/测量系统
- 电池供电系统
- 能源管理系统
