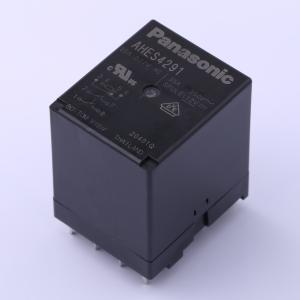

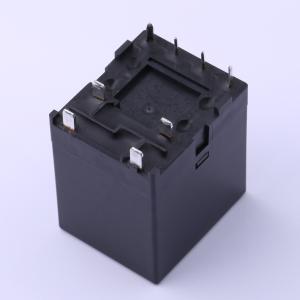

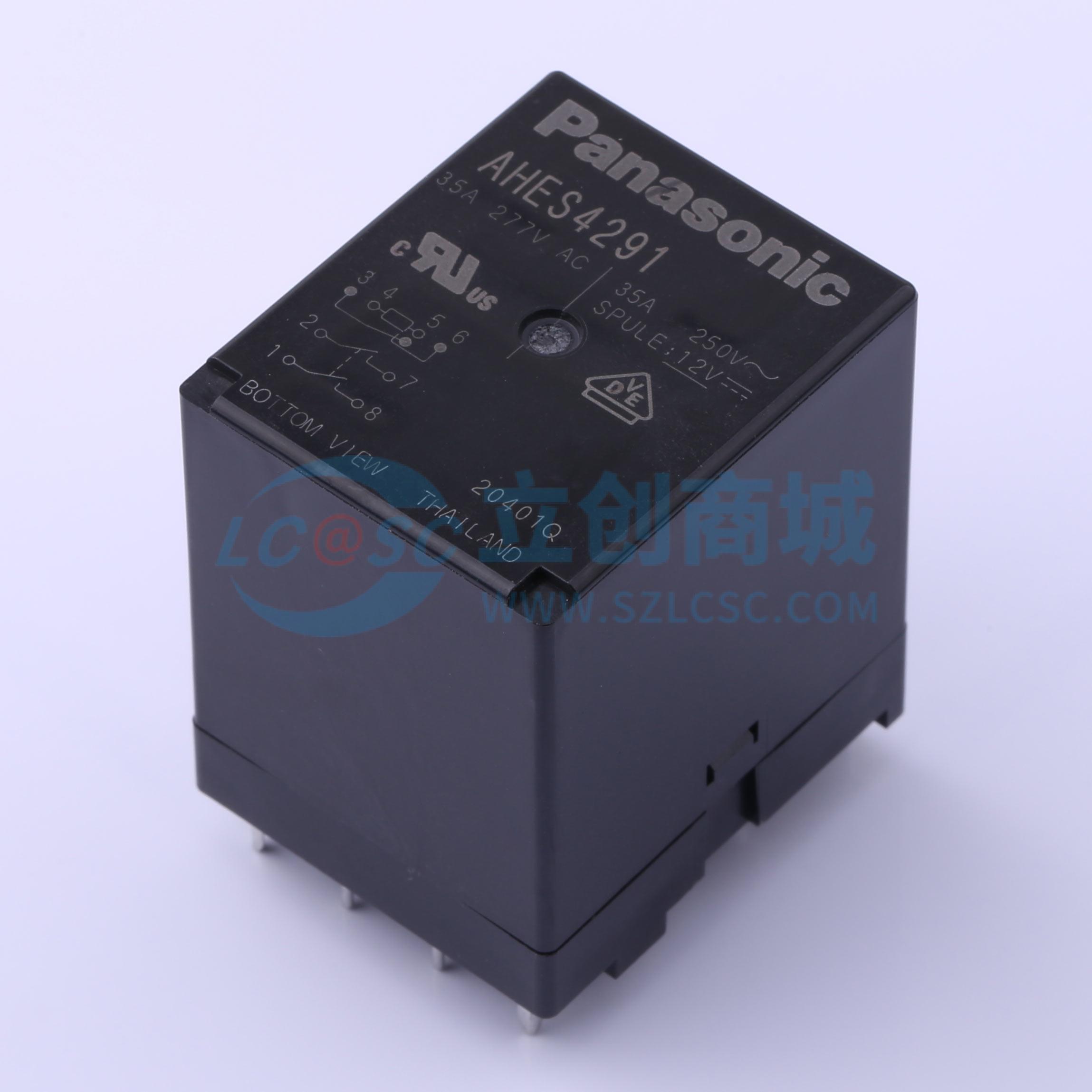

AHES4291
12V 35A 两组常开+一组常闭:2A+1B(双刀单掷-常开+单刀单掷-常闭)
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 用于能源管理和工业设备的紧凑型2a和2a1b 40A功率继电器，具有抗磁通保护结构。
- 品牌名称
- PANASONIC(松下)
- 商品型号
- AHES4291
- 商品编号
- C719196
- 商品封装
- 插件
- 包装方式
- 盒装
- 商品毛重
- 73克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率继电器 | |
| 线圈电压 | 12V | |
| 触点形式 | 两组常开+一组常闭:2A+1B(双刀单掷-常开+单刀单掷-常闭) | |
| 引脚数 | 8 | |
| 触点容量(电阻负载) | 35A@278VAC | |
| 最大切换电压 | 480V@AC；110V@DC | |
| 额定线圈功率 | 1.88W | |
| 触点材料 | AgSnO2；AgNi+镀金 |
| 属性 | 参数值 | |
|---|---|---|
| 最大切换电流 | 35A | |
| 线圈类型 | 无极性-单线圈 | |
| 线圈电阻 | 76.6Ω | |
| 接触电阻 | 100mΩ | |
| 动作时间 | 30ms | |
| 释放时间 | 10ms | |
| 工作温度 | -40℃~+55℃ |
商品特性
- 高容量
- 最大开关电流：40 A
- 检测主触点焊接情况，可构建安全电路(2a1b)
- 紧凑尺寸
- 低工作功率：1,880 mW（保持功率：170 mW）
- 触点间隙：3.2 mm（符合VDE0126标准）
- 镜像触点机制：符合EN60947-4-1镜像触点标准
应用领域
- 光伏发电系统
- UPS（不间断电源）
- 逆变器
- 工业空调
- 工业设备
