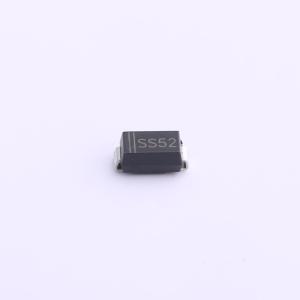

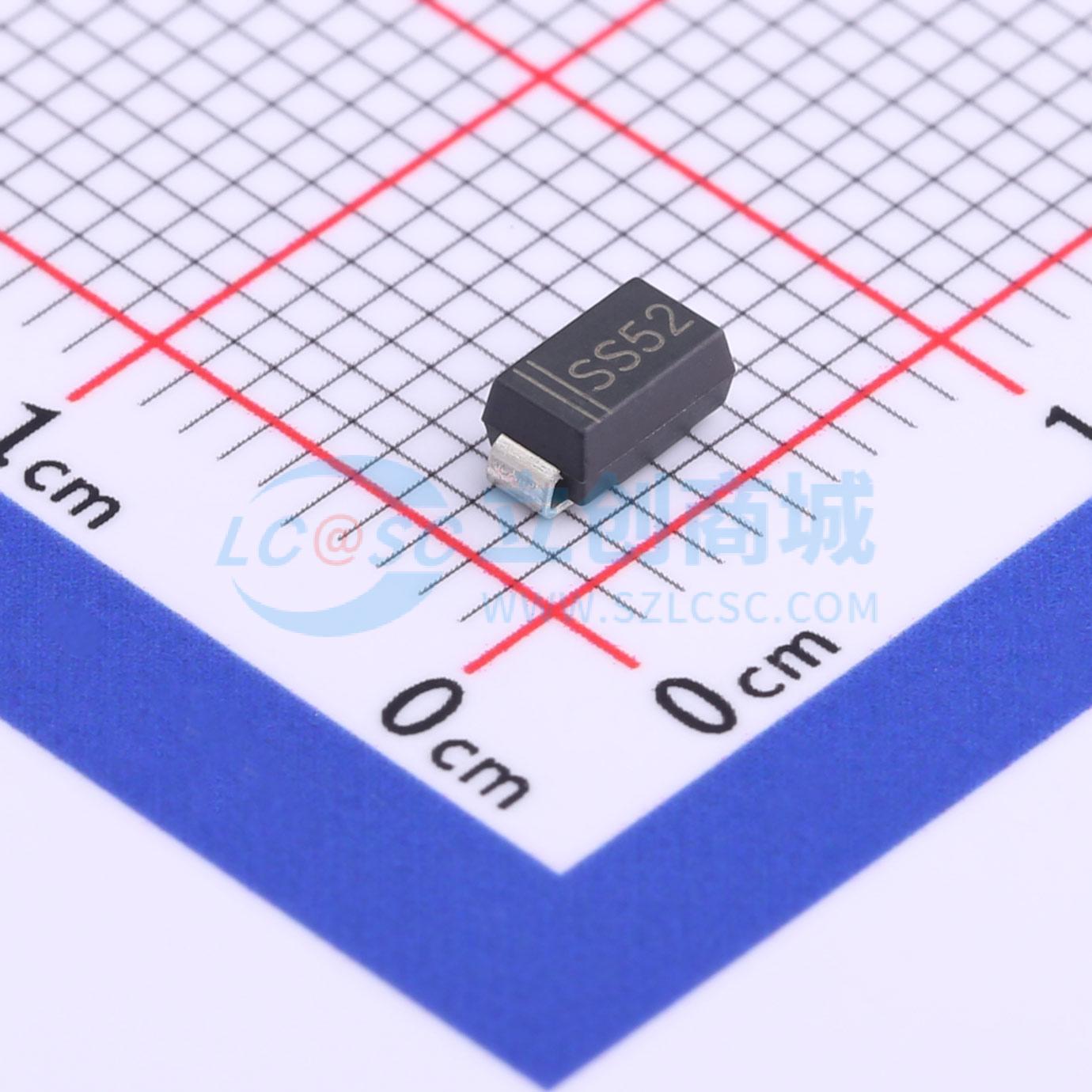

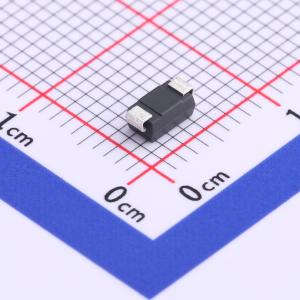

SS52G
电压:20V 电流:5A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 特性：金属硅结，多数载流子传导。 适用于表面贴装应用。 低功耗，高效率。 高正向浪涌电流能力。 适用于低电压、高频逆变器、续流和极性保护应用
- 品牌名称
- SHIKUES(时科)
- 商品型号
- SS52G
- 商品编号
- C719151
- 商品封装
- SMA
- 包装方式
- 编带
- 商品毛重
- 0.123克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 肖特基二极管 | |
| 二极管配置 | 独立式 | |
| 正向压降(Vf) | 550mV@5A | |
| 直流反向耐压(Vr) | 20V |
| 属性 | 参数值 | |
|---|---|---|
| 整流电流 | 5A | |
| 反向电流(Ir) | 1mA@20V | |
| 工作结温范围 | -55℃~+150℃ |
商品概述
表面贴装肖特基势垒整流器，反向电压范围 -20V 至 200V，正向电流 5.0A。
商品特性
- 金属硅结，多数载流子传导，适用于表面贴装应用
- 低功耗，高效率
- 高正向浪涌电流能力，适用于低电压、高频逆变器、续流和极性保护应用
- 外壳：SMA
- 端子：可焊，符合 Method 2026
- 近似重量：60mg/0.0021oz
- 标记代码：SS52~SS520
- 绝对最大额定值和电气特性基于 25°C 环境温度，除非另有规定。单相，半波，60Hz 电阻或感性负载；对于容性负载，需降额 20%
- 在 1MHz 频率和施加 4 V D.C. 反向电压下测量
- 安装在具有 0.2" × 0.2" (5 × 5 mm) 铜焊盘区域的印刷电路板上
