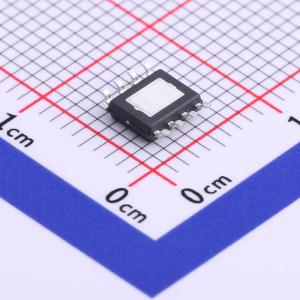

温馨提醒：图片仅供参考，商品以实物为准
SCT2610ASTER
4.5V-65V宽输入范围、0.6A同步降压DC-DC转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SCT2610A是一款4.5V至65V输入电压范围的0.6A同步降压转换器,具有宽输入电压范围、高效率、可编程开关频率等特性。内置750mΩ高侧MOSFET和500mΩ低侧MOSFET,支持脉冲频率调制（PFM）,具备多种保护功能,包括过流保护、过温保护、欠压锁定保护等。采用ESOP-8封装。
- 品牌名称
- SCT(芯洲科技)
- 商品型号
- SCT2610ASTER
- 商品编号
- C719317
- 商品封装
- ESOP-8
- 包装方式
- 编带
- 商品毛重
- 0.164克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.5V~65V | |
| 输出电压 | 800mV~24V | |
| 输出电流 | 600mA | |
| 开关频率 | 300kHz~800kHz | |
| 工作温度 | -40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 100uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
SCT2610A 是一款同步降压转换器，具有宽输入电压范围，从4.5V到65V，集成了750mΩ的高边MOSFET和500mΩ的低边MOSFET。SCT2610A 采用恒定导通时间（COT）模式控制，并支持典型100uA低静态电流的PFM功能，有助于在轻载或待机条件下实现高效率。
SCT2610A 的开关频率可编程，范围从300kHz到800kHz，提供了优化效率或外部元件尺寸的灵活性。
SCT2610A 提供逐周期电流限制和打嗝过流保护、热关断保护、输出过压保护和输入欠压保护。该器件采用8引脚增强散热SOP-8封装。
商品特性
- 宽输入电压范围：4.5V-65V
- 0.6A连续输出电流
- 0.8V ±1%反馈参考电压
- 集成750mΩ高边和500mΩ低边功率MOSFET
- 脉冲频率调制（PFM），睡眠模式下静态电流为100uA
- 4ms内部软启动时间
- 可调频率300kHz至800kHz
- 精密使能阈值，用于可编程输入电压
- 欠压锁定保护（UVLO）阈值和迟滞
- 周期限流
- 过压保护
- 过温保护
- 提供ESOP-8封装
应用领域
- E-工具
- 电动自行车
- 轻便摩托车
