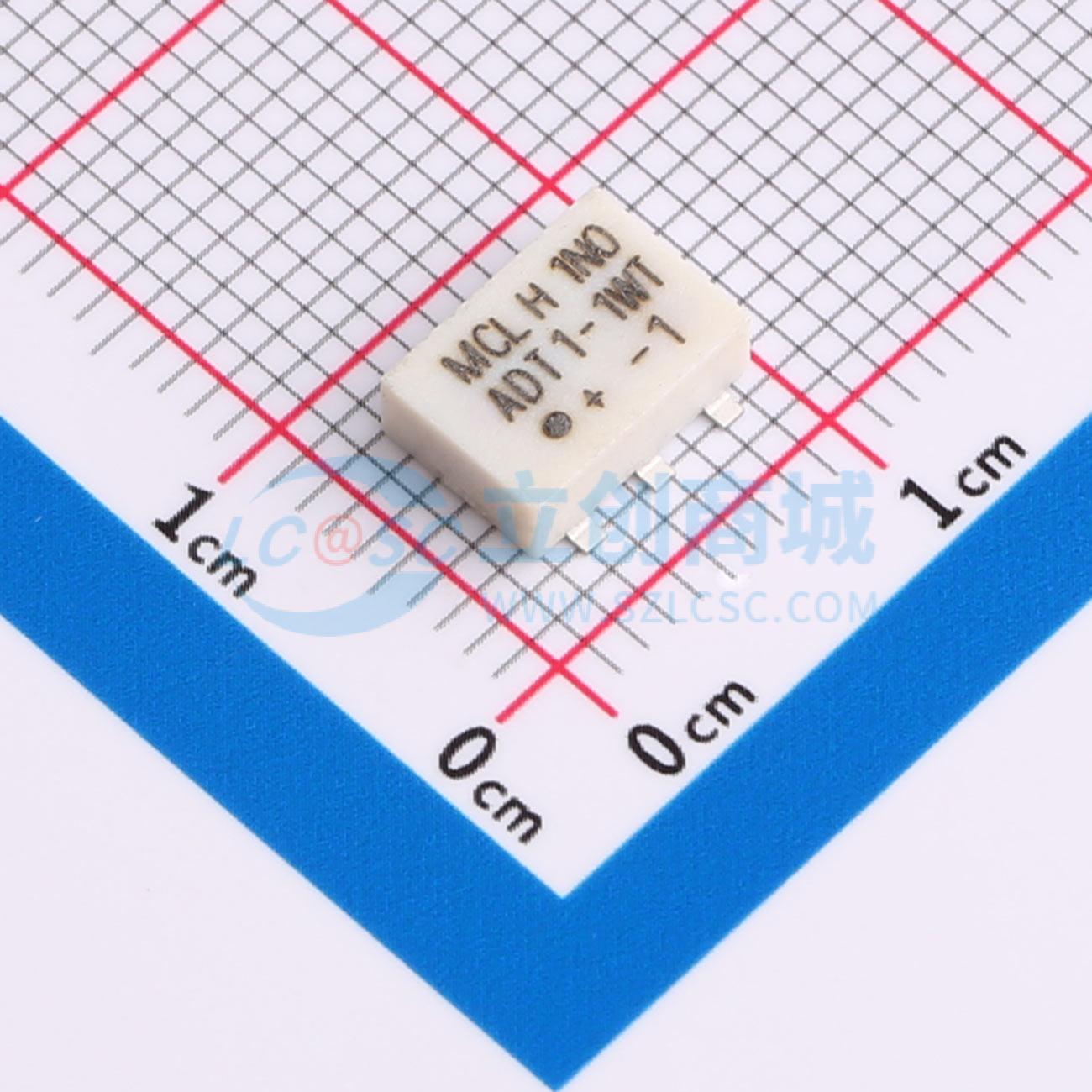

温馨提醒：图片仅供参考，商品以实物为准
ADT1-1WT-1+
射频变压器，75Ω，1至400 MHz
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 1到400 MHz工作频率范围的75Ω射频变压器，适用于高速数据通信和巴伦应用。
- 品牌名称
- Mini-Circuits
- 商品型号
- ADT1-1WT-1+
- 商品编号
- C719222
- 商品封装
- SMD-6P,7.9x5.6mm
- 包装方式
- 编带
- 商品毛重
- 0.57克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 巴伦(balun) | |
| 频率范围 | 1MHz~400MHz | |
| 阻抗比-不平衡/平衡 | 75Ω:75Ω | |
| 插入损耗(最大值) | - |
| 属性 | 参数值 | |
|---|---|---|
| 相位差 | 5° | |
| 幅度差(最大值) | - | |
| 回波损耗(最小值) | 21dB | |
| 工作温度 | -20℃~+85℃ |
商品特性
- 1dB带宽覆盖整个频率范围
- 良好的回波损耗，典型值为21dB
- 有引脚表面贴装
- 可水清洗
- 受美国专利6,133,525保护
应用领域
- 高速数据通信
- 巴伦
