产品特点 FEATURES

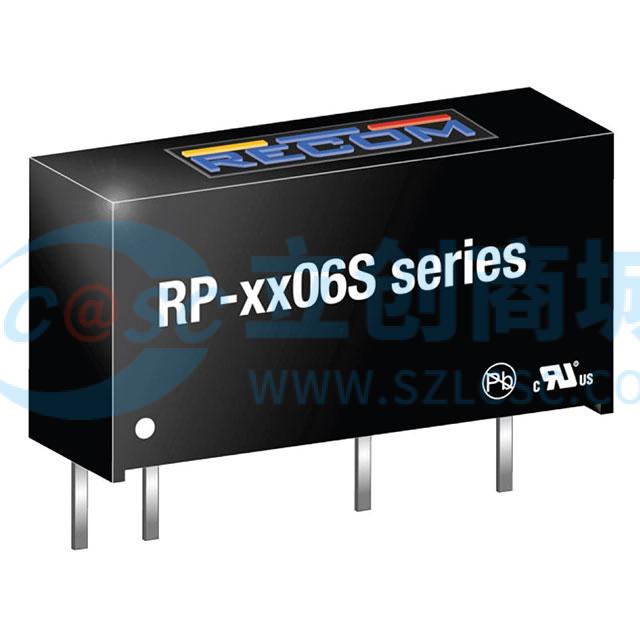

1RP-1506S是一款专为GaN驱动应用设计的隔离模块，具有以下特点：
2• 6V输出电压，适用于高斜率GaN晶体管驱动器。
3• 采用Pot-Core变压器，输入和输出绕组物理分离，确保高隔离电压（5.2kV）和低隔离电容（最大10pF）。
4• 在紧凑的SIP7封装内实现高效能（最高83%）。
5• 输入电压范围广泛（13.5V至16.5V），适应多种电源环境。
6• 经UL和EN认证，符合最新安全标准，确保使用安全。
7• 内部滤波电容器类型优化，提供稳定输出。
8• 高频操作（50kHz至120kHz）和快速启动时间（250ms），适合动态负载需求。
9• 输出纹波和噪声低（最大100mVp-p），保证信号纯净。
10• 线性调节和负载调节性能优异，确保在不同条件下的稳定输出。
使用场景 APPLICATIONS
1RP-1506S广泛应用于信息技术设备（ITE）领域，特别是在需要高隔离电压和低隔离电容的GaN驱动应用中。典型使用场景包括：
2• 高速开关电源和逆变器中的GaN晶体管驱动。
3• 工业自动化系统中的精密控制电路。
4• 通信设备中的信号处理单元。
5• 医疗电子设备中的隔离电源供应。
6该模块在-40°C至80°C的工作温度范围内表现稳定，适用于各种严苛环境。其高效率和小尺寸设计使其成为空间受限且对能效有严格要求的应用的理想选择。
注意事项 PRECAUTIONS
1在安装、操作和维护RP-1506S时，请注意以下事项：
2• 安装时确保正确的引脚连接，避免短路或反接。
3• 工作环境温度应在-40°C至80°C范围内，避免过热影响性能。
4• 使用过程中，定期检查输入和输出电压是否在规定范围内。
5• 保持模块远离潮湿和腐蚀性气体，防止损坏内部元件。
6• 在进行高压测试时，应遵循安全规程，避免电击风险。
7• 存储时，温度应在-55°C至125°C之间，湿度不超过95%RH。
8• 如需重复进行高压测试，应适当降低测试电压或缩短测试时间，以免损害模块。
9• 遵循EMC标准，合理布置滤波元件，以满足电磁兼容要求。
