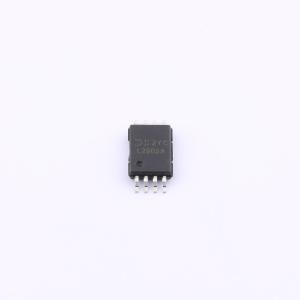

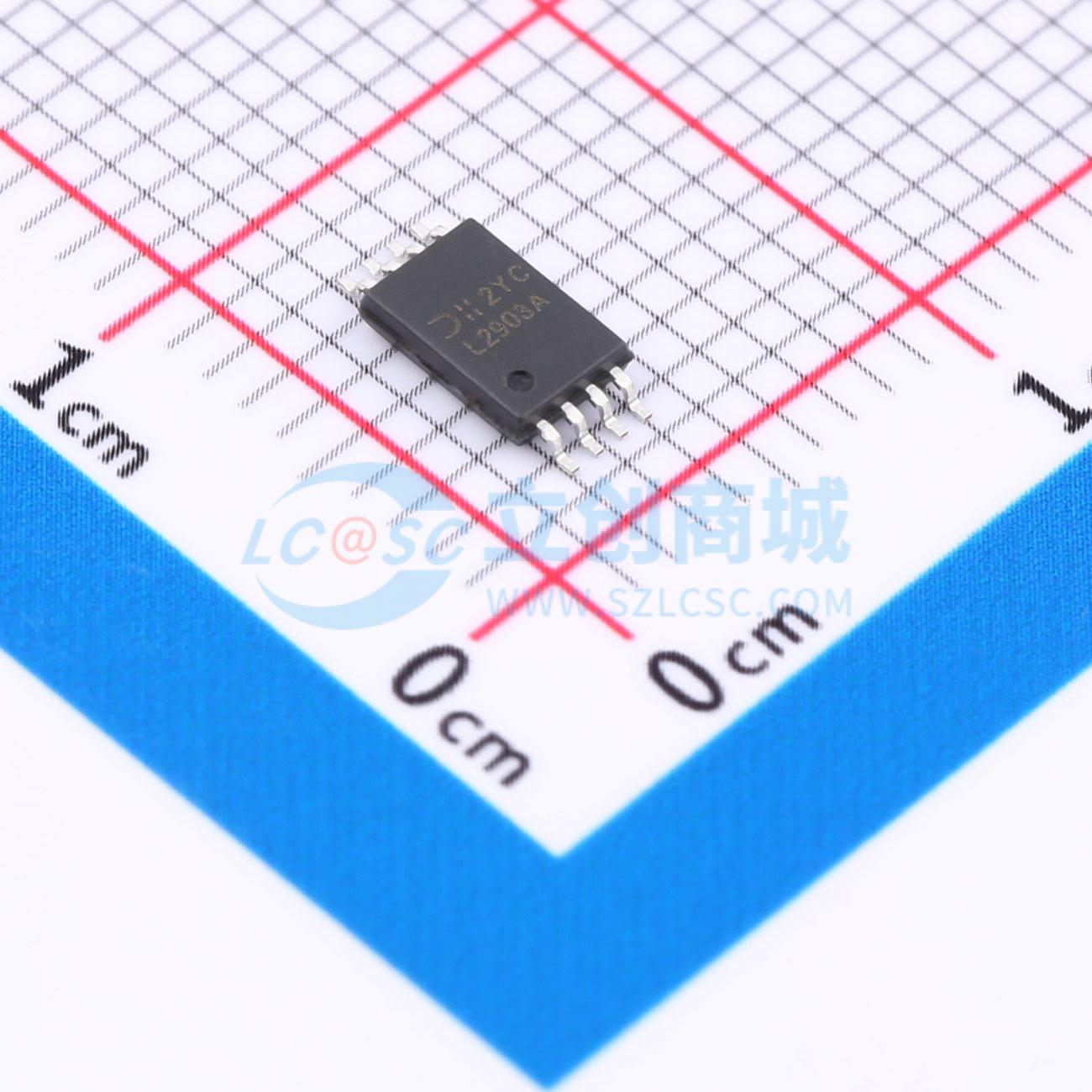

LM2903ATH-13

双路和四路差分比较器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LM2901/2903系列比较器分别由四个和两个独立的精密电压比较器组成，具有极低的输入失调电压规格。它们设计用于在宽电压范围内的单电源供电；不过，也可以采用双电源供电。它们的电源电流较低，且与电源电压的大小无关。 LM2901/2903系列比较器设计用于直接与TTL和CMOS接口。当采用正负电源供电时，LM2901/2903系列比较器可直接与MOS逻辑电路接口，与标准比较器相比，其低功耗是一个显著优势。双比较器器件有SO - 8、TSSOP - 8和MSOP - 8封装，四比较器器件有SO - 14和TSSOP - 14封装，均采用行业标准引脚排列。两者均标配绿色模塑料。
品牌名称: DIODES(美台)
商品型号: LM2903ATH-13
商品编号: C6652827
商品封装: TSSOP-8
包装方式: 编带
商品毛重: 0.124克(g)

商品参数

	属性	参数值
	输出模式	TTL；MOS；CMOS
	静态电流(Iq)	600uA
	工作温度	-40℃~+125℃
	最大电源宽度(Vdd-Vss)	36V
	单电源	2V~86V
	双电源(Vee ~ Vcc)	1V~18V；-18V~-1V
	输入失调电流(Ios)	5nA
	响应时间(tr)	1.3us

商品概述

LM2901/2903系列比较器分别由四个和两个独立的精密电压比较器组成，具有极低的输入失调电压规格。它们设计用于在宽电压范围内的单电源供电；不过，也可以采用双电源供电。它们的电源电流较低，且与电源电压的大小无关。 LM2901/2903系列比较器设计用于直接与TTL和CMOS接口。当采用正负电源供电时，LM2901/2903系列比较器可直接与MOS逻辑电路接口，与标准比较器相比，其低功耗是一个显著优势。双比较器器件有SO - 8、TSSOP - 8和MSOP - 8封装，四比较器器件有SO - 14和TSSOP - 14封装，均采用行业标准引脚排列。两者均标配绿色模塑料。

商品特性

宽电源电压范围：
- 单电源：2V至36V
- 双电源：±1.0V至±18V
极低的电源电流消耗 —— 与电源电压无关
- LM2903：0.6mA
- LM2901：0.9mA
低输入偏置电流：25nA
低输入失调电流：±5nA
典型失调电压：
- 非A器件：2mV
- A器件：1mV
共模输入电压范围包含地电位
差分输入电压范围等于电源电压
低输出饱和电压：
- LM2903：4mA时为200mV
- LM2901：4mA时为100mV
输出电压与TTL、MOS和CMOS兼容
完全无铅且完全符合RoHS标准
无卤素和锑。“绿色”器件

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 5 个)

个

起订量：5 个2500个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	比较器
	比较器数	双路
	输入失调电压(Vos)	2mV
	输入偏置电流(Ib)	25nA
	传播延迟(tpd)	300ns
	滞后电压(Vhys)	-
	共模抑制比(CMRR)	-
	输出类型	开集
