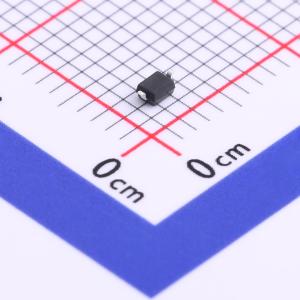

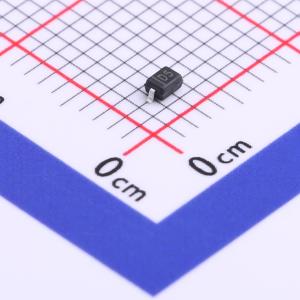

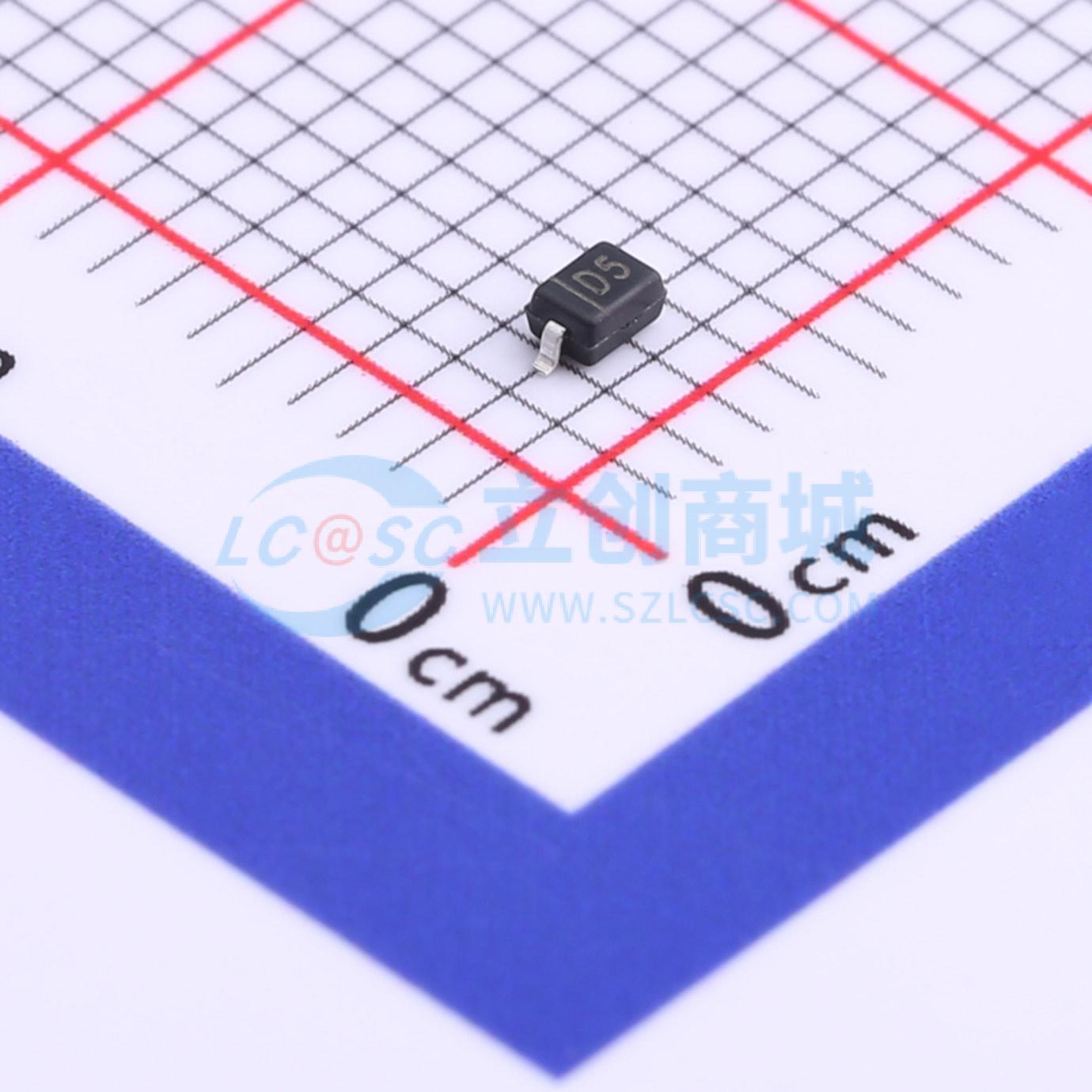

温馨提醒：图片仅供参考，商品以实物为准
PTVSHC3D5VB
5V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- PTVSHC3D5VB静电放电（ESD）保护器专为在手机、笔记本电脑和个人数字助理（PDA）等便携式应用中替代多层压敏电阻（MLV）而设计。它们的特点是具有大截面积结，可传导高瞬态电流，为电路板级保护提供了理想的电气特性，如响应时间快、工作电压低、钳位电压低，与MLV相比无器件性能退化问题。PTVSHC3D5VB可保护敏感半导体元件免受静电放电（ESD）和其他电压感应瞬态事件造成的损坏或故障。PTVSHC3D5VB采用SOD - 323封装，工作电压为5V。它用于满足IEC 61000 - 4 - 2的ESD抗扰度要求（±30kV空气放电、±30kV接触放电）。
- 品牌名称
- Prisemi(芯导)
- 商品型号
- PTVSHC3D5VB
- 商品编号
- C718484
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 0.03克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 15V | |
| 峰值脉冲功率(Ppp) | 2kW@8/20us | |
| 反向电流(Ir) | 1uA |
| 属性 | 参数值 | |
|---|---|---|
| 通道数 | 单路 | |
| 工作温度 | -55℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| Cj-结电容 | 320pF |
商品概述
PTVSHC3D5VB静电放电（ESD）保护器专为在手机、笔记本电脑和个人数字助理（PDA）等便携式应用中替代多层压敏电阻（MLV）而设计。它们的特点是具有大截面积结，可传导高瞬态电流，具备适合电路板级保护的电气特性，如响应时间快、工作电压低、钳位电压低，且与MLV相比不会出现器件性能退化。PTVSHC3D5VB可保护敏感半导体元件免受静电放电（ESD）和其他电压感应瞬态事件造成的损坏或故障。PTVSHC3D5VB采用SOD - 323封装，工作电压为5V，用于满足IEC 61000 - 4 - 2（±30kV空气放电、±30kV接触放电）的ESD抗扰度要求。
商品特性
- 每线路2000W峰值脉冲功率（tp = 8/20μs）
- SOD - 323封装
- 典型响应时间< 1 ns
- 保护一条输入/输出或电源线
- 低钳位电压
- 符合RoHS标准
- 数据线瞬态保护，符合IEC 61000 - 4 - 2（ESD）标准
- ±30KV（空气放电），±30KV（接触放电）；符合IEC 61000 - 4 - 4（EFT）40A（5/50ns）标准
应用领域
-手机及配件-个人数字助理(PDA)-笔记本电脑、台式电脑和服务器-便携式仪器-无绳电话-数码相机-外设-MP3播放器
