温馨提醒：图片仅供参考，商品以实物为准

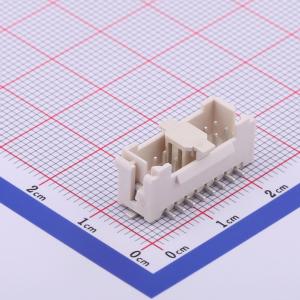

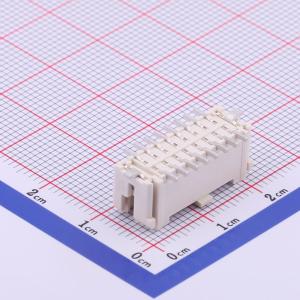

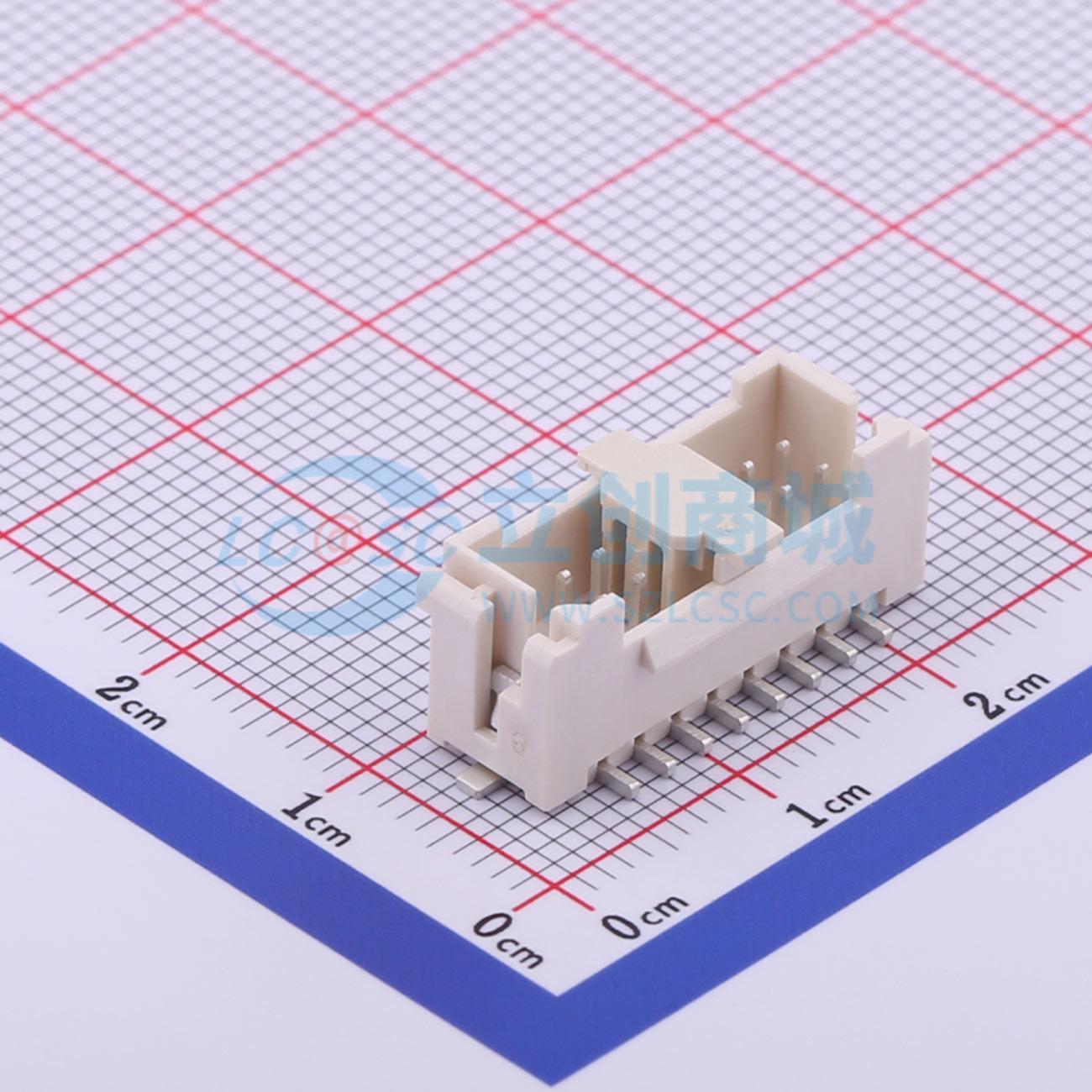

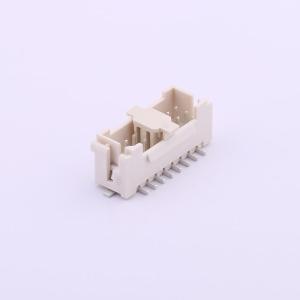

X2026WVS-2x08D-LPSW
2x8P 间距:2mm 立贴
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 带扣 配套:针座X2026WVS-2x08D-LPSW 胶壳X2026H-2x08D-N0 端子X2026T-PSN-D
- 商品型号
- X2026WVS-2x08D-LPSW
- 商品编号
- C718189
- 商品封装
- SMD,P=2mm
- 包装方式
- 编带
- 商品毛重
- 2.214克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线对板针座 | |
| 插针结构 | 2x8P | |
| 间距 | 2mm | |
| 安装方式 | 立贴 | |
| 参考系列 | - | |
| 总PIN数 | 16P | |
| 排数 | 2 | |
| 每排PIN数 | 8 |
| 属性 | 参数值 | |
|---|---|---|
| 行距 | 2mm | |
| 额定电流 | 3A | |
| 触头材质 | 黄铜 | |
| 触头镀层 | 锡 | |
| 工作温度 | -25℃~+85℃ | |
| 额定电压 | 250V | |
| 塑料材质 | LCP | |
| 阻燃等级 | UL94V-0 |
商品概述
该产品为线对板连接器，PCB布局公差为±0.05。其规格如下：
- 额定电压：250V AC/DC
- 额定电流：3A AC/DC
- 耐受电压：1000V AC/分钟
- 温度范围：-25℃ ~ +85℃
- 绝缘电阻：≥1000MΩ
- 接触电阻：≤30mΩ，环境测试后≤50mΩ 产品编号为X2026 W V S - 2x08D - LPSW，具体含义如下：
- 系列编号
- 类别：W - 晶圆式
- 焊接板角度：V - 直90°
- 焊接方式：S - SMT
- 排数 - 引脚数：2xXX - 2x02P ~ 2x30P
- 插针及特殊编号：D - 中间带锁
- 材料：LP - LCP 94V - 0
- 电镀类别：SW - 雾锡电镀
