商品参数
| 属性 | 参数值 |
|---|---|
| 商品目录 | 电源模块/电源供应器 |
| 类型 | 隔离模块 |
| 输出数 | 1 |
| 电压 - 输入(最小值) | 9V |
| 电压 - 输入(最大值) | 36V |
| 电压 - 输出 1 | 5V |
| 电流 - 输出(最大值) | 8A |
| 功率 (W) | 40 W |
| 电压 - 隔离 | 1.6 kV |
| 属性 | 参数值 |
|---|---|
| 应用 | ITE(商业) |
| 工作温度 | -40°C ~ 85°C |
| 效率 | 91% |
| 安装类型 | 通孔 |
| 封装/外壳 | 8-DIP 模块 |
| 大小 / 尺寸 | 2.00" 长 x 2.00" 宽 x 0.40" 高(50.8mm x 50.8mm x 10.2mm) |
| 特性 | 远程开/关,OCP,OVP,SCP,UVLO |
| 控制特性 | 使能,高电平有效 |
商品详情
产品特点 FEATURES
1
品牌XP Power，型号JTL4024S05，属于JTL系列隔离直流电源模块
2
额定功率40W，输出电压5V，最大输出电流8A
3
输入电压范围9-36VDC（4:1输入比例），适应宽电压输入场景
4
具备1600VDC输入输出隔离、输入到外壳1600VDC隔离，安全性能高
5
效率高达91%（系列最高可达92%），能耗低
6
支持远程开/关控制，控制特性为使能高电平有效
7
内置过流保护（OCP）、过压保护（OVP）、短路保护（SCP）、欠压锁定（UVLO）等多重保护功能
8
工作温度范围-40℃~85℃，适应极端环境
9
安装类型为通孔，封装为8-DIP模块，尺寸50.8mm×50.8mm×10.2mm，体积小巧且功率密度高
10
提供3年质保，可靠性有保障
11
支持输出电压微调功能，满足精确电压需求
12
自然冷却设计，无需额外散热设备
13
符合EN61000系列EMC和安全规范，电磁兼容性好
使用场景 APPLICATIONS
1
商业电子设备集成：为路由器、交换机、网络摄像头等商业通信设备提供稳定直流供电
2
工业自动化系统：为传感器、执行器、PLC模块等工业设备提供隔离电源，避免干扰
3
测试测量仪器：作为辅助电源，为示波器、信号发生器等测试设备提供精准电压
4
嵌入式系统开发：用于嵌入式主板、单片机系统的电源解决方案，支持远程控制
5
通信基站设备：为基站的边缘计算模块、信号处理单元提供高效供电
6
安防监控系统：为后端存储设备、视频编码模块提供可靠电源
7
消费电子研发：用于原型机开发中的电源模块测试与集成
8
轨道交通设备：为车载电子设备的低功率组件提供宽电压输入电源
9
新能源设备：为光伏逆变器的辅助电路提供稳定直流电源
注意事项 PRECAUTIONS
1
输入电压需严格控制在9-36VDC范围内，避免超出导致模块损坏
2
工作环境温度应保持在-40℃~85℃之间，避免长时间在极端温度下运行
3
安装时需遵循通孔封装的焊接规范，确保引脚连接牢固
4
使用远程开/关功能时，需确认控制信号为高电平有效，避免逻辑错误
5
尽管具备多重保护功能，仍需避免过载、过压、短路等异常情况，以延长模块寿命
6
存储环境需保持干燥，湿度控制在5-95%RH且无冷凝
7
不要私自拆卸或改装模块，以免破坏隔离性能和安全特性
8
安装时需预留足够空间，确保自然冷却效果良好
9
遵循EMC安装规范，如添加外部滤波组件以满足EN61000标准要求
10
定期检查模块表面温度，若超过60℃需排查散热或负载问题
11
维护时需断开输入电源，避免带电操作
12
模块需远离强磁场、腐蚀性气体等恶劣环境

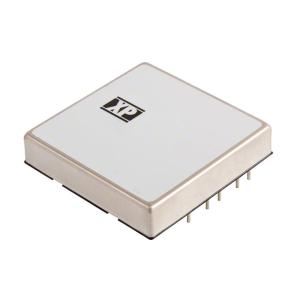

JTL4024S05
价格：￥506.51
购买数量
个
(5个/管，最小起订量1个，递增量：1)
