商品参数
| 属性 | 参数值 |
|---|---|
| 商品目录 | 电源模块/电源供应器 |
| 类型 | 隔离模块 |
| 输出数 | 1 |
| 电压 - 输入(最小值) | 9V |
| 电压 - 输入(最大值) | 36V |
| 电压 - 输出 1 | 15V |
| 电流 - 输出(最大值) | 400mA |
| 功率 (W) | 6 W |
| 属性 | 参数值 |
|---|---|
| 电压 - 隔离 | 1.5 kV |
| 应用 | ITE(商业) |
| 工作温度 | -25°C ~ 100°C(有降额) |
| 效率 | 80% |
| 安装类型 | 通孔 |
| 封装/外壳 | 24-DIP 模块,14 引线 |
| 大小 / 尺寸 | 1.25" 长 x 0.80" 宽 x 0.50" 高(31.8mm x 20.3mm x 10.2mm) |
| 特性 | OCP,SCP |
商品详情
产品特点 FEATURES
1

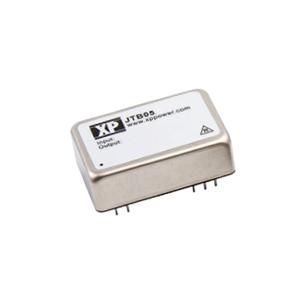

品牌XP Power，型号JTB0524S15，为单通道隔离直流电源模块，额定功率6W，输出电压15V，最大输出电流400mA
2
具备1.5kV电压隔离能力，有效隔离输入与输出电路，抑制信号干扰
3
支持宽输入电压范围（9V~36V DC），适配多种供电场景
4
内置过流保护（OCP）和短路保护（SCP）功能，短路时采用连续打嗝模式并自动恢复，提升设备可靠性
5
工作温度范围广（-25℃~100℃，有降额），可适应严苛环境使用
6
转换效率高达80%，能量损耗低，节约能源
7
采用24-DIP模块封装（14引线），安装类型为通孔，尺寸小巧（31.8mm×20.3mm×10.2mm），便于集成到设备内部
8
提供3年质保服务，品质有保障
使用场景 APPLICATIONS
1
商业ITE设备（如办公自动化设备、通信终端、测试测量仪器等）的直流电源供给
2
嵌入式系统、工业控制模块中的电源转换环节
3
对电压隔离有需求的电子电路设计，如信号处理单元、传感器接口电路
4
自动化生产线中的小型设备供电，如PLC扩展模块、数据采集器
5
户外或恶劣环境下的低功率电子设备（如环境监测传感器、便携式仪表）的电源支持
注意事项 PRECAUTIONS
1
安装时需确保通孔焊接牢固，避免引脚接触不良影响性能
2
输入电压不得超出9V~36V范围，否则可能损坏模块或连接设备
3
工作温度超过70℃时需降额使用，避免长期满负载运行导致过热
4
输出负载电流不得超过400mA最大值，防止触发过流保护或缩短寿命
5
存储环境需保持温度在-40℃~100℃之间，避免潮湿、腐蚀性气体
6
避免模块受到剧烈振动或冲击（超过30g的冲击），防止内部元件损坏
7
短路保护触发后，需排除短路故障，模块将自动恢复正常工作
8
使用过程中不得超过1.5kV隔离电压限值，确保电气安全
