商品参数
| 属性 | 参数值 |
|---|---|
| 商品目录 | 电源模块/电源供应器 |
| 类型 | 隔离模块 |
| 输出数 | 1 |
| 电压 - 输入(最小值) | 21.6V |
| 电压 - 输入(最大值) | 26.4V |
| 电压 - 输出 1 | 9V |
| 电流 - 输出(最大值) | 112mA |
| 功率 (W) | 1 W |
| 属性 | 参数值 |
|---|---|
| 电压 - 隔离 | 3 kV |
| 应用 | ITE(商业) |
| 工作温度 | -40°C ~ 85°C |
| 效率 | 75% |
| 安装类型 | 通孔 |
| 封装/外壳 | 7-SIP 模块,4 引线 |
| 大小 / 尺寸 | 0.77" 长 x 0.24" 宽 x 0.39" 高(19.5mm x 6.0mm x 10.0mm) |
| 标准编号 | 62368-1 |
商品详情
产品特点 FEATURES
1
品牌XP Power，型号IV2409SA，属于IV系列单通道隔离直流电源模块
2
额定功率1W，输出电压9V，最大输出电流112mA，直流输出特性
3
输入电压范围21.6V-26.4V，适配商业设备供电需求
4
具备3kV直流隔离能力，有效隔离输入输出电路，提升系统安全性
5
工作温度范围广，支持-40℃~85℃稳定运行，适应严苛环境
6
采用通孔安装方式，7-SIP封装（尺寸19.5mm×6.0mm×10.0mm），体积小巧便于嵌入式集成
7
效率达75%，能量转换率高，降低能耗损失
8
符合UL62368-1等安全标准，MTBF（平均无故障时间）>1.1百万小时，可靠性强
9
提供3年质保服务，售后保障完善
使用场景 APPLICATIONS
1
商业ITE设备（如办公自动化设备、商业通信终端）的辅助电源供应
2
嵌入式系统、工业控制模块中的信号隔离供电，防止干扰
3
测试测量仪器中的低功率直流供电单元
4
自动化生产线中的小型传感器、执行器供电
5
通信设备中的子模块电源隔离应用
6
户外或极端温度环境下的低功率电子设备供电（如户外监测节点）
注意事项 PRECAUTIONS
1
安装时需确认模块引脚与电路的正确对应，避免输入输出反接
2
工作时需确保环境温度在-40℃~85℃范围内，避免超温运行导致模块损坏
3
输出负载电流不得超过112mA，防止过载影响模块寿命或引发故障
4
存储时应放置在干燥、通风、无腐蚀性气体的环境中，温度范围-40℃~+125℃
5
遵循UL62368-1等安全标准进行电路设计与安装，确保用电安全
6
请勿私自拆解模块，以免破坏隔离结构或导致电击风险
7
接线操作前务必断开输入电源，防止带电操作引发安全事故
8
定期检查模块外观，若发现引脚氧化、外壳变形或烧焦迹象，应立即停止使用并更换

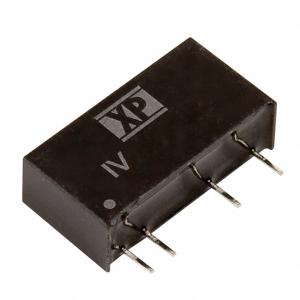

IV2409SA
价格：￥33.77
购买数量
个
(20个/管，最小起订量1个，递增量：1)
