商品参数
| 属性 | 参数值 |
|---|---|
| 商品目录 | 电源模块/电源供应器 |
| 类型 | 隔离模块 |
| 输出数 | 2 |
| 电压 - 输入(最小值) | 10.8V |
| 电压 - 输入(最大值) | 13.2V |
| 电压 - 输出 1 | 24V |
| 电流 - 输出(最大值) | 21mA,21mA |
| 功率 (W) | 1 W |
| 电压 - 隔离 | 3 kV |
| 属性 | 参数值 |
|---|---|
| 应用 | ITE(商业) |
| 工作温度 | -40°C ~ 85°C |
| 效率 | 75% |
| 安装类型 | 通孔 |
| 封装/外壳 | 7-SIP 模块,5 引线 |
| 大小 / 尺寸 | 0.76" 长 x 0.24" 宽 x 0.39" 高(19.3mm x 6.0mm x 10.0mm) |
| 电压 - 输出 2 | -24V |
| 标准编号 | 62368-1 |
商品详情
产品特点 FEATURES

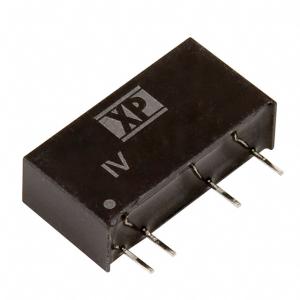

品牌：XP Power，型号：IV1224S，为双通道隔离直流电源模块
1
额定功率1W，双路输出电压分别为24V和-24V，每路最大输出电流21mA
2
输入电压范围10.8V~13.2V，隔离电压达3kV，确保电路安全隔离
3
工作温度范围-40°C~85°C，适应宽温环境
4
效率达75%，能耗较低
5
安装类型为通孔，封装为7-SIP模块，尺寸19.3mm×6.0mm×10.0mm，结构紧凑节省空间
6
符合ITE商业应用标准，安全认证包括UL60950-1等
7
平均无故障时间（MTBF）>1.1百万小时，可靠性高
8
提供3年质保服务
使用场景 APPLICATIONS
适用于多种需要稳定隔离直流供电的场景
1
商业通信设备中的信号处理模块供电
2
工业自动化控制系统的传感器或执行器电源
3
测试测量仪器的辅助电源单元
4
嵌入式系统开发中的电路原型供电
5
消费类电子设备的内部模块隔离供电
6
车载电子设备（宽温环境下的供电需求）
7
自动化设备中的低功率隔离电源应用
注意事项 PRECAUTIONS
1
安装时需确保通孔引脚连接正确，避免接错输入输出端
2
使用前检查输入电压是否在10.8V~13.2V范围内，防止超范围输入损坏模块
3
工作环境温度需控制在-40°C~85°C之间，避免极端温度影响性能
4
输出负载不得超过额定功率1W，每路电流不超过21mA，防止过载
5
避免超过3kV的隔离电压限制，确保安全使用
6
模块需在通风良好环境下工作，避免高温累积
7
维修或更换时需断电操作，防止触电或设备损坏
8
遵循安全认证标准的使用规范，不违规操作
IV1224S
价格：￥36.4
购买数量
个
(20个/管，最小起订量1个，递增量：1)
