商品参数
| 属性 | 参数值 |
|---|---|
| 商品目录 | 电源模块/电源供应器 |
| 类型 | 隔离模块 |
| 输出数 | 1 |
| 电压 - 输入(最小值) | 9V |
| 电压 - 输入(最大值) | 36V |
| 电压 - 输出 1 | 5V |
| 电流 - 输出(最大值) | 400mA |
| 功率 (W) | 2 W |
| 电压 - 隔离 | 1.5 kV |
| 属性 | 参数值 |
|---|---|
| 应用 | ITE(商业) |
| 工作温度 | -40°C ~ 95°C(有降额) |
| 效率 | 79% |
| 安装类型 | 表面贴装型 |
| 封装/外壳 | 14-SMD 模块,7 引线 |
| 大小 / 尺寸 | 0.75" 长 x 0.59" 宽 x 0.33" 高(19.1mm x 15.0mm x 8.5mm) |
| 特性 | 远程开/关,SCP |
| 认证机构 | CE,UKCA,UL |
| 标准编号 | 62368-1 |
商品详情
产品特点 FEATURES
1

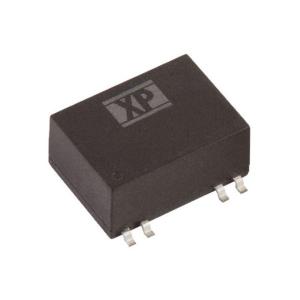

品牌XP Power，型号ISU0224S05-TR，属于ISU02系列隔离型DC-DC电源模块
2
单通道输出，输出电压5V，最大输出电流400mA，额定功率2W
3
宽输入电压范围9V~36V，支持4:1输入比例，适配多种供电场景
4
具备1.5kV DC隔离电压，有效隔离输入输出电路，提升系统安全性
5
特性包括远程开/关功能和短路保护（SCP），短路保护支持自动恢复
6
工作温度范围-40℃~95℃（需根据降额曲线调整负载），适应严苛环境
7
效率达79%，能量转换损耗低，有助于降低系统发热
8
安装类型为表面贴装型，封装为14-SMD模块（7引线），尺寸紧凑（19.1mm×15.0mm×8.5mm），节省PCB空间
9
通过CE、UKCA、UL认证，符合IEC/EN 62368-1安全标准，合规性强
10
具备低纹波噪声（50mV pk-pk），输出电压精度高，保证供电稳定性
使用场景 APPLICATIONS
1
适用于ITE（商业）设备，如嵌入式计算机系统、工业控制主板供电
2
工业自动化领域：传感器节点、PLC模块、数据采集设备的电源隔离
3
通信设备：小型路由器、交换机、无线模块的辅助电源供应
4
测试测量仪器：便携式仪表、信号发生器的内部电源模块
5
消费电子：智能家居设备、穿戴设备的电源隔离电路
6
需要输入输出电气隔离的电子系统，如医疗设备的低电压部分供电（需确认具体医疗认证）
7
汽车电子辅助设备（在输入电压兼容范围内）
注意事项 PRECAUTIONS
1
安装时需符合表面贴装工艺要求，遵循引脚连接规范（参考规格书引脚定义）
2
工作温度超过70℃时需根据降额曲线降低负载，避免性能下降或损坏
3
短路保护（SCP）为连续型且自动恢复，发生短路后无需手动复位，但需排查短路原因
4
输入输出需保持1.5kV DC隔离，避免破坏隔离特性导致安全隐患
5
EMC防护方面，静电放电（ESD）、快速瞬变脉冲群（EFT）等测试需参考规格书的外部元件建议（如添加外部电容）
6
存储温度范围为-55℃~125℃，存储时需避免潮湿环境（湿度≤95%RH非凝露）
7
使用远程开/关功能时，需确保控制信号符合规格书要求（如OFF状态需2.4kΩ电阻连接）
8
遵循EN62368-1等安全标准，避免用于超出认证范围的应用场景
9
安装前需确认输入电压范围与实际供电匹配，避免过压输入损坏模块
10
维护时需断开输入电源，避免带电操作影响模块性能或造成安全事故
ISU0224S05-TR
价格：￥126.24
购买数量
个
(200个/管，最小起订量1个，递增量：1)
