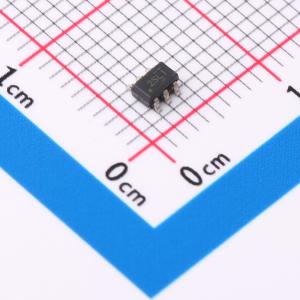

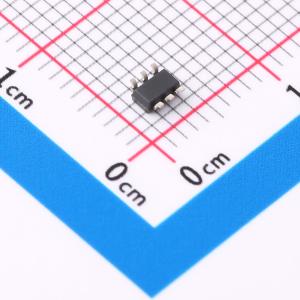

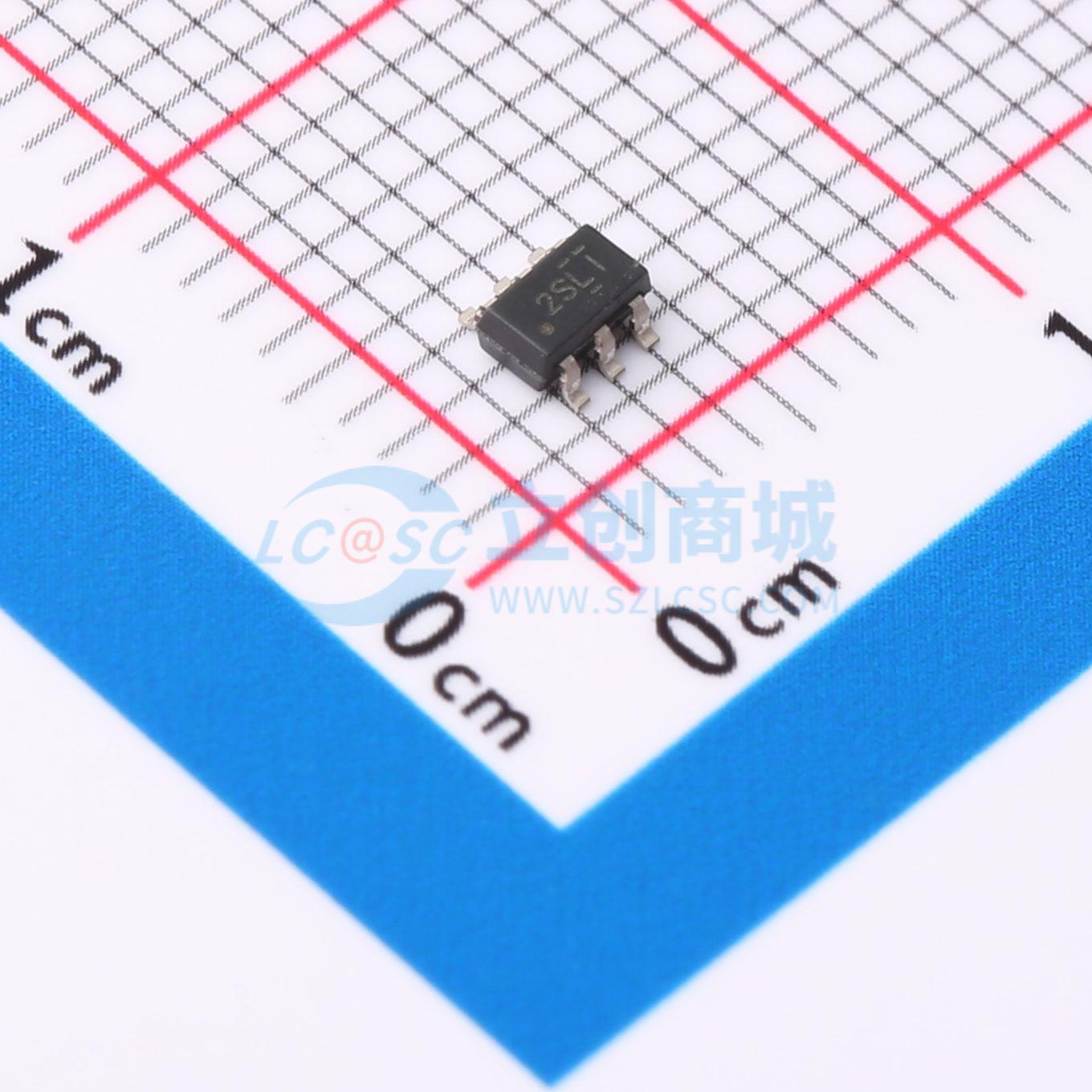

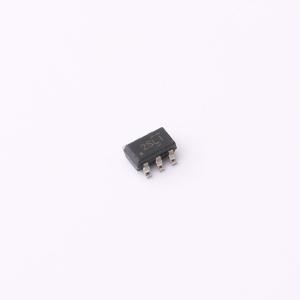

温馨提醒：图片仅供参考，商品以实物为准
REF35300QDBVR
3.25V~6V 串联 2.6uA 12ppm/℃
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- REF35 650nA 静态电流、12ppm/°C 温漂、超低功耗精密电压基准
- 品牌名称
- TI(德州仪器)
- 商品型号
- REF35300QDBVR
- 商品编号
- C6643299
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.024克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电压基准芯片 | |
| 输出类型 | 固定 | |
| 工作电压 | 3.25V~6V | |
| 输出电压 | 3V | |
| 输出电流 | 10mA |
| 属性 | 参数值 | |
|---|---|---|
| 精度 | ±0.05% | |
| 温度系数 | 12ppm/℃ | |
| 电压基准类型 | 串联 | |
| 静态电流(Iq) | 2.6uA | |
| 工作温度 | -40℃~+125℃@(Ta) |
商品概述
REF35是一系列微功耗、低漂移、高精度的串联基准器件。REF35系列的初始精度为±0.05%，典型功耗为650nA。该器件的温度系数（12ppm/°C）和长期稳定性（1000小时内40ppm）有助于提高系统的稳定性和可靠性。低功耗与高精度规格的结合，适用于各种便携式和低电流应用。
REF35可提供高达10mA的电流，噪声为3.3ppmₚ₋ₚ，负载调整率为20ppm/mA。凭借这些特性，REF35为精密传感器和12 - 16位数据转换器提供了强大的低噪声、高精度电源。
该系列器件的工作温度范围为 - 40°C至105°C，在 - 55°C至125°C范围内仍可正常工作。宽温度范围适用于工业应用。
REF35有从1.024V到5.0V的多种输出电压可选。该器件提供节省空间的6引脚SOT - 23和4引脚WCSP封装选项。有关可用的电压和封装选项，请联系当地的德州仪器销售代表。
商品特性
- 超低静态电流：650nA（典型值）
- 初始精度：±0.05%（最大值）
- 温度系数（最大值）：
- 12ppm/°C（ - 40°C至105°C，SOT23封装）
- 10ppm/°C（ - 40°C至85°C，WCSP封装）
- 输出1/f噪声（0.1Hz至10Hz）：3.3ppmₚ₋ₚ
- 具有NR引脚以降低噪声
- 具有EN引脚以降低关断电流消耗
- 长期稳定性：1000小时内40ppm
- 热滞：70ppm
- 工作温度范围： - 55°C至 + 125°C
- 输出电流： + 10mA， - 5mA
- 输入电压：V_REF + V_DO至6V
- 输出电压选项：1.024V、1.2V、1.25V、1.6V、1.8V、2.048V、2.5V、3.0V、3.3V、4.096V、5.0V
- 小尺寸6引脚SOT - 23封装
- 最小尺寸4引脚WCSP封装
应用领域
- 流量变送器
- 血糖监测仪
- 伺服驱动控制模块
- 电能质量分析仪
- 故障指示器
- 示波器
- 过程分析
- 光模块
