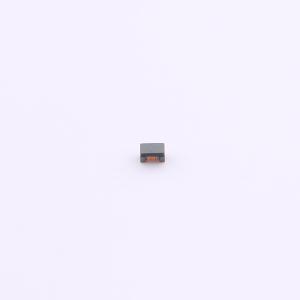

0603USB-222MLC
2 660Ω@1800MHz
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 用于超高速信号线（如USB 3.x、HDMI 2.0、HDBaseT、DisplayPort、DVI等）和高速差分信号线（如USB 2.0、IEEE1394、LVDS等）的噪声抑制。适用于USB-type C规格1.0，差分模式3 dB截止频率高达3.7 GHz；在GHz范围内，共模噪声衰减高达20 dB。
- 品牌名称
- Coilcraft(线艺)
- 商品型号
- 0603USB-222MLC
- 商品编号
- C6640492
- 商品封装
- SMD-4P,1.6x0.8mm
- 包装方式
- 编带
- 商品毛重
- 0.016克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 共模滤波器 | |
| 通道数 | 2 | |
| 电感@频率 | 150nH@100MHz | |
| 额定电流 | 500mA |
| 属性 | 参数值 | |
|---|---|---|
| 阻抗@频率 | 660Ω@1800MHz | |
| 直流电阻(DCR) | 209mΩ | |
| 工作温度 | -40℃~+85℃ |
商品特性
- 适合USB-type C规格1.0
- 高达3.7 GHz差模3 dB截止频率
- 在GHz范围高达20 dB共模噪声衰减
- 磁芯材料：铁氧体
- 环保：符合RoHS标准，无卤
- 端接：金/镍/银 - 钯 - 玻璃料
- 环境温度：-40℃至+85℃（额定电流）
- 最大部件温度：+105℃（环境温度 + 温升）
- 存储温度：元件：-40℃至+105℃；卷带包装：-40℃至+80℃
- 耐焊接热：在+260℃下最多三次40秒回流焊，循环之间部件冷却至室温
- 湿度敏感度等级（MSL）：1（在<30℃/85%相对湿度下无限期存放）
应用领域
- 超高速信号线：USB 3.x、HDMI 2.0、HDBaseT、DisplayPort、DVI等
- 高速差分信号线：USB 2.0、IEEE1394、LVDS等
