产品特点 FEATURES

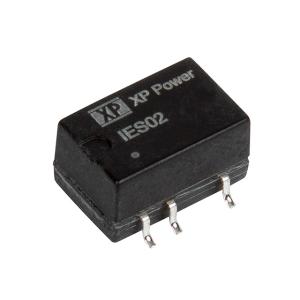

1IES0224S05是一款由XP Power品牌提供的高性能隔离模块，具有以下特点：
2高效能设计：该模块的效率高达83%，在满载条件下表现出色，有效减少能量损耗。
3强大的隔离性能：提供1.5kV的电压隔离，确保电路的安全性和稳定性，可选3kV隔离版本以满足更高要求。
4宽输入电压范围：支持21.6V至26.4V的输入电压，适应多种电源环境。
5紧凑尺寸：尺寸仅为13.2mm x 8.5mm x 7.3mm，适合空间受限的应用场景。
6连续短路保护：具备自动恢复的连续短路保护功能，增强系统可靠性。
7广泛的工作温度范围：可在-40°C至+105°C（有降额）的环境下稳定工作，适应严苛的工作条件。
8表面贴装型设计：采用SMD8封装，易于自动化生产和安装。
9高功率密度：功率密度达到41.6 W/in³，实现小体积大功率输出。
10符合多项标准认证：通过CE、UKCA、UL等国际认证，确保产品质量和安全性。
使用场景 APPLICATIONS
1IES0224S05隔离模块广泛应用于各种工业和商业领域，具体使用场景包括：
2实验室仪器：为精密测量设备提供稳定可靠的电源，确保数据准确性。
3机器人技术：在机器人控制系统中，为传感器和执行器供电，保证系统的协调运行。
4数据通信：在数据传输设备中，隔离不同电路间的电压，防止信号干扰。
5工业自动化：在PLC、变频器等自动化设备中，提供稳定的电源支持，提高生产效率。
6医疗设备：为医疗电子设备供电，确保设备安全可靠运行。
7汽车电子：在车载电子系统中，提供隔离电源，保障行车安全。
8该模块在不同工作条件下表现优异，能够有效解决分布式电源架构中的电压隔离问题，适用于模拟、数字、数据和继电器电路等多种应用场景。
注意事项 PRECAUTIONS
1在使用IES0224S05隔离模块时，需注意以下事项：
2安装要求：建议按照IPC/JEDEC J-STD-020D标准进行回流焊，峰值温度不超过245°C，持续时间不超过60秒。
3工作环境：模块应在规定的温度范围内（-40°C至+105°C）工作，避免长时间处于极端温度下。
4输入电压：确保输入电压在21.6V至26.4V之间，避免过压或欠压导致模块损坏。
5输出负载：最大输出电流为400mA，不要超过此限制，以免影响模块寿命。
6短路保护：虽然模块具有连续短路保护功能，但应尽量避免短路情况发生，以延长使用寿命。
7电磁兼容性：根据应用需求选择合适的EMI滤波器，确保符合EN55032 Class B标准。
8维护保养：定期检查模块的工作状态，如有异常应及时排查和维修。
9安全警告：操作时应注意电气安全，避免触电风险。
10存储条件：在-55°C至+125°C的环境中存储，避免潮湿和腐蚀性气体的影响。
