产品特点 FEATURES

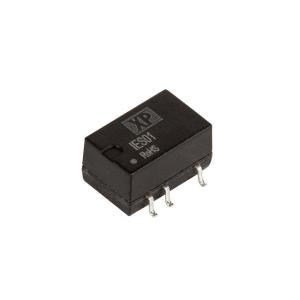

1IES0124S12是一款由XP Power品牌提供的高性能隔离模块，具有以下特点：
2- **高效率设计**：在满载条件下，效率高达83%，有效减少能量损耗，提升系统能效。
3- **宽输入电压范围**：支持21.6V至26.4V的输入电压，适应多种电源环境，增强应用灵活性。
4- **稳定输出电压**：提供稳定的12V输出电压，最大输出电流达84mA，确保电路稳定运行。
5- **高隔离电压**：具备1.5kV的隔离电压，可选3kV隔离选项，保障电气安全。
6- **紧凑封装**：采用8-SMD模块封装，尺寸仅为13.2mm x 8.5mm x 7.3mm，节省PCB空间。
7- **连续短路保护**：内置连续短路保护功能，自动恢复，提高系统可靠性。
8- **宽工作温度范围**：可在-40°C至+105°C（有降额）的环境下工作，适应严苛工业环境。
9- **认证齐全**：符合CE、UKCA和UL等国际安全标准，确保产品安全可靠。
使用场景 APPLICATIONS
1IES0124S12隔离模块广泛应用于各种需要电压隔离和转换的场景，具体包括：
2- **工业自动化**：在PLC、传感器和执行器等设备中，提供稳定可靠的电源转换。
3- **通信设备**：适用于路由器、交换机等网络设备的电源管理，确保数据传输的稳定性。
4- **医疗电子**：在监护仪、诊断设备中，实现电气隔离，保障患者和操作人员的安全。
5- **实验室仪器**：为精密测量仪器提供纯净的电源，避免干扰，保证测试精度。
6- **汽车电子**：在车载电子系统中，应对复杂多变的电压环境，确保系统稳定运行。
7该模块特别适合在分布式电源架构中使用，如模拟、数字、数据和继电器电路，能够有效解决电压兼容性和电气隔离问题，提升整体系统的性能和安全性。
注意事项 PRECAUTIONS
1在使用IES0124S12隔离模块时，需注意以下事项：
2- **安装要求**：建议按照IPC/JEDEC J-STD-020D.1推荐的焊锡曲线进行焊接，峰值温度不超过245°C，持续时间不超过60秒，以避免损坏模块。
3- **散热管理**：虽然模块采用自然对流冷却，但在高负载或高温环境下，需考虑额外的散热措施，如增加散热片或风扇，确保模块温度不超过105°C。
4- **电气连接**：正确连接输入输出端子，避免反接或短路，Pin 8应保持悬空状态。
5- **环境条件**：模块应在非凝露的环境中使用，湿度不超过95%RH，存储温度范围为-55°C至+125°C。
6- **维护保养**：定期检查模块的工作状态，如有异常应及时更换，模块享有3年保修服务。
7- **安全规范**：遵循相关安全标准和规范，如UL62368-1，确保使用安全。在进行水洗清洁时，应彻底干燥，防止水分残留导致短路。
