产品特点 FEATURES

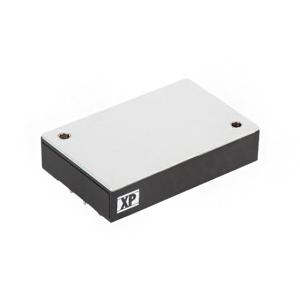

1QSC15048S24是一款由XP Power提供的高性能隔离模块，具有以下特点：
2- **宽输入电压范围**：支持18V至75V的输入电压，适用于多种电源环境。
3- **高效率**：最高可达90.5%的转换效率，有效减少能量损耗。
4- **强大的输出能力**：提供24V输出电压，最大电流达6.3A，功率高达151W，满足高功率应用需求。
5- **多重保护功能**：具备过流保护（OCP）、过温保护（OTP）和过压保护（OVP），确保设备安全运行。
6- **远程开关控制**：支持远程开/关功能，便于系统集成和控制。
7- **高隔离电压**：输入到输出的隔离电压为2.25kV，增强电气安全性。
8- **宽工作温度范围**：可在-40°C至105°C的环境下稳定工作，适应各种严苛环境。
9- **紧凑设计**：采用标准四分之一砖封装，尺寸仅为57.9mm x 36.8mm x 12.7mm，节省空间。
10- **灵活的冷却方式**：基板冷却设计，提供灵活的散热解决方案。
11- **符合多项标准**：满足EN55015和EN45545-2等国际标准，确保产品质量和可靠性。
使用场景 APPLICATIONS
1QSC15048S24广泛应用于需要高效、可靠电源转换的工业和商业领域，具体包括：
2- **工业自动化**：在PLC、伺服驱动器等设备中提供稳定的电源支持。
3- **通信设备**：适用于基站、路由器等通信基础设施，确保数据传输的稳定性。
4- **医疗设备**：为医疗仪器提供安全、可靠的电源，保障患者安全。
5- **交通运输**：在轨道交通、汽车电子等领域，承受复杂的工作环境。
6- **数据中心**：为服务器、存储设备等提供高效的电源解决方案。
7该模块能够在各种工作条件下表现出色，特别是在高温、高湿或电磁干扰较强的环境中，其卓越的性能和保护功能能够确保系统的稳定运行。
注意事项 PRECAUTIONS
1在安装、操作和维护QSC15048S24时，请注意以下事项：
2- **输入保险丝**：建议使用30A延时保险丝（24V输入）或15A延时保险丝（48V输入）以保护模块。
3- **瞬态电压抑制**：在输入端添加瞬态电压抑制二极管（如SMCJ78A）以防止浪涌电压和反向电压损坏模块。
4- **散热管理**：确保良好的散热条件，尤其是在高温环境下，可通过增加气流或使用散热片来降低模块温度。
5- **远程控制**：正确连接远程开/关引脚，避免误操作导致的意外停机。
6- **输出电压调整**：利用Trim引脚可调整输出电压±10%，根据实际需求选择合适的外部电阻。
7- **环境要求**：避免在超过105°C的环境中运行，湿度应保持在95%RH以下且非冷凝状态。
8- **定期检查**：定期检查模块的连接和工作状态，及时发现并解决潜在问题，延长模块使用寿命。
9遵循以上建议，可以确保QSC15048S24的安全、稳定运行。
