产品特点 FEATURES

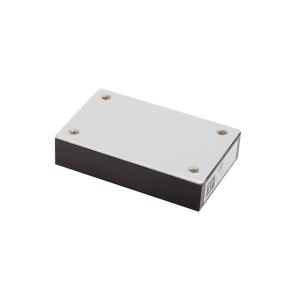

1QSB7524S12是一款高性能的隔离模块，具有以下特点：
2- 广泛的输入电压范围（9V至36V），适用于多种电源环境。
3- 高达75W的功率输出，满足高功率应用需求。
4- 输出电压稳定在12V，最大输出电流为6.25A，确保稳定供电。
5- 高效的转换效率达到86%，减少能量损耗，提高系统能效。
6- 采用8-DIP模块封装，尺寸紧凑（57.9mm x 36.8mm x 12.7mm），便于集成。
7- 内置多种保护功能，包括过压保护（OVP）、过流保护（OCP）、过温保护（OTP）和短路保护（SCP），确保安全运行。
8- 支持远程开/关控制，方便远程管理。
9- 工作温度范围宽广（-40°C至100°C），适应各种严苛环境。
10- 高隔离电压（1.5kV），增强电气安全性。
11- 具备±10%的输出电压调节范围，灵活性强。
12- 纹波与噪声低至150mV pk-pk，提供干净的电源输出。
13- 采用Pi网络输入滤波器，有效抑制电磁干扰。
14- 提供3年质保，品质可靠。
使用场景 APPLICATIONS
1QSB7524S12隔离模块广泛应用于工业和商业领域，具体使用场景包括：
2- 工业自动化设备：如PLC、传感器和执行器的电源供应，确保稳定可靠的电力支持。
3- 通信设备：用于基站、路由器等通信设备的内部电源模块，保障信号传输的稳定性。
4- 医疗设备：适用于监护仪、影像设备等医疗仪器的电源系统，确保设备的安全性和可靠性。
5- 数据中心：作为服务器、存储设备的备用电源，提高系统的整体稳定性。
6- 汽车电子：用于车载电子系统的电源转换，适应车辆内部的复杂电气环境。
7- 实验室设备：为精密仪器提供稳定的电源，保证实验数据的准确性。
8该模块在不同工作条件下表现优异，能够有效解决特定工业或电子系统中的电源问题，提升系统的整体性能。
注意事项 PRECAUTIONS
1在使用QSB7524S12隔离模块时，需注意以下事项：
2- 安装要求：模块应安装在通风良好的环境中，避免高温和潮湿，确保散热效果。
3- 操作提示：使用前请检查输入电压是否在规定范围内（9V至36V），避免因电压异常导致模块损坏。
4- 维护保养：定期检查模块的工作状态，如有异常应及时停机检查，避免长时间超负荷运行。
5- 安全使用：模块具备多种保护功能，但在极端情况下仍需人工干预，确保安全。
6- 环境要求：工作温度范围为-40°C至100°C，存储温度范围为-55°C至105°C，湿度不超过90%（非凝结）。
7- 远程控制：正确连接远程开/关控制线路，避免误操作。
8- 散热设计：模块采用底板冷却方式，需确保底板与散热器的良好接触，以提高散热效率。
9- 电磁兼容：模块符合EN55022等标准，但在敏感环境中仍需采取额外的EMC措施。
10- 常见问题预防：定期清洁模块表面灰尘，防止灰尘积累影响散热和绝缘性能。
