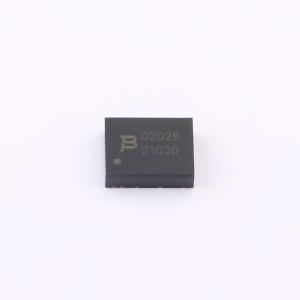

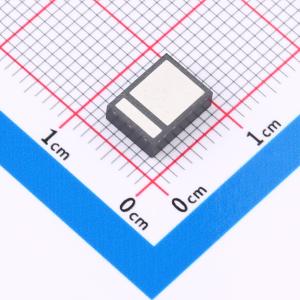

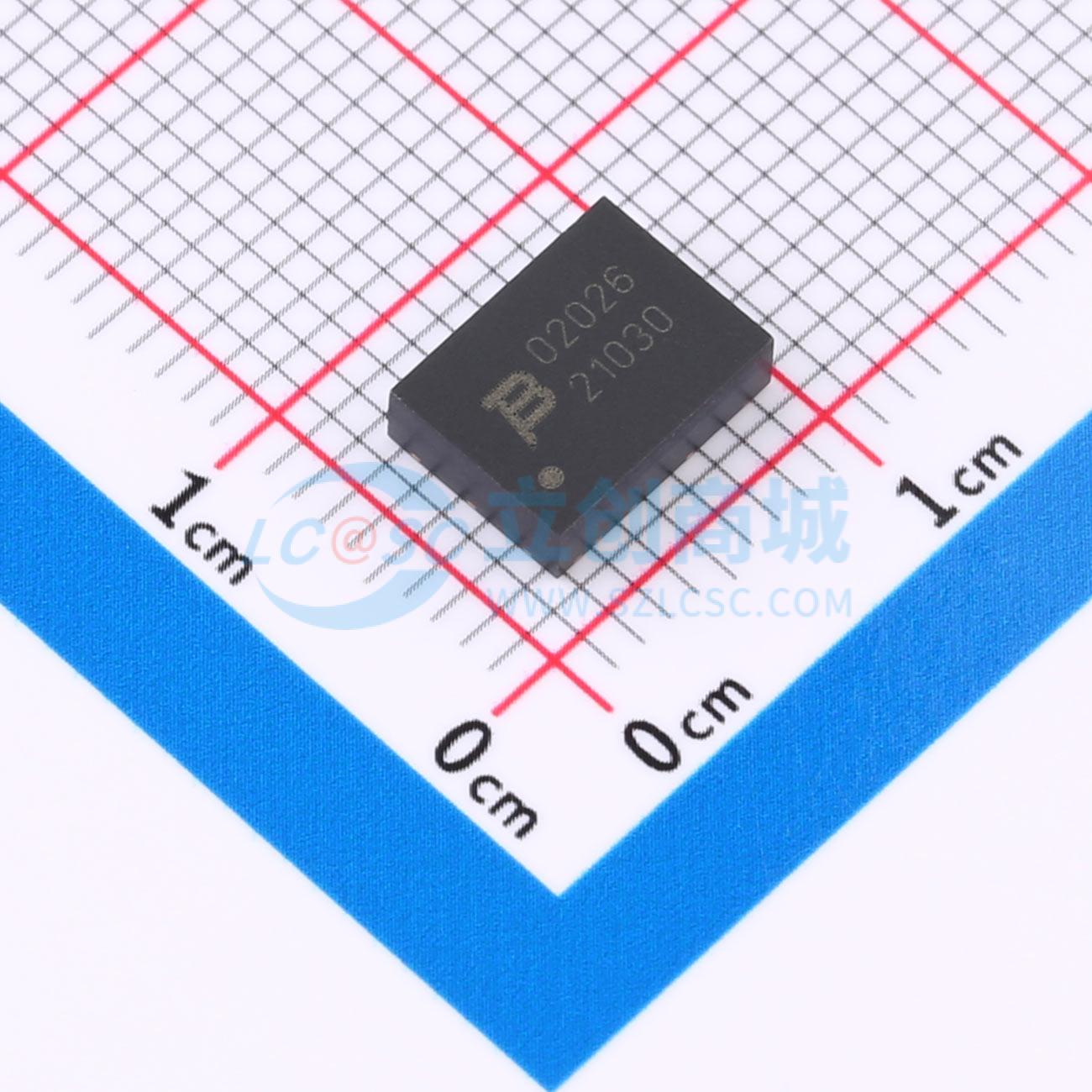

温馨提醒：图片仅供参考，商品以实物为准
PTVS2-026C-H
2kA 8/20μs 浪涌能力双向 TVS 二极管
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 设计用于高功率直流母线钳位应用，提供双向端口保护，耐受电压额定值为 22 至 86 V，符合 RoHS 标准且无卤，满足 IEC 61000-4-5 8/20 μs 电流浪涌要求。
- 品牌名称
- BOURNS
- 商品型号
- PTVS2-026C-H
- 商品编号
- C6630090
- 商品封装
- DFN-2(6x8)
- 包装方式
- 编带
- 商品毛重
- 0.39克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 26V | |
| 钳位电压 | 30V | |
| 峰值脉冲电流(Ipp) | 2kA@8/20us | |
| 击穿电压 | 28V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 10uA | |
| 工作温度 | -55℃~+125℃ | |
| 防护等级 | IEC 61000-4-5 | |
| 类型 | TVS | |
| Cj-结电容 | 3000pF |
商品概述
PTVS2-xxxC-H 高电流双向 TVS 二极管专为高功率直流母线钳位应用而设计。这些器件提供双向端口保护，额定耐受电压为 22 至 86 V。器件符合 RoHS 标准且无卤，旨在满足 IEC 61000-4-5 8/20 μs 电流浪涌要求。
商品特性
- 2 kA、8/20 μs 浪涌能力
- 重复耐受电压：22 至 86 V
- 双向 TVS
- 浪涌下钳位电压低
- 宽温度范围性能优异
- 表面贴装 DFN 封装
- 符合 RoHS 标准且无卤
应用领域
- 防护雷击、电感和瞬态浪涌至额定限值
- 外露的以太网供电 (PoE) 端口
- 小基站、远程射频单元 (RRU) 和基带单元 (BBU)
- 高功率直流母线保护
- 直流电源线保护
