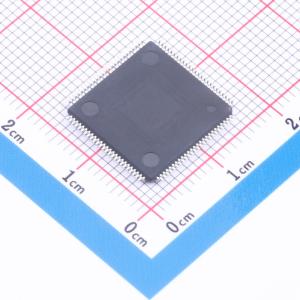

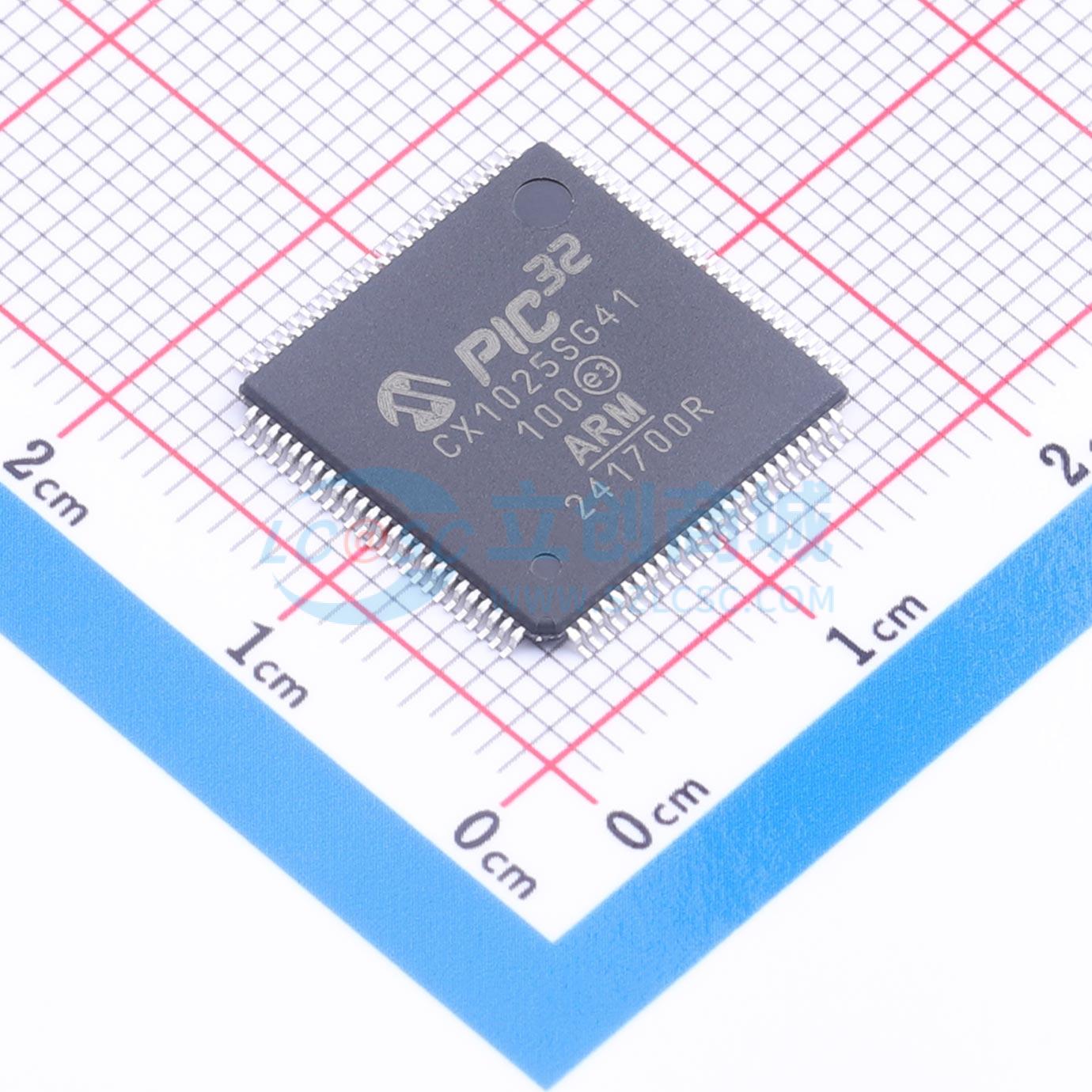

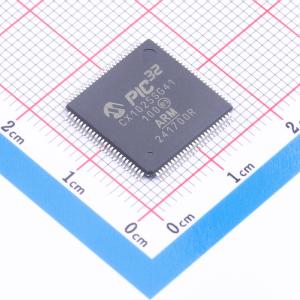

PIC32CX1025SG41100T-I/E5X

该微控制器集成了1 MB闪存和256 KB SRAM，可选配硬件安全模块，支持加密功能，配备1 MSPS 12位ADC、QSPI、USB、以太网和PTC。其工作条件为1.71V至3.63V，温度范围-40°C至+85°C时运行频率可达120 MHz，温度范围-40°C至+125°C时运行频率为100 MHz。核心采用运行频率高达120 MHz的Arm Cortex-M4F CPU，具备4 KB指令和数据缓存、8区内存保护单元、浮点单元及嵌入式跟踪模块。存储器系统支持带ECC和双区读写的自编程闪存、带ECC选项的SRAM、紧耦合内存以及可在备份模式下保留的额外SRAM。提供多种低功耗模式、睡眠唤醒外设和嵌入式降压/LDO稳压器。拥有多达99个可编程I/O引脚。安全特性包括支持多种模式的256位AES加密引擎、真随机数生成器、公钥加密控制器、基于SHA的完整性检查模块，以及可选的硬件安全模块，支持安全启动、安全更新、X.509证书处理和多种加密算法（如ECDSA、RSA）。外设丰富，包括事件系统、八个可配置为USART/I2C/SPI等的串行通信接口、多个定时器/计数器、RTC、看门狗、CRC、I2S、位置解码器、频率计、可配置定制逻辑、双通道12位1 Msps ADC和DAC、模拟比较器、并行捕获控制器以及支持自电容和互电容触控的PTC。高性能外设包含32通道DMA控制器、两个SD/MMC主机控制器、一个支持XIP的QSPI、一个带专用DMA和IEEE 1588支持的以太网MAC以及两个支持CAN-FD的CAN控制器。

• 工作条件：1.71V至3.63V，-40°C至+85°C时运行频率达120 MHz；-40°C至+125°C时运行频率达100 MHz。
• 核心：Arm Cortex-M4F CPU，运行频率高达120 MHz，提供403 CoreMark性能，集成4 KB指令/数据缓存、8区内存保护单元、浮点单元及嵌入式跟踪模块。
• 存储器：1 MB带ECC和双区读写支持的自编程闪存；256 KB SRAM主内存（其中128 KB可选ECC）；高达4 KB紧耦合内存；8 KB可在备份模式下保留的额外SRAM；八个32位备份寄存器。
• 低功耗与电源管理：支持空闲、待机、休眠、备份和关闭等多种睡眠模式；睡眠唤醒外设；电池备份支持；嵌入式降压/LDO稳压器支持动态选择。
• I/O：多达99个可编程I/O引脚。
• 安全与加密：集成支持ECB、CBC、CFB、OFB、CTR等模式的256位AES加密引擎；真随机数生成器；公钥加密控制器及经典公钥加密库，支持RSA、DSA和椭圆曲线加密；基于SHA1、SHA224、SHA256的完整性检查模块；提供针对芯片擦除、引导区编程和调试访问的永久保护，支持可选的不可变引导区。
• 可选硬件安全模块：支持安全启动（验证主机代码镜像和签名）和安全更新（安全密钥存储和镜像解密）；支持X.509证书存储、解析、验证和撤销；集成高速SHA256、HMAC和AES-CMAC引擎；支持P224、P256、P384、SECP256K1及256位Brainpool椭圆曲线的ECDSA签名/验证和ECDH密钥协商；支持RSA 2048签名/验证、3072验证、1024加密/解密；支持256位对称密钥和2048位RSA密钥的生成与派生；集成NIST SP800-90随机数生成器。
• 外设：32通道事件系统；八个可配置为USART（支持ISO7816、LIN、RS485）、I2C（高达3.4 MHz）或SPI的串行通信接口；八个16位定时器/计数器（可配置为16位、8位或32位）；两个24位和三个16位带扩展功能的控制定时器/计数器，支持PWM生成、故障保护和死区控制；32位实时计数器；多达5个带防拆检测和去抖滤波的唤醒引脚；带窗口模式的看门狗定时器；CRC-32生成器；一个两通道I2S接口；位置解码器；频率计；四个可配置定制逻辑模块。
• 模拟外设：双通道12位1 Msps ADC，每通道多达16路输入，支持差分和单端模式，具备自动偏移/增益补偿，硬件过采样和抽取支持13至16位分辨率；双通道12位1 Msps DAC；两个带窗口比较功能的模拟比较器；并行捕获控制器（高达14位宽）。
• 触摸控制：外设触摸控制器，支持电容式触摸按钮、滑条和滚轮，触摸唤醒功能，多达32个自电容和256个互电容通道。
• 高性能外设：32通道直接内存访问控制器，内置CRC生成/监控硬件支持；两个SD/MMC主机控制器，支持高达50 MHz操作，兼容SD/SDHC 3.01、SDIO 3.0和MMC 4.51规范；一个支持就地执行和专用AHB内存区的四线SPI接口；一个以太网MAC，支持10/100 Mbps、专用DMA、IEEE 1588 PTP、时间戳单元、IEEE802.3AZ能效以及局域网唤醒；两个控制器局域网，支持CAN 2.0A/B和CAN-FD。
• 连接性：一个全速（12 Mbps）通用串行总线接口。
