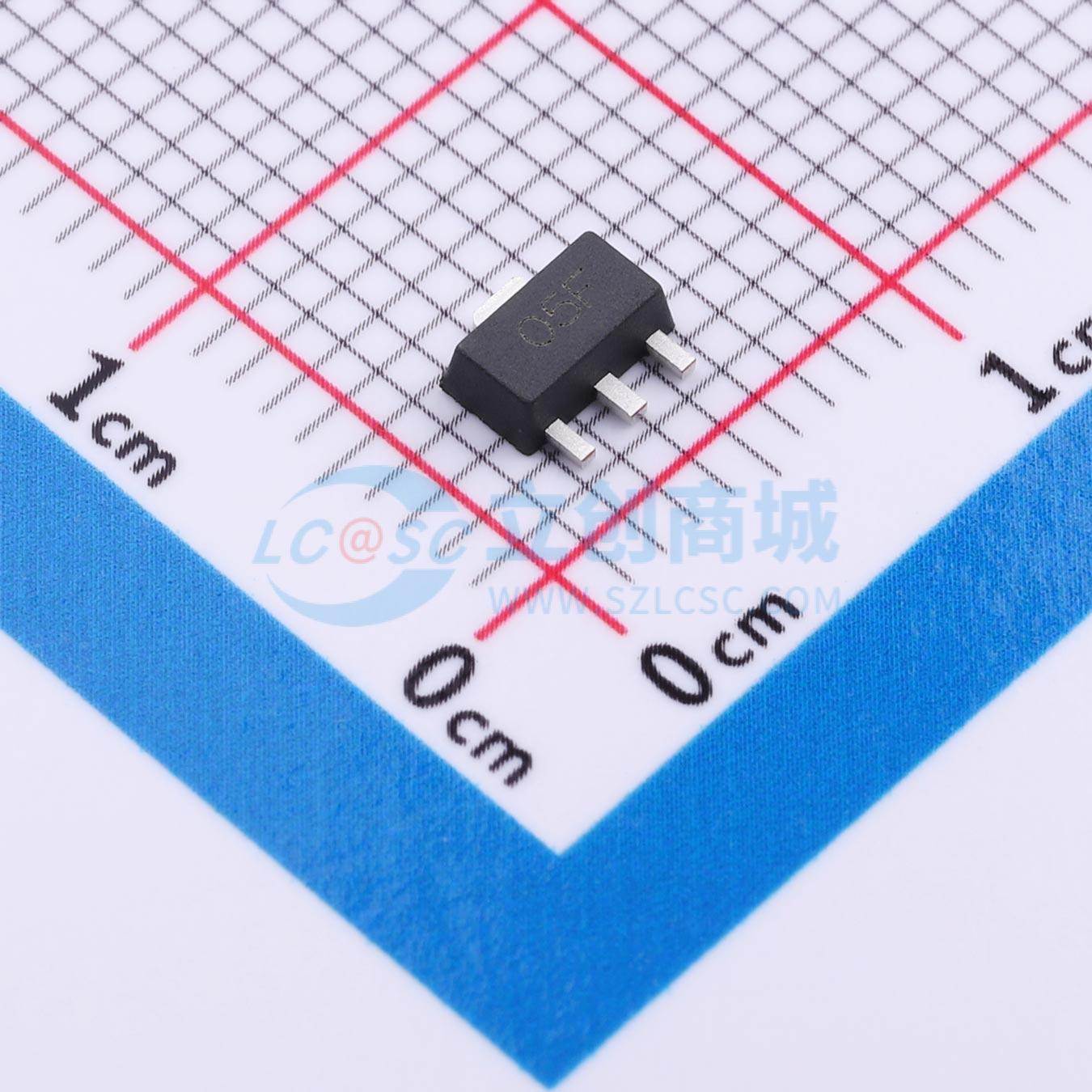

温馨提醒：图片仅供参考，商品以实物为准
GALI-5F+
表面贴装单片放大器，DC - 4 GHz
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是一款提供高动态范围的宽带放大器，批次间性能可重复，采用SOT-89封装。使用专利的瞬态保护达林顿配置，采用InGaP HBT技术制造。在85℃外壳温度下，预期平均无故障工作时间（MTTF）为8000年，设计用于承受静电放电（ESD）和电源开启瞬态。
- 品牌名称
- Mini-Circuits
- 商品型号
- GALI-5F+
- 商品编号
- C6626617
- 商品封装
- SOT-89
- 包装方式
- 编带
- 商品毛重
- 0.83克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RF放大器 | |
| 频率 | 0Hz~4GHz | |
| 增益 | 15.1dB | |
| 噪声系数 | 3.5dB | |
| 工作电压 | 3.9V~4.9V | |
| 工作电流 | 50mA |
| 属性 | 参数值 | |
|---|---|---|
| P1dB | 15.7dBm | |
| 工作温度 | -45℃~+85℃ | |
| 输入回波损耗 | 21dB | |
| 输出回波损耗 | 15.5dB | |
| IP3 | 31.5dBm | |
| 功能特性 | - |
商品概述
Gali - 5F+（符合RoHS标准）是一款提供高动态范围的宽带放大器。它在批次间具有可重复的性能，并封装在SOT - 89封装中。它采用获得专利的瞬态保护达林顿配置，并使用InGaP HBT技术制造。在85℃外壳温度下，预计平均无故障工作时间为8000年。Gali - 5F+设计用于承受ESD和电源开启瞬态。
商品特性
- InGaP HBT微波放大器
- 微型SOT - 89封装
- 内部匹配至50欧姆
- 频率范围，直流至4 GHz
- 输出功率，典型值15.7 dBm
- 出色的散热封装，金属底部外露
- 低热阻，高可靠性
- 可水清洗
- 受美国专利6,943,629保护
应用领域
- 蜂窝PCS通信接收器和发射器
