产品特点 FEATURES

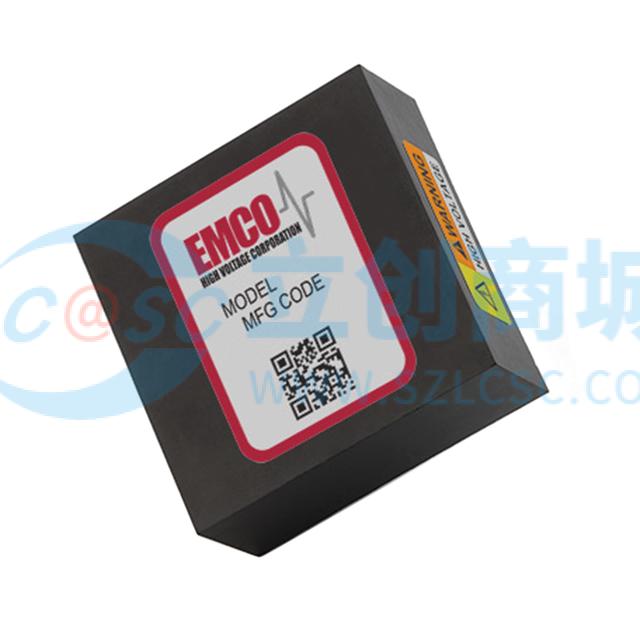

1G50高电压隔离模块具有以下核心特性：
2- **高电压输出**：提供高达5000V的输出电压，适用于需要高电压的应用场景。
3- **比例输出**：输出电压与输入电压成正比，线性范围从约0.7V开始，确保了稳定和可预测的性能。
4- **低启动电压**：仅需0.7VDC即可启动，适应更广泛的输入电压范围。
5- **输入输出隔离**：3.5kV的隔离电压保证了安全性和可靠性。
6- **双输出模型**：通过中心抽头引脚接地，可以提供正负双输出，增加了应用灵活性。
7- **无最小负载要求**：在各种负载条件下都能稳定工作，简化了设计和使用。
8- **低纹波和噪声**：采用优秀的滤波技术和低噪声准正弦波振荡器，确保输出干净，EMI/RFI低。
9- **紧凑设计**：尺寸为38.1mm x 38.1mm x 16.0mm，易于集成到各种设备中。
10- **长寿命**：平均无故障时间（MTBF）达2.29百万小时，提供了长期的可靠性和稳定性。
使用场景 APPLICATIONS
1G50高电压隔离模块广泛应用于多个领域，具体包括：
2- **质谱分析**：提供必要的高电压以实现离子化过程，提高分析精度。
3- **静电夹具**：用于半导体制造中的晶圆固定，确保加工过程的稳定性和安全性。
4- **电泳**：在生物医学领域，用于分离和分析生物分子，如DNA和蛋白质。
5- **电容器充电**：快速、高效地为高压电容器充电，满足脉冲电源需求。
6- **粒子计数器**：在环境监测和工业控制中，用于检测和计数微小颗粒。
7- **点火/火花**：在汽车和工业设备中，提供高电压以实现可靠点火。
8- **维持离子泵**：在真空系统中，维持稳定的离子流，确保系统正常运行。
9该模块在-10°C至60°C的工作温度范围内表现优异，适用于各种严苛的工作环境。
注意事项 PRECAUTIONS
1在使用G50高电压隔离模块时，应注意以下事项：
2- **热管理**：在最大功率输出时，需采取适当的散热措施，以保持安全的外壳温度。
3- **输出电压调节**：在轻载或空载条件下，应适当降低输入电压，避免超过最大额定输出电压。
4- **外部放电**：G40、G50和G60型号没有内部泄放电阻，需在外部提供放电路径，以安全释放输出电容器的电荷。
5- **极性选择**：用户可根据需要选择输出极性，中心抽头引脚接地时可获得正负双输出。
6- **安全操作**：操作时应遵守相关安全标准，如UL IEC/UL/CSA/EN 62368，确保人员和设备安全。
7- **环境条件**：存储温度范围为-25°C至90°C，湿度不超过95%RH（非冷凝），以延长模块寿命。
8- **接地要求**：外壳接地端子必须连接到地，但外壳地不与输入负极相连，需正确处理接地问题。
