温馨提醒：图片仅供参考，商品以实物为准

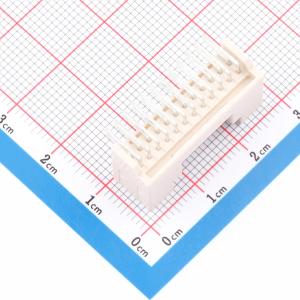

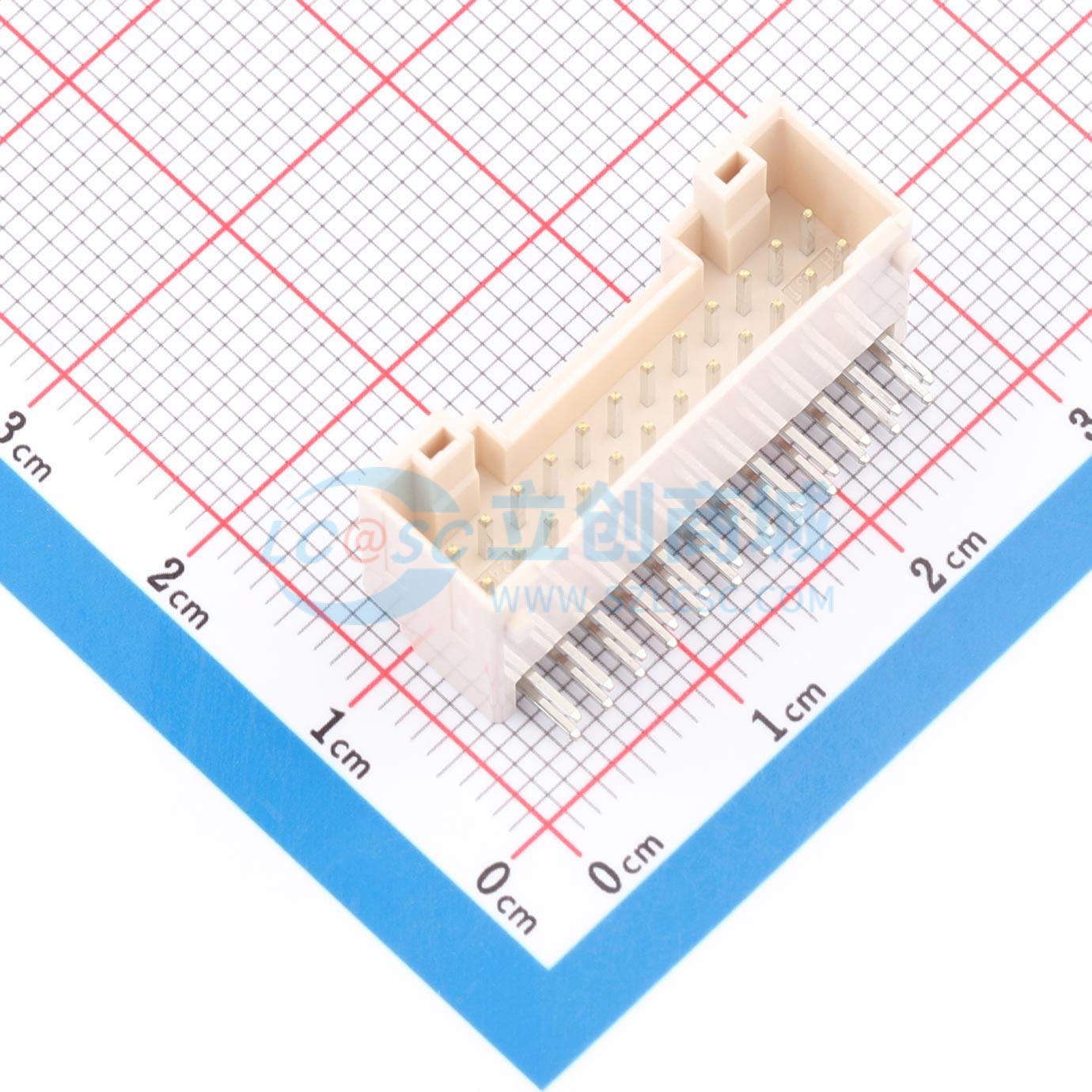

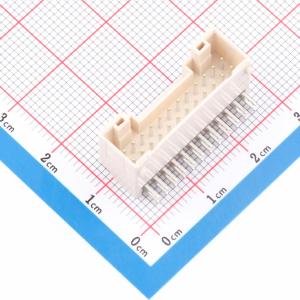

S24B-PUDSS-1(LF)(SN)
2x12P 间距:2mm 弯插 系列:PUD
- 品牌名称
- JST
- 商品型号
- S24B-PUDSS-1(LF)(SN)
- 商品编号
- C717319
- 商品封装
- 弯插,P=2mm
- 包装方式
- 袋装
- 商品毛重
- 1.42克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线对板针座 | |
| 插针结构 | 2x12P | |
| 间距 | 2mm | |
| 安装方式 | 弯插 | |
| 参考系列 | PUD | |
| 总PIN数 | 24P | |
| 排数 | 2 | |
| 每排PIN数 | 12 | |
| 行距 | 2mm | |
| 额定电流 | 3A | |
| 触头材质 | 铜合金 |
| 属性 | 参数值 | |
|---|---|---|
| 触头镀层 | 锡 | |
| 工作温度 | -25℃~+85℃ | |
| 额定电压 | 250V | |
| 塑料材质 | 玻纤增强PA66 | |
| 阻燃等级 | UL94V-0 | |
| 附加特征 | 带柱 | |
| 颜色 | 白色 | |
| Z轴-板上高度 | 8.5mm | |
| X轴-板上底边长度(间距线) | 26mm | |
| Y轴-板上底边宽度 | 12.7mm |
商品概述
这是一款间距为2.0mm的双列线对板连接器，具备强力锁定机制。它能在实现低插入力的同时，提供稳定的抗振动和抗撬接触性能。除锁定片结构外，连接器外壳和插头完美对齐，便于实现高精度的电路板安装设计。
商品特性
- 高可靠性触点
- 操作简便
- 安全锁定机制
- 带有定位凸台的插头，可用于极化
- 适用于通孔回流焊规格的加强片（仅适用于带SMT触点的侧面插入式插头）
