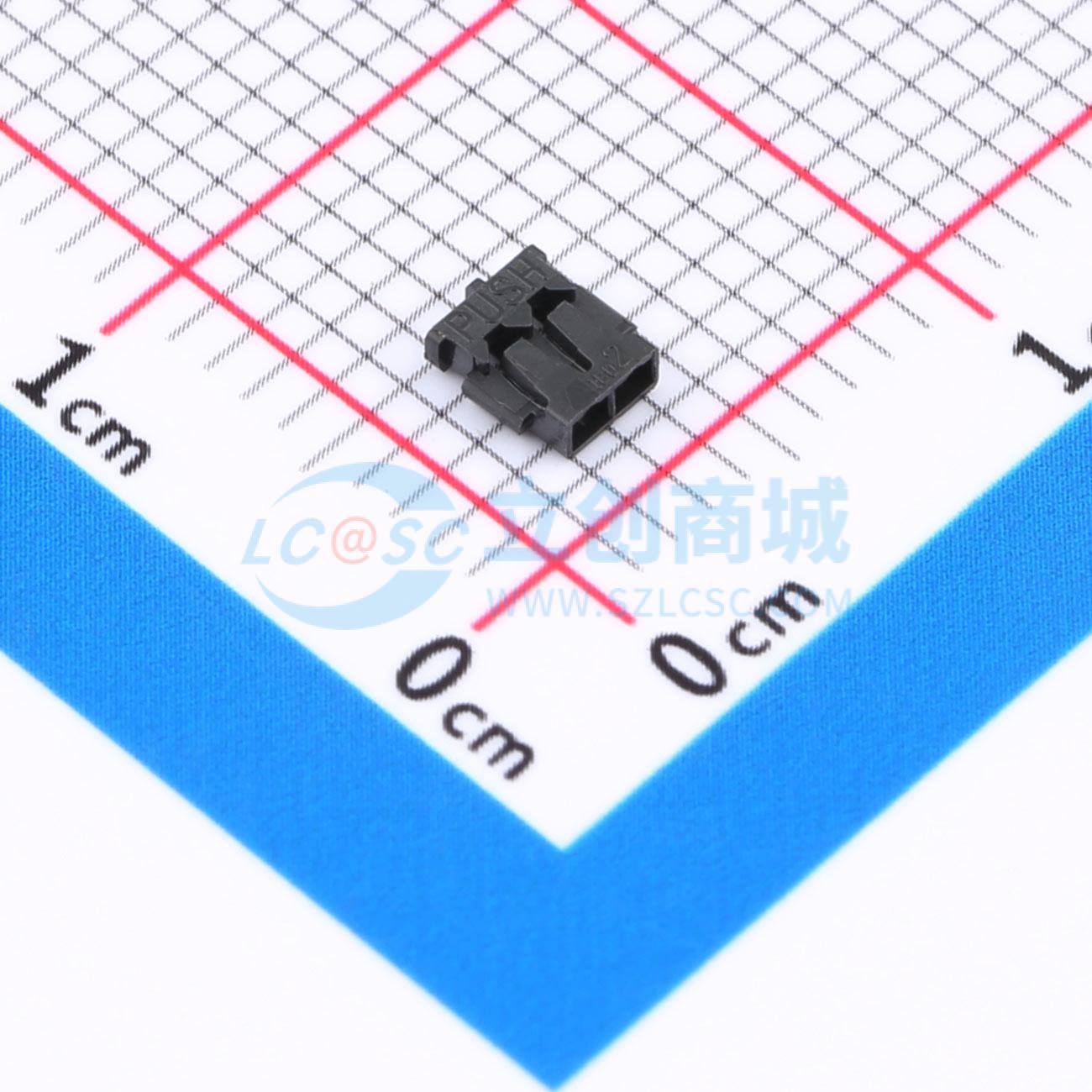

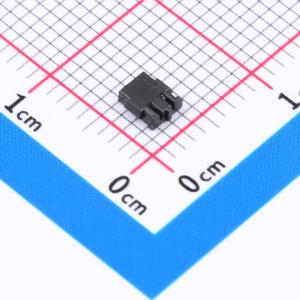

ACHR-02V-K
1x2P 1.2mm
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是紧凑型、薄型的产品,高度为 1.4 mm,宽度为 4.3 mm,是间距为 1.2 mm 的线对板连接器。顶部进线、侧面馈电,用于直流电源,适配贴片机吸嘴。
- 品牌名称
- JST
- 商品型号
- ACHR-02V-K
- 商品编号
- C717163
- 商品封装
- P=1.2mm
- 包装方式
- 袋装
- 商品毛重
- 0.023克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 胶壳(线对板/线对线) | |
| 插孔结构 | 1x2P | |
| 间距 | 1.2mm | |
| 参考系列 | ACH | |
| 行距 | - | |
| 排数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 每排PIN数 | 2 | |
| 颜色 | 黑色 | |
| 是否带锁扣 | 不带锁扣 | |
| 是否带翅 | 不带翅 | |
| 阻燃等级 | UL94V-0 | |
| 工作温度 | -25℃~+85℃ |
商品概述
这款ACH连接器为紧凑型薄型连接器，高度为1.4 mm，宽度为4.3 mm，是间距为1.2 mm的线对板连接器。它为顶部进线、侧面馈电类型，是用于直流电源的连接器，适用于贴片机吸嘴。
商品特性
- 额定电流：1至3路/2 A交流/直流（AWG #28）；4、5路/1.5 A交流/直流（AWG #28）
- 额定电压：50 V交流、直流
- 温度范围：-25°C至+85°C（包括通电时的温升）
- 接触电阻：初始值/最大10 mΩ；环境测试后/最大20 mΩ
- 绝缘电阻：最小100 MΩ
- 耐受电压：500 V交流/分钟
- 适用电线：导体尺寸/AWG #32至#28；绝缘外径/0.38至0.63 mm
