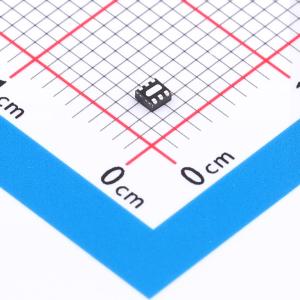

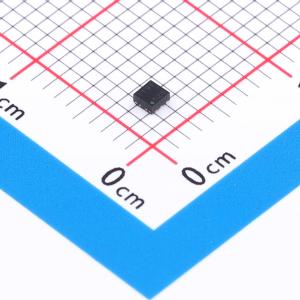

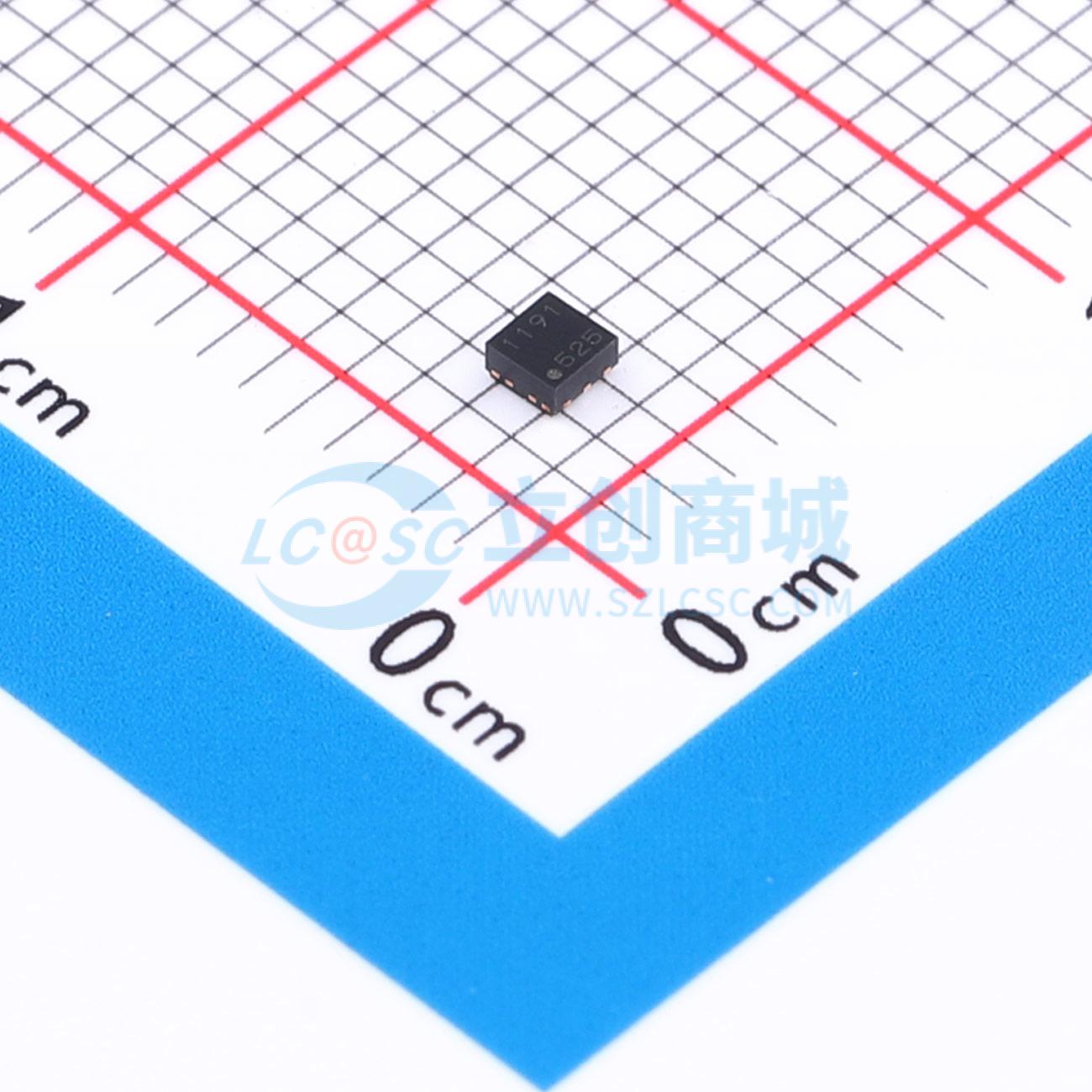

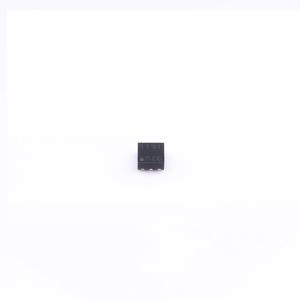

温馨提醒：图片仅供参考，商品以实物为准

NT1191GEAE3S

GNSS宽带低噪声放大器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: NT1191是一款适用于多GNSS接收器的宽带低噪声放大器（LNA）。该LNA具有良好的增益平坦度和低噪声系数（NF），支持从1.5 V到5.5 V的宽范围供电电压。集成的ESD保护装置和备用功能有助于降低电流消耗。工作温度范围为-40至+105°C。
品牌名称: Nisshinbo
商品型号: NT1191GEAE3S
商品编号: C6622457
商品封装: DFN1616-6
包装方式: 编带
商品毛重: 0.049克(g)

商品概述

NT1191是一款用于多全球导航卫星系统（GNSS）接收器应用的GNSS宽带低噪声放大器（LNA）。该LNA在1164 MHz至1610 MHz的整个GNSS频段内具有良好的增益平坦度和低噪声系数（NF）。它支持1.5 V至5.5 V的宽电源电压范围。待机功能有助于降低电流消耗。每个端口集成的静电放电（ESD）保护器件具有出色的ESD鲁棒性。工作温度范围为-40至+105 ℃。仅需一个外部输入匹配电感器。封装尺寸为1.6×1.6 mm，具有可焊侧翼，适用于自动光学检测（AOI）。

商品特性

频率范围：1164 MHz至1610 MHz
电源电压：1.5 V至5.5 V（典型值3.3 V）
电流消耗：典型值5.5 mA
增益：典型值17.5 dB
ω∪1/2/5/6频段噪声系数：典型值0.75 dB
ω∪1/2/5/6频段1 dB压缩点输入功率：典型值-10 dBm
ω∪1/2/5/6频段三阶交调截点：典型值0 dBm
具备待机功能
封装尺寸：典型值1.6×1.6×0.78 mm
符合RoHS标准且无卤素，湿敏等级1级

应用领域

GNSS（GPS、GLONASS、Galileo、BeiDou等）接收器应用
用于高精度定位的多GNSS应用
有源天线、汽车导航、行车记录仪
GNSS追踪器、无人机

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	RF放大器
	频率	1.164GHz~1.61GHz
	增益	19dB

	属性	参数值
	噪声系数	0.75dB
	工作电压	1.5V~5.5V
	工作电流	5.5mA
