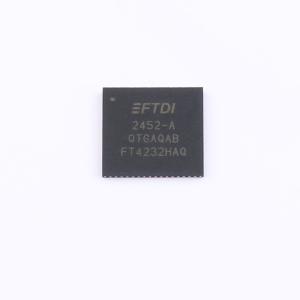

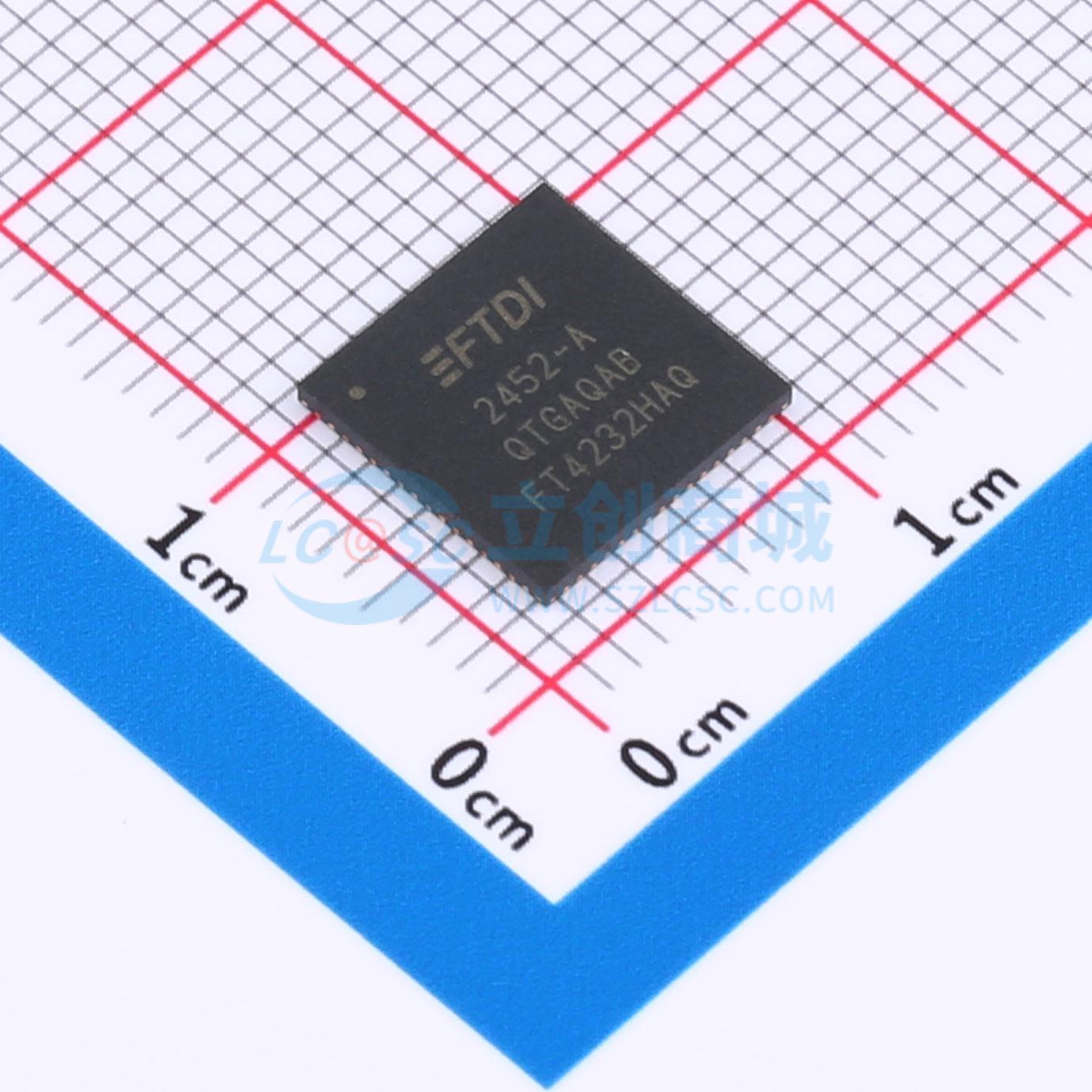

FT4232HAQ-TRAY

FT4232HA是FTDI的第五代USB设备。它是一款USB 2.0高速（480Mb/s）到UART/MPSSE的IC，符合AEC温度等级2的汽车标准。该设备具有四个UART，其中两个可以选择独立配置MPSSE引擎。这使得FT4232HA可以作为两个UART/BitBang端口加上两个用于模拟JTAG、SPI、I2C、Bit-bang或其他同步串行模式的MPSSE引擎运行。

FT4232HA具有以下高级特性：

• 单芯片USB转四串口，支持多种配置。
• 芯片上处理整个USB协议。无需特定的USB固件编程。
• 兼容USB 2.0高速（480Mbits/秒）和全速（12Mbits/秒）。
• 通道A和通道B上有两个多协议同步串行引擎（MPSSE），简化了同步串行协议（USB转JTAG、I2C、SPI或位操作）的设计。
• 独立波特率生成器。
• RS232/RS422/RS485 UART传输数据速率可达12Mbaud。（RS232数据速率受限于外部电平转换器）。
• FTDI免费提供的虚拟串口（VCP）和直接驱动程序（D2XX）在大多数情况下消除了开发USB驱动程序的需求。
• 可以通过LED和外部74HC595移位寄存器添加可选的流量TX/RX指示灯。
• 可调节接收缓冲区超时时间。
• 通过PWREN#、SUSPEND#和RI#引脚支持USB挂起和恢复条件。
• 支持FT232R/FT-X风格的异步串行UART接口选项，具有完整的硬件握手和调制解调器接口信号。
• 完全辅助的硬件或X-On / X-Off软件握手。
• UART接口支持7/8位数据、1/2停止位以及奇校验/偶校验/标记/空格/无校验。
• 通过外部EEPROM使用TXDEN引脚为RS485串行应用提供自动发送使能控制。
• 通过USB接口在外部EEPROM中可配置的操作配置模式和USB描述符字符串。
• 低工作电流和USB挂起电流。
• 可配置的I/O驱动强度（4、8、12或16mA）和摆率。
• 支持总线供电、自供电和高功率总线供电的USB配置。
• UHCI/OHCI/EHCI/xHCI主机控制器兼容。
• USB批量数据传输模式（高速模式下512字节包）。
• 提供专门用于USB转SPI和USB转I2C应用的Windows DLL。
• +3.3V单电源工作电压范围。+3.3V I/O接口（+5V耐压）。
• 高度集成设计包括+1.2V LDO稳压器用于VCORE、集成POR功能和片上时钟倍频PLL（12MHz – 480MHz）。
• 扩展的工作温度范围-40℃至105℃，符合AEC温度等级2。
• 采用紧凑的无铅64 Pin QFN封装（符合RoHS标准）。
• FT4232HA I/O的ESD保护：人体模型（HBM）±2kV，机器模型（MM）±200V，充电设备模型（CDM）±500V，无闩锁。
