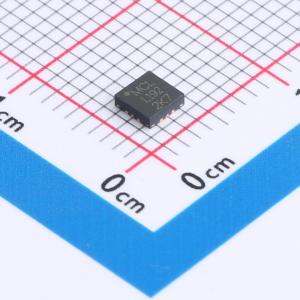

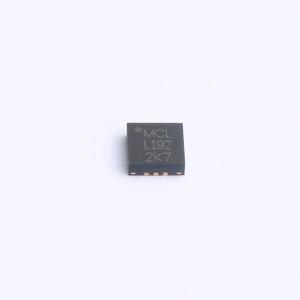

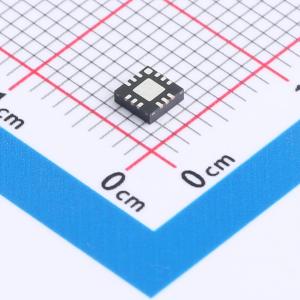

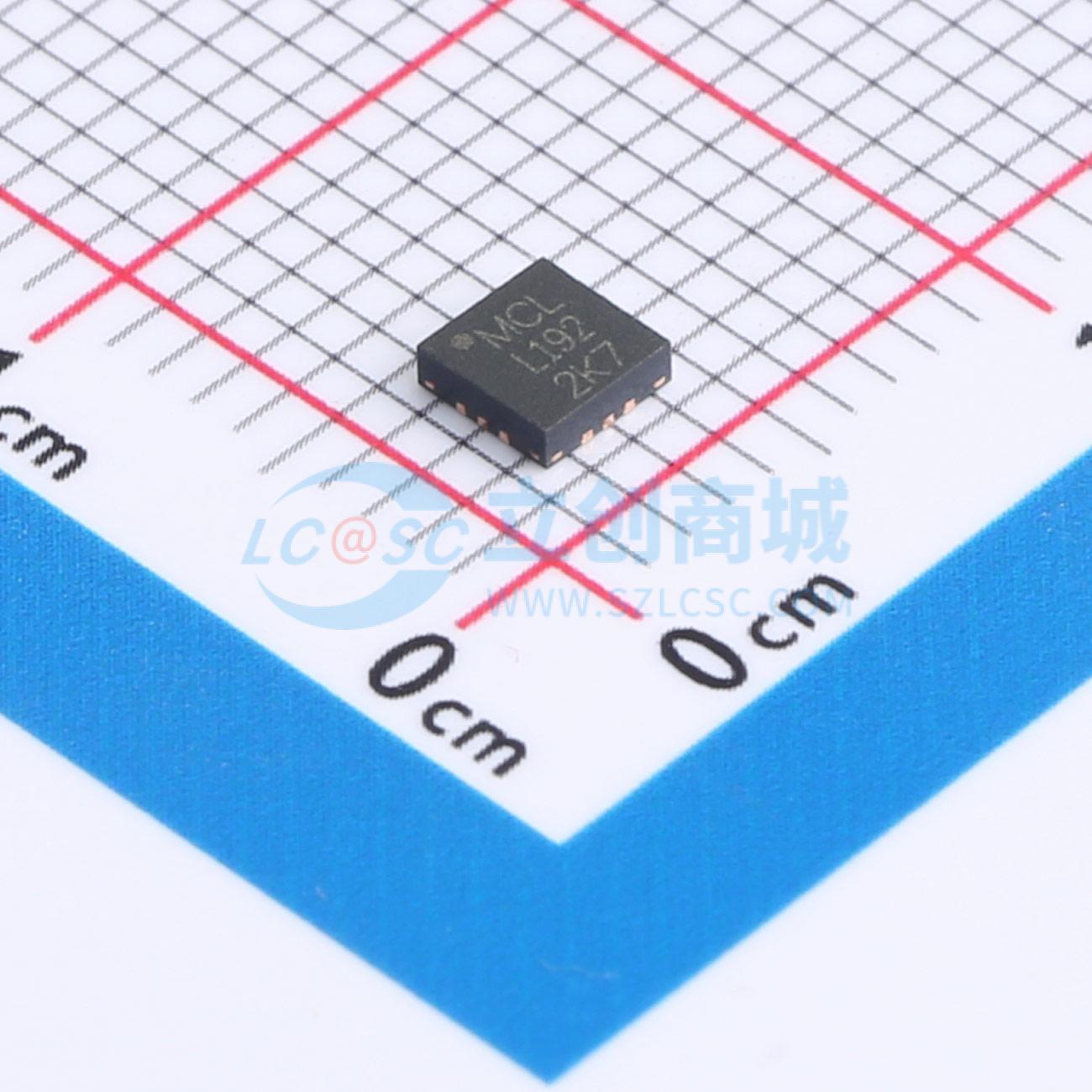

温馨提醒：图片仅供参考，商品以实物为准
XLF-192+
XLF-192+
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- Mini-Circuits
- 商品型号
- XLF-192+
- 商品编号
- C6616574
- 商品封装
- VQFN-12-EP
- 包装方式
- 编带
- 商品毛重
- 0.036667克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RF滤波器 | |
| 滤波器类型 | - | |
| 中心频率 | - | |
| 截止频率 | 2.4GHz | |
| 绝对带宽 | - | |
| 相对带宽 | - |
| 属性 | 参数值 | |
|---|---|---|
| 衰减 | - | |
| 阻抗 | 50Ω | |
| 纹波 | - | |
| 插入损耗 | 1.8dB | |
| 工作温度 | -55℃~+105℃ |
商品概述
XLF-192+反射滤波器采用了一种新颖的滤波器拓扑结构，其内部吸收并终止阻带信号，而非将其反射回源端。这一新能力为滤波器电路开启了超越传统方法适用范围的独特应用。传统滤波器在阻带内具有反射性，会将信号以100%的功率电平反射回源端。这些反射会与相邻组件相互作用，常常导致互调失真和其他干扰。反射滤波器消除了阻带反射，使其能够与敏感器件配对使用，并应用于原本需要隔离放大器或衰减器等电路的场合。
应用领域
- 谐波抑制
- 宽带匹配
- 发射器/接收器
