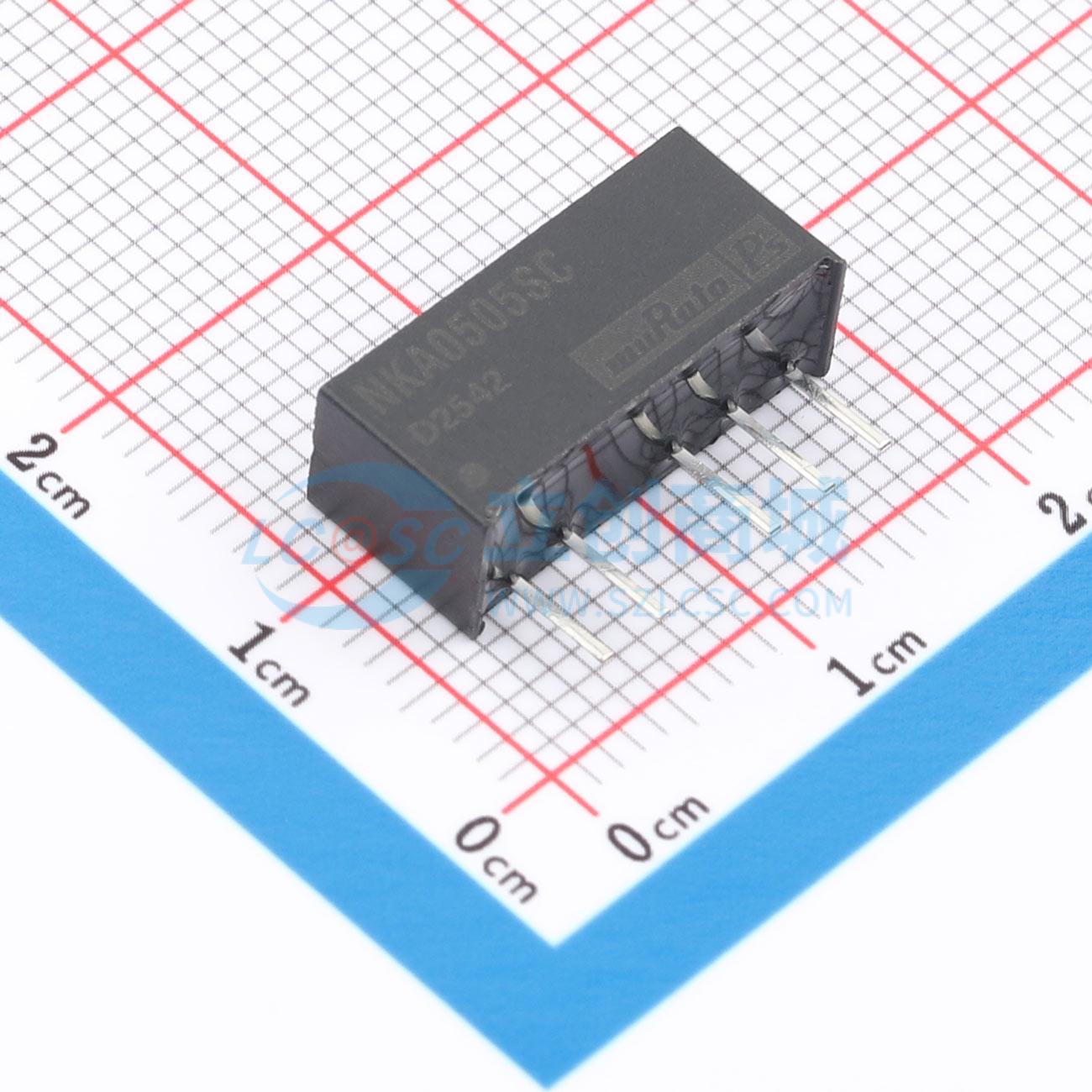

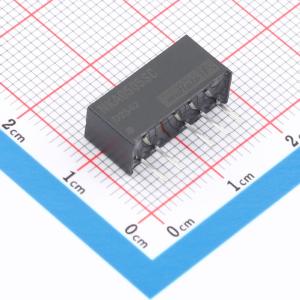

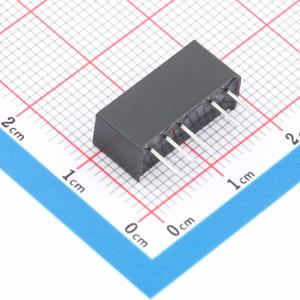

NKA0505SC

隔离式超小型单瓦双输出DC-DC转换器，具备高效率、3kVDC隔离能力、标准引脚排列、功率共享等特性

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: muRata(村田)
商品型号: NKA0505SC
商品编号: C6614861
商品封装: SIP,17x6mm
包装方式: 管装
商品毛重: 2.66克(g)

商品参数

商品概述

NKA超小型系列工业温度范围DC-DC转换器是板载分布式电源系统的标准组件。该系列通过采用先进的封装和技术，实现了更小的封装尺寸、更高的效率、更低的输出纹波以及3kVDC隔离能力。非常适合为主要的数字电路板提供双轨电源，同时具备电流隔离的优势，可降低开关噪声。只要总负载不超过1瓦，所有额定功率都可以从单个引脚获取。 NKA0505DEC/NKA0505SEC比NKA0505SC/NKA0505DC效率更高，但工作温度范围更窄。请参考温度特性图。 12V输入类型的负载调整率通常低3%。

商品特性

隔离型超小型1W双输出DC-DC转换器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	隔离电源模块
	输出通道数	2
	输出功率	1W
	工作电压(Vin)	4.5V~5.5V
	转换效率	70%
	输出电压(Vout)	±5V

	属性	参数值
	输出电流(最大值)	100mA
	隔离电压(Vrms)	3kV
	功能特性	-
	工作温度	-40℃~+85℃
	纹波噪声	50mVp-p
