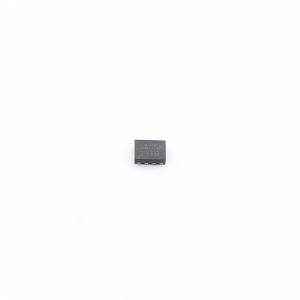

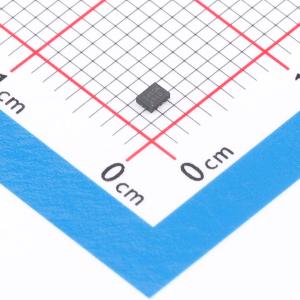

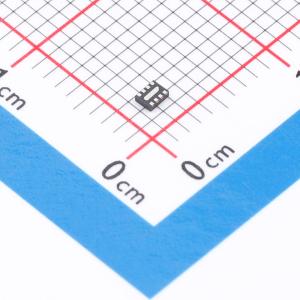

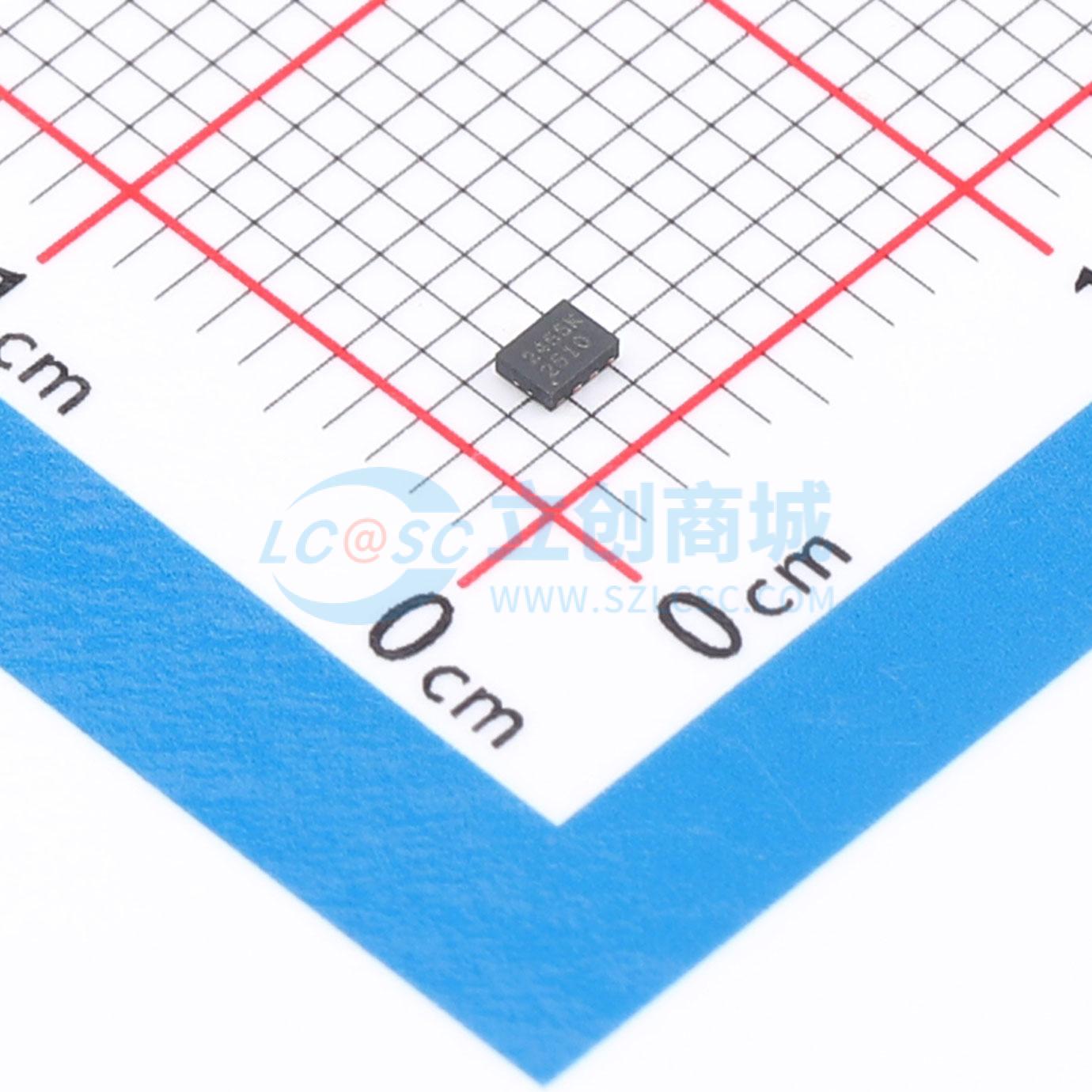

ECLAMP2455K.TCT
集成TVS二极管的双向EMI/RFI滤波器和线路终端设备，用于SIM卡接口的ESD/EMI保护
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- SEMTECH
- 商品型号
- ECLAMP2455K.TCT
- 商品编号
- C6611542
- 商品封装
- UFDFN-8-EP
- 包装方式
- 编带
- 商品毛重
- 0.304克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | EMI滤波器(RC,LC网络) | |
| 额定电压 | 5V | |
| 阻值 | 47Ω；100Ω |
| 属性 | 参数值 | |
|---|---|---|
| 容值 | 20pF | |
| ESD 保护 | 有 | |
| 工作温度 | -40℃~+85℃ |
商品概述
EClamp2455K是一款集成了电磁干扰滤波器和线路终端装置，并内置瞬态电压抑制二极管的产品，适用于手机和其他便携式电子设备的SIM卡接口。该器件采用固态硅雪崩技术，具备卓越的钳位性能和直流电气特性。该器件包含三个电路，集成了串联阻抗匹配电阻，用于正确端接SIM卡接口。复位线和数据线包含100Ω终端电阻，时钟线包含47Ω终端电阻。每条线路还集成了瞬态电压抑制二极管，提供超过IEC 61000-4-2第4级标准的静电放电保护，空气放电±15kV，接触放电±8kV。另有一个额外的瞬态电压抑制二极管连接，用于保护电压总线。EClamp2455K采用符合RoHS/WEEE标准的8引脚SLP1713P8封装，尺寸为1.7×1.3×0.50mm。引脚间距为0.4mm，采用无铅镍钯金镀层。其小巧的封装使其非常适合用于手机和数码相机等便携式电子设备。
商品特性
- 集成瞬态电压抑制二极管用于静电放电保护的双向电磁干扰/射频干扰滤波器
- 符合IEC 61000-4-2静电放电第4级保护标准，±15kV空气放电，±8kV接触放电
- 瞬态电压抑制二极管工作电压：5V
- 终端电阻：100Ω和47Ω
- 电容：20pF
- 为四条线路提供保护和滤波
- 采用固态技术
应用领域
- SIM卡
- 手机
- 个人数字助理
- 智能手机
